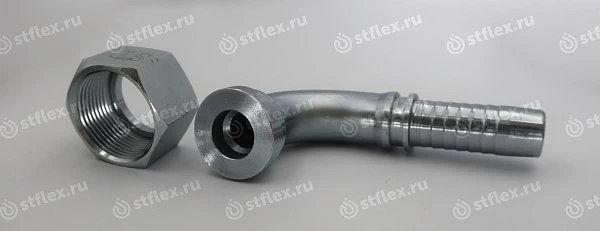

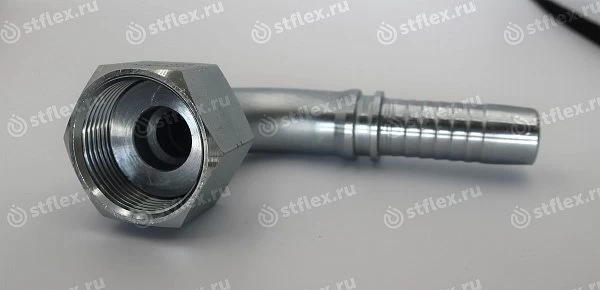

Фитинг ORFS 90° c плоским ниппелем
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-1-SWES, SAE J516
ISO 12151-1-SWEM
ISO 12151-1-SWEL, SAE J 516
ISO 12151-1-SWEM
ISO 12151-1-SWEL, SAE J 516
Альтернативное название
ORFS 90°
ORFS 90° M
ORFS 90° L
ORFS 90° M
ORFS 90° L

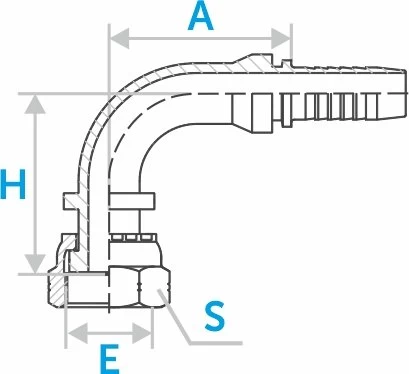

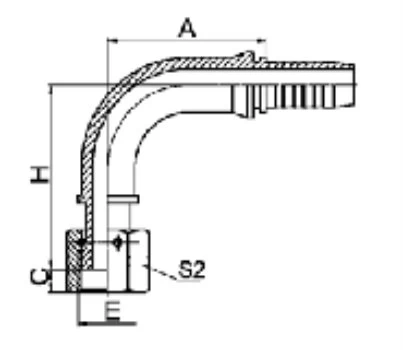

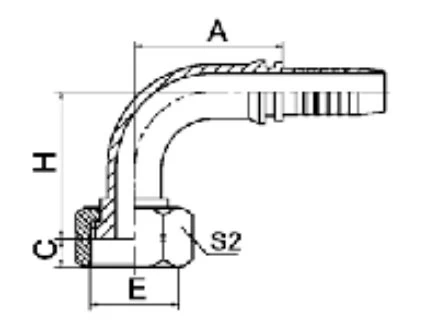

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST24292-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 8,5 Размеры: C, мм | 41 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24292-04-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 8,5 Размеры: C, мм | 44 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24292-04-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 8,5 Размеры: C, мм | 46,3 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24292-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 10 Размеры: C, мм | 37,5 Размеры: H, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24292-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 10 Размеры: C, мм | 49,8 Размеры: H, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24292-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 10 Размеры: C, мм | 55 Размеры: H, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24292-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 11 Размеры: C, мм | 39,8 Размеры: H, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24292-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 11 Размеры: C, мм | 57 Размеры: H, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24292-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 11 Размеры: C, мм | 61,5 Размеры: H, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24292-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 13,5 Размеры: C, мм | 46 Размеры: H, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24292-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 13,5 Размеры: C, мм | 66 Размеры: H, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24292-10-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 54,5 Размеры: A, мм | 13,5 Размеры: C, мм | 77,5 Размеры: H, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24292-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 15 Размеры: C, мм | 51,5 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24292-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 15 Размеры: C, мм | 77 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24292-12-12(110) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 15 Размеры: C, мм | 110 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24292-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 15 Размеры: C, мм | 83,5 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24292-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 14,8 Размеры: C, мм | 63 Размеры: H, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24292-16-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 71,2 Размеры: A, мм | 14,8 Размеры: C, мм | 63 Размеры: H, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24292-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,9 Размеры: A, мм | 14,8 Размеры: C, мм | 67,5 Размеры: H, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24292-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 14,8 Размеры: C, мм | 96 Размеры: H, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24292-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | 16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 15 Размеры: C, мм | 67,5 Размеры: H, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24292-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | 20 Внутренний диаметр: размер | 93 Размеры: A, мм | 15 Размеры: C, мм | 100 Размеры: H, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24292-20-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 15 Размеры: C, мм | 113,5 Размеры: H, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24292-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 14,8 Размеры: C, мм | 78,5 Размеры: H, мм | 60 Размеры: S1, мм | 2х12UN Резьба: Е, дюйм | |
| ST24292-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 14,8 Размеры: C, мм | 92 Размеры: H, мм | 60 Размеры: S1, мм | 2х12UN Резьба: Е, дюйм | |
