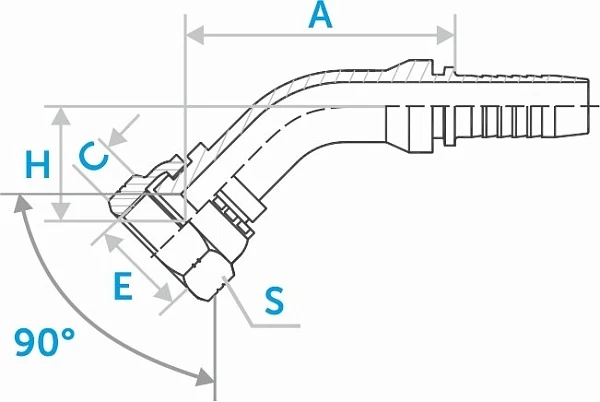

Фитинг SAE 45° ниппель-конус 90°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST27842-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 37,6 Размеры: A, мм | 9 Размеры: C, мм | 17,2 Размеры: H, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST27842-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 42 Размеры: A, мм | 11,3 Размеры: C, мм | 19,9 Размеры: H, мм | 22 Размеры: S1, мм | 5/8x18UN Резьба: Е, дюйм | |
| ST27842-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 44,1 Размеры: A, мм | 11,3 Размеры: C, мм | 20,7 Размеры: H, мм | 22 Размеры: S1, мм | 5/8x18UN Резьба: Е, дюйм | |
| ST27842-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 45,7 Размеры: A, мм | 11,3 Размеры: C, мм | 21,4 Размеры: H, мм | 22 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST27842-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,2 Размеры: A, мм | 11 Размеры: C, мм | 23,3 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST27842-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,2 Размеры: A, мм | 13 Размеры: C, мм | 23,3 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST27842-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 69,4 Размеры: A, мм | 13 Размеры: C, мм | 24,6 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST27842-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 14,3 Размеры: C, мм | 30 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x14UN Резьба: Е, дюйм | |
