Фитинг-штуцер SAE c уплотнительным кольцом
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

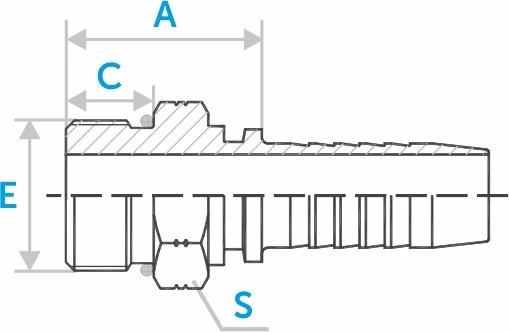

| Код заказа | Внутренний диаметр | Кольцо | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | мм | A, мм | C, мм | S1, мм | Е, дюйм | штук | |
| ST16012-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | — Кольцо: мм | 21,5 Размеры: A, мм | 9,1 Размеры: C, мм | 14 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST16012-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | — Кольцо: мм | 21,5 Размеры: A, мм | 9,1 Размеры: C, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST16012-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | — Кольцо: мм | 22,5 Размеры: A, мм | 9,9 Размеры: C, мм | 17 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST16012-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | — Кольцо: мм | 22,5 Размеры: A, мм | 9,9 Размеры: C, мм | 17 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST16012-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | — Кольцо: мм | 24,5 Размеры: A, мм | 11,1 Размеры: C, мм | 22 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST16012-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | — Кольцо: мм | 25 Размеры: A, мм | 11,1 Размеры: C, мм | 22 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST16012-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | — Кольцо: мм | 29,5 Размеры: A, мм | 12,7 Размеры: C, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST16012-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | — Кольцо: мм | 30,5 Размеры: A, мм | 12,7 Размеры: C, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST16012-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | — Кольцо: мм | 34 Размеры: A, мм | 15,1 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x16UN Резьба: Е, дюйм | |
| ST16012-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | — Кольцо: мм | 34 Размеры: A, мм | 15,1 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST16012-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | — Кольцо: мм | 36 Размеры: A, мм | 15,1 Размеры: C, мм | 38 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
