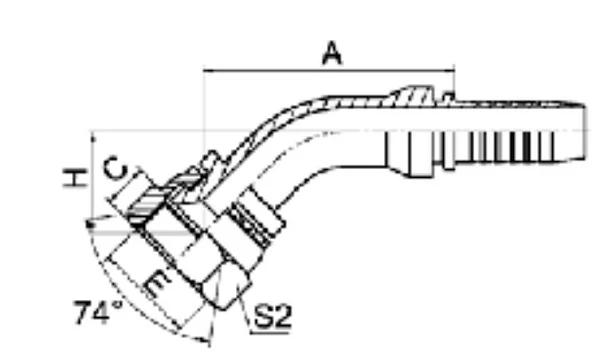

Фитинг DKI с гайкой 45° ниппель-обратный конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е | DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20742-14-04 Код заказа | М14x1.5 Резьба: Е | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,5 Размеры: A, мм | 8,5 Размеры: C, мм | 18,5 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20742-16-05 Код заказа | М16x1.5 Резьба: Е | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 44,4 Размеры: A, мм | 8 Размеры: C, мм | 20 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20742-18-06 Код заказа | М18x1.5 Резьба: Е | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 45,7 Размеры: A, мм | 10 Размеры: C, мм | 21,4 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20742-22-08 Код заказа | М22x1.5 Резьба: Е | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,9 Размеры: A, мм | 10 Размеры: C, мм | 24 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20742-27-10D Код заказа | М27x1.5 Резьба: Е | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 71,2 Размеры: A, мм | 11 Размеры: C, мм | 26,4 Размеры: H, мм | 32 Размеры: S1, мм | |
| ST20742-30-12D Код заказа | М30x1.5 Резьба: Е | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 78,1 Размеры: A, мм | 11 Размеры: C, мм | 30 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20742-33-12 Код заказа | М33x2.0 Резьба: Е | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 13 Размеры: C, мм | 30 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20742-33-16 Код заказа | М33x2.0 Резьба: Е | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85 Размеры: A, мм | 13 Размеры: C, мм | 30,8 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20742-36-12 Код заказа | М36x2.0 Резьба: Е | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | — Размеры: A, мм | 14 Размеры: C, мм | — Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20742-36-14 Код заказа | М36x2.0 Резьба: Е | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 79,8 Размеры: A, мм | 14 Размеры: C, мм | 29,6 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20742-36-16 Код заказа | М36x2.0 Резьба: Е | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85,7 Размеры: A, мм | 14 Размеры: C, мм | 31,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20742-39-16 Код заказа | М39x2.0 Резьба: Е | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 86,1 Размеры: A, мм | 14 Размеры: C, мм | 31,8 Размеры: H, мм | 46 Размеры: S1, мм | |
| ST20742-42-16 Код заказа | М42x2.0 Резьба: Е | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | - Размеры: A, мм | 15 Размеры: C, мм | - Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20742-45-20 Код заказа | М45x2.0 Резьба: Е | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 97 Размеры: A, мм | 15 Размеры: C, мм | 36,2 Размеры: H, мм | 55 Размеры: S1, мм | |
| ST20742-52-20 Код заказа | М52x2.0 Резьба: Е | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 97 Размеры: A, мм | 17 Размеры: C, мм | 36,2 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20742-52-24 Код заказа | М52x2.0 Резьба: Е | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 112,9 Размеры: A, мм | 17 Размеры: C, мм | 40,9 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20742-64-32 Код заказа | М64x2.0 Резьба: Е | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | - Размеры: A, мм | - Размеры: C, мм | - Размеры: H, мм | 75 Размеры: S1, мм | |
