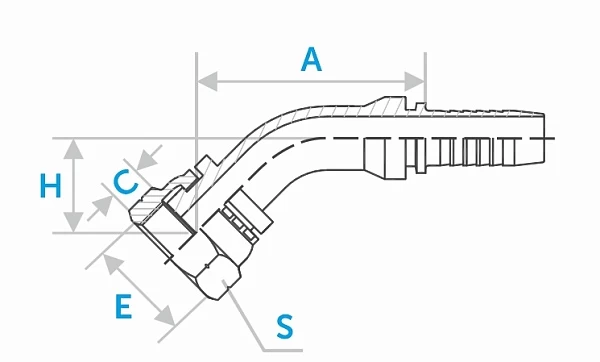

Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
---|---|---|---|---|---|---|---|---|---|
DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | Е | штук | |
ST22242-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,9 Размеры: A, мм | 8 Размеры: C, мм | 18,8 Размеры: H, мм | 19 Размеры: S1, мм | G1/4x19 Резьба: Е | |
ST22242-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 45,3 Размеры: A, мм | 9 Размеры: C, мм | 21 Размеры: H, мм | 22 Размеры: S1, мм | G3/8x19 Резьба: Е | |
ST22242-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,9 Размеры: A, мм | 10,5 Размеры: C, мм | 24 Размеры: H, мм | 27 Размеры: S1, мм | G1/2x14 Резьба: Е | |
ST22242-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 13,5 Размеры: C, мм | 30 Размеры: H, мм | 32 Размеры: S1, мм | G3/4x14 Резьба: Е | |
ST22242-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 82,7 Размеры: A, мм | 15,5 Размеры: C, мм | 31,5 Размеры: H, мм | 41 Размеры: S1, мм | G1x11 Резьба: Е | |
ST22242-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 97,3 Размеры: A, мм | 15,5 Размеры: C, мм | 36,6 Размеры: H, мм | 50 Размеры: S1, мм | G1-1/4x11 Резьба: Е |
