Рукав высокого давления 4SH EN 856 Stflex Stamina

Рукав высокого давления 4SH EN 856 Stflex Stamina LT

Рукав высокого давления 4SH EN 856 Stflex Stamina HT

Рукав высокого давления 4SH EN 856 Stflex Stamina TC

Стандарты

EN 856 4SH
ISO 36862 тип 4SH

Температура

от -40°С до +100°С
Исключение – воздух max: +70°С
вода max: +70°С

Конструкция

Трубка – синтетический каучук
Армирование – четыре стальные
спиральные навивки
Покрытие – синтетический каучук

Рабочая среда

Жидкости на нефтяной основе, водно–гликоевые жидкости, смазочные масла, воздух, вода

Муфта

ST00400

Код заказа	Внутренний диаметр			Наружный диаметр	Рабочее давление		Разрывное давление		Радиус изгиба	Вес	Муфта	Складская позиция	Количество
	DN	дюйм	размер	мм	бар	psi	бар	psi	min, мм	кг/м			штук
ST430-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	33,0 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	280 Радиус изгиба: min, мм	1,61 Вес: кг/м	ST00400-12 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST430-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	39,9 Наружный диаметр: мм	380 Рабочее давление: бар	5500 Рабочее давление: psi	1520 Разрывное давление: бар	22000 Разрывное давление: psi	340 Радиус изгиба: min, мм	2,0 Вес: кг/м	ST00400-16 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST430-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	47,1 Наружный диаметр: мм	325 Рабочее давление: бар	4700 Рабочее давление: psi	1300 Разрывное давление: бар	18800 Разрывное давление: psi	460 Радиус изгиба: min, мм	2,64 Вес: кг/м	ST00400-20 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST430-24 Код заказа	38 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	55,1 Наружный диаметр: мм	290 Рабочее давление: бар	4200 Рабочее давление: psi	1160 Разрывное давление: бар	16800 Разрывное давление: psi	560 Радиус изгиба: min, мм	3,36 Вес: кг/м	ST00400-24 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST430-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	69,7 Наружный диаметр: мм	250 Рабочее давление: бар	3600 Рабочее давление: psi	1000 Разрывное давление: бар	14400 Разрывное давление: psi	700 Радиус изгиба: min, мм	4,98 Вес: кг/м	ST00400-32 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа

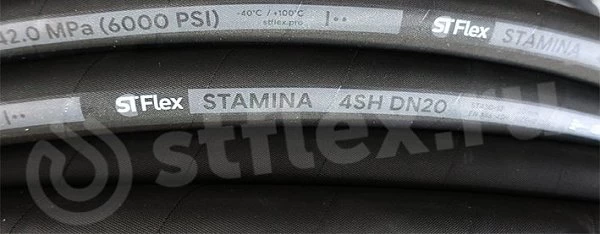

Маркировка рукава

Описание

Документы

Рукав высокого давления 4SH EN 856 Stflex Stamina обозначен серой маркировкой как стандартное изделие с широкой областью применения. В конструкции не предусмотрена дополнительная защита от аномалий по температуре и повышенного механического износа. Этот вид рукава можно применять в 90 % известных агрегатов повышенного и высокого давления без особых требований к условиям эксплуатации. Шланг имеет многослойную структуру с четырьмя стальными навивками, разделенными слоями полимера. Состав внутреннего слоя позволяет перекачивать воду, воздух, содержащие нефтепродукты и смазку среды. Производится в соответствии со следующими стандартами: EN 856, ISO 3862.
