Фитинг BSP 90° ниппель-конус 60°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарты

BS 5200-B

Альтернативное название

DKR 90°

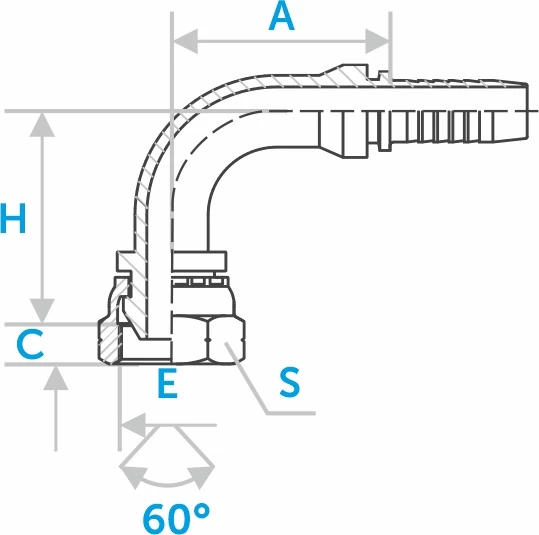

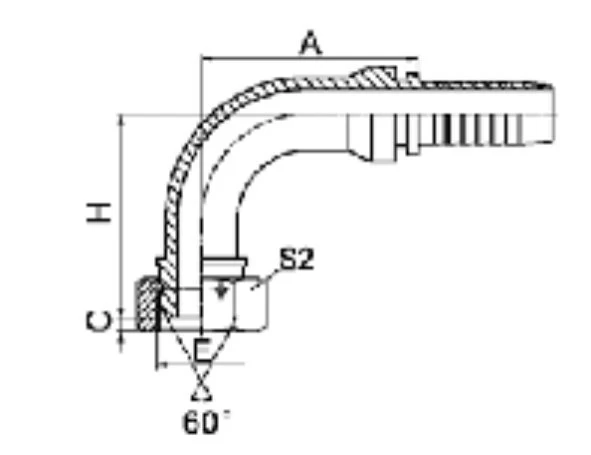

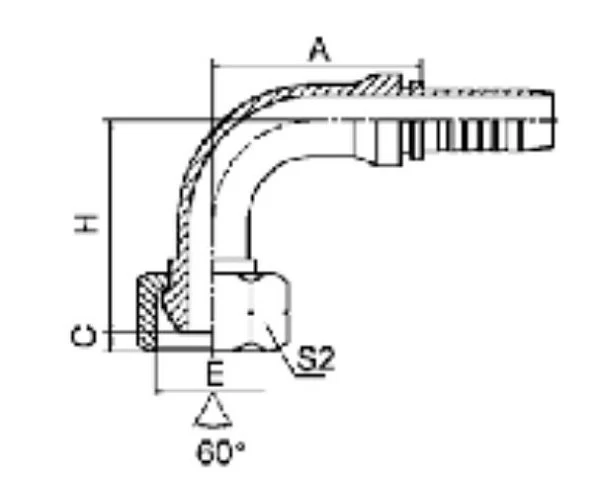

Код заказа	Внутренний диаметр			Размеры				Резьба	Количество
	DN	дюйм	размер	A, мм	C, мм	H, мм	S1, мм	Е, дюйм	штук
ST22692-02-03 Код заказа	05 Внутренний диаметр: DN	3/16 Внутренний диаметр: дюйм	-3 Внутренний диаметр: размер	26,5 Размеры: A, мм	5,5 Размеры: C, мм	31,5 Размеры: H, мм	14 Размеры: S1, мм	G1/8x28 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-02-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	30 Размеры: A, мм	5,5 Размеры: C, мм	34,5 Размеры: H, мм	14 Размеры: S1, мм	G1/8x28 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-04-03 Код заказа	05 Внутренний диаметр: DN	3/16 Внутренний диаметр: дюйм	-3 Внутренний диаметр: размер	26,5 Размеры: A, мм	5,5 Размеры: C, мм	33,5 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-04-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	30 Размеры: A, мм	5,5 Размеры: C, мм	36,5 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-04-05 Код заказа	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	33 Размеры: A, мм	5,5 Размеры: C, мм	39,5 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-04-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	30 Размеры: A, мм	5,5 Размеры: C, мм	36,5 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-06-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	30 Размеры: A, мм	6,3 Размеры: C, мм	37,3 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-06-05 Код заказа	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	33 Размеры: A, мм	6,3 Размеры: C, мм	40,7 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-06-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	35,3 Размеры: A, мм	6,3 Размеры: C, мм	43 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-08-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	35,3 Размеры: A, мм	7 Размеры: C, мм	43,3 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-08-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	41 Размеры: A, мм	7,5 Размеры: C, мм	51 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-08-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	56,5 Размеры: A, мм	7,5 Размеры: C, мм	55,5 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-10-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	41 Размеры: A, мм	9,6 Размеры: C, мм	51,5 Размеры: H, мм	30 Размеры: S1, мм	G5/8x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-10-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	56,5 Размеры: A, мм	9,5 Размеры: C, мм	56 Размеры: H, мм	30 Размеры: S1, мм	G5/8x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-12-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	41 Размеры: A, мм	10,9 Размеры: C, мм	52,1 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-12-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	56,5 Размеры: A, мм	10,9 Размеры: C, мм	56,6 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	65,5 Размеры: A, мм	10,9 Размеры: C, мм	66 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	65,5 Размеры: A, мм	11,7 Размеры: C, мм	68,3 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-12-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	76,7 Размеры: A, мм	10,9 Размеры: C, мм	73,8 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-16-14 Код заказа	22 Внутренний диаметр: DN	7/8 Внутренний диаметр: дюйм	-14 Внутренний диаметр: размер	71,2 Размеры: A, мм	11,7 Размеры: C, мм	69,3 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	76,7 Размеры: A, мм	11,7 Размеры: C, мм	73,8 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-16-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	91,5 Размеры: A, мм	11,7 Размеры: C, мм	81 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	78 Размеры: A, мм	11 Размеры: C, мм	69,5 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	91,5 Размеры: A, мм	11 Размеры: C, мм	84,3 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-20-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	109,4 Размеры: A, мм	11 Размеры: C, мм	103 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-24-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	91,5 Размеры: A, мм	13 Размеры: C, мм	84,3 Размеры: H, мм	55 Размеры: S1, мм	G1-1/2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	109,4 Размеры: A, мм	13 Размеры: C, мм	103 Размеры: H, мм	55 Размеры: S1, мм	G1-1/2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	109,4 Размеры: A, мм	16 Размеры: C, мм	111 Размеры: H, мм	70 Размеры: S1, мм	G2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22692-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	131,8 Размеры: A, мм	16 Размеры: C, мм	123,3 Размеры: H, мм	70 Размеры: S1, мм	G2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
