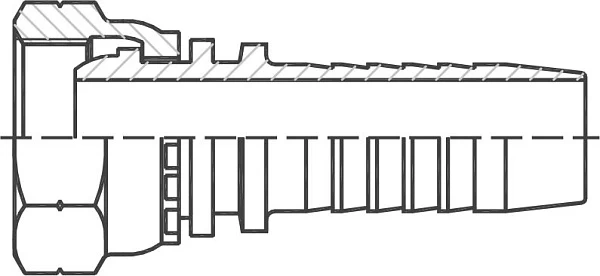

Фитинг BSPT ниппель-сфера
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е, дюйм | DN | дюйм | размер | A, мм | C, мм | S, мм | штук | |
| ST22121-02-04 Код заказа | G1/8x28 Резьба: Е, дюйм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 19 Размеры: A, мм | 2 Размеры: C, мм | 14 Размеры: S, мм | |
| ST22121-04-03 Код заказа | G1/4x19 Резьба: Е, дюйм | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 19 Размеры: A, мм | 4 Размеры: C, мм | 19 Размеры: S, мм | |
| ST22121-04-04 Код заказа | G1/4x19 Резьба: Е, дюйм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 19,5 Размеры: A, мм | 4 Размеры: C, мм | 19 Размеры: S, мм | |
| ST22121-06-05 Код заказа | G3/8x19 Резьба: Е, дюйм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 20 Размеры: A, мм | 5 Размеры: C, мм | 22 Размеры: S, мм | |
| ST22121-06-06 Код заказа | G3/8x19 Резьба: Е, дюйм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 20,5 Размеры: A, мм | 5 Размеры: C, мм | 22 Размеры: S, мм | |
| ST22121-06-08 Код заказа | G3/8x19 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 21 Размеры: A, мм | 5 Размеры: C, мм | 22 Размеры: S, мм | |
| ST22121-08-06 Код заказа | G1/2x14 Резьба: Е, дюйм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 22,5 Размеры: A, мм | 6 Размеры: C, мм | 27 Размеры: S, мм | |
| ST22121-08-08 Код заказа | G1/2x14 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23 Размеры: A, мм | 6 Размеры: C, мм | 27 Размеры: S, мм | |
| ST22121-08-10 Код заказа | G1/2x14 Резьба: Е, дюйм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 24 Размеры: A, мм | 6 Размеры: C, мм | 17 Размеры: S, мм | |
| ST22121-10-10 Код заказа | G5/8x14 Резьба: Е, дюйм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 25 Размеры: A, мм | 8 Размеры: C, мм | 30 Размеры: S, мм | |
| ST22121-10-12 Код заказа | G5/8x14 Резьба: Е, дюйм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 25 Размеры: A, мм | 8 Размеры: C, мм | 30 Размеры: S, мм | |
| ST22121-12-08 Код заказа | G3/4x14 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 25 Размеры: A, мм | 9,5 Размеры: C, мм | 32 Размеры: S, мм | |
| ST22121-12-10 Код заказа | G3/4x14 Резьба: Е, дюйм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 26 Размеры: A, мм | 9,5 Размеры: C, мм | 32 Размеры: S, мм | |
| ST22121-12-12 Код заказа | G3/4x14 Резьба: Е, дюйм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 26 Размеры: A, мм | 9,5 Размеры: C, мм | 32 Размеры: S, мм | |
| ST22121-16-12 Код заказа | G1x11 Резьба: Е, дюйм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 11 Размеры: C, мм | 41 Размеры: S, мм | |
| ST22121-16-14 Код заказа | G1x11 Резьба: Е, дюйм | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 11 Размеры: C, мм | 41 Размеры: S, мм | |
| ST22121-16-16 Код заказа | G1x11 Резьба: Е, дюйм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 28 Размеры: A, мм | 11 Размеры: C, мм | 41 Размеры: S, мм | |
| ST22121-20-16 Код заказа | G1-1/4x11 Резьба: Е, дюйм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 11 Размеры: C, мм | 50 Размеры: S, мм | |
| ST22121-20-20 Код заказа | G1-1/2x11 Резьба: Е, дюйм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 10 Размеры: C, мм | 50 Размеры: S, мм | |
| ST22121-24-24 Код заказа | G1-1/2x11 Резьба: Е, дюйм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 37 Размеры: A, мм | 11,5 Размеры: C, мм | — Размеры: S, мм | |
| ST22121-32-32 Код заказа | G2x11 Резьба: Е, дюйм | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 34 Размеры: A, мм | 15 Размеры: C, мм | 70 Размеры: S, мм | |
