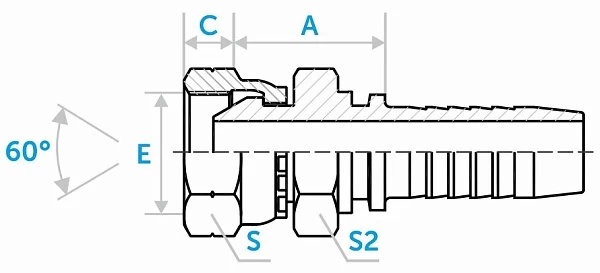

Фитинг BSPT с двойным шестигранником ниппель-конус 60°
Ссылка скопирована
| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е, дюйм | DN | дюйм | размер | A, мм | C, мм | S, мм | S2, мм | штук | |
| ST22612D-04-04 Код заказа | G1/4x19 Резьба: Е, дюйм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 5,5 Размеры: C, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST22612D-06-06 Код заказа | G3/8x19 Резьба: Е, дюйм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 6,3 Размеры: C, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST22612D-08-08 Код заказа | G1/2x14 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 31 Размеры: A, мм | 7,5 Размеры: C, мм | 27 Размеры: S, мм | 27 Размеры: S2, мм | |
| ST22612D-10-08 Код заказа | G5/8x14 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 32 Размеры: A, мм | 9,5 Размеры: C, мм | 30 Размеры: S, мм | 30 Размеры: S2, мм | |
| ST22612D-12-08 Код заказа | G3/4x14 Резьба: Е, дюйм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 33 Размеры: A, мм | 10,9 Размеры: C, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST22612D-12-12 Код заказа | G3/4x14 Резьба: Е, дюйм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 34 Размеры: A, мм | 10,9 Размеры: C, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST22612D-16-16 Код заказа | G1x11 Резьба: Е, дюйм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 35,5 Размеры: A, мм | — Размеры: C, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST22612D-20-20 Код заказа | G1-1/4x11 Резьба: Е, дюйм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 43,5 Размеры: A, мм | 11 Размеры: C, мм | 50 Размеры: S, мм | 50 Размеры: S2, мм | |
