Фитинг BSP 90° с двойным шестигранником ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
BS 5200-B
Альтернативное название
DKR 90°

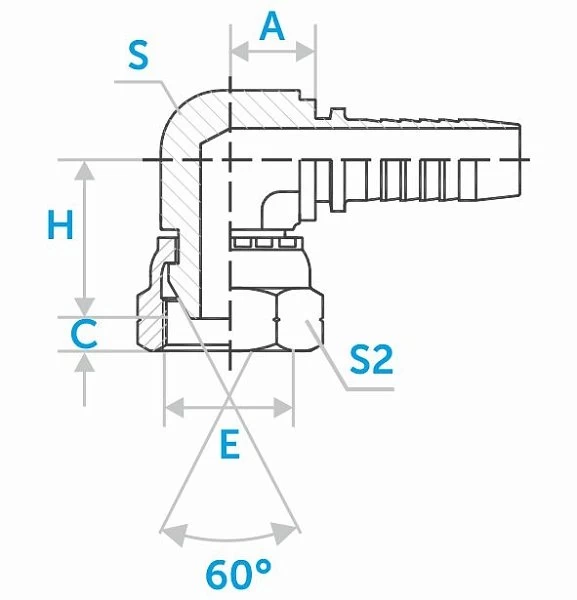

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | S2, мм | Е, дюйм | штук | |
| ST22692K-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 17,5 Размеры: A, мм | 5,5 Размеры: C, мм | 18,5 Размеры: H, мм | 11 Размеры: S1, мм | 19 Размеры: S2, мм | G1/4x19 Резьба: Е, дюйм | |
| ST22692K-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20 Размеры: A, мм | 6,3 Размеры: C, мм | 23 Размеры: H, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST22692K-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 20 Размеры: A, мм | 6,3 Размеры: C, мм | 23 Размеры: H, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST22692K-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 20 Размеры: A, мм | 6,3 Размеры: C, мм | 24 Размеры: H, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм | G3/8x19 Резьба: Е, дюйм | |
| ST22692K-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 23 Размеры: A, мм | 7,5 Размеры: C, мм | 26,5 Размеры: H, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST22692K-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 7,5 Размеры: C, мм | 28,5 Размеры: H, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | G1/2x14 Резьба: Е, дюйм | |
| ST22692K-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 25 Размеры: A, мм | 9,5 Размеры: C, мм | 29,5 Размеры: H, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | G5/8x14 Резьба: Е, дюйм | |
| ST22692K-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 10,9 Размеры: C, мм | 33 Размеры: H, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | G3/4x14 Резьба: Е, дюйм | |
| ST22692K-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 32,5 Размеры: A, мм | 11,7 Размеры: C, мм | 38,1 Размеры: H, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | G1x11 Резьба: Е, дюйм | |
