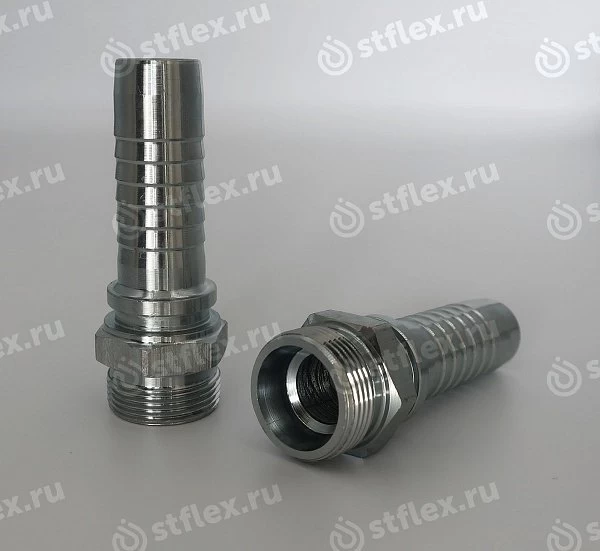

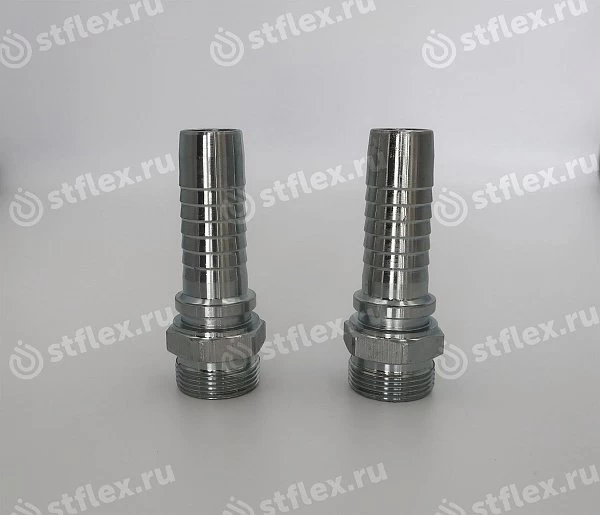

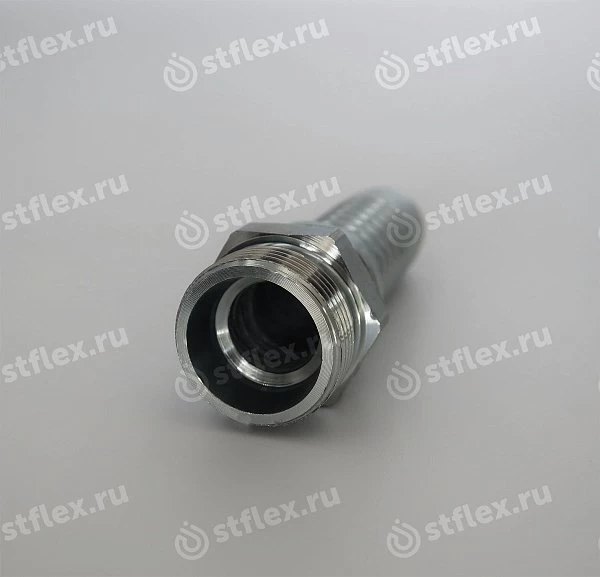

Фитинг DKOL штуцер-конус 24°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-2-SWS-L
Альтернативное название
DKOL

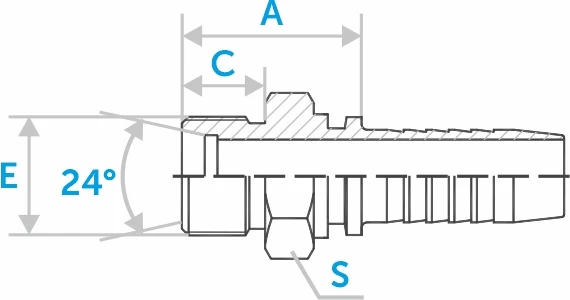

| Код заказа | Внутренний диаметр | Диаметр трубки | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | Е | A, мм | C, мм | S1, мм | штук | |
| ST10412-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Диаметр трубки: D | М12x1.5 Резьба: Е | 20,5 Размеры: A, мм | 10 Размеры: C, мм | 12 Размеры: S1, мм | |
| ST10412-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 8 Диаметр трубки: D | М14x1.5 Резьба: Е | 20,5 Размеры: A, мм | 10 Размеры: C, мм | 12 Размеры: S1, мм | |
| ST10412-14-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 8 Диаметр трубки: D | М14x1.5 Резьба: Е | 21,5 Размеры: A, мм | 10 Размеры: C, мм | 14 Размеры: S1, мм | |
| ST10412-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 10 Диаметр трубки: D | М16x1.5 Резьба: Е | 22,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10412-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 10 Диаметр трубки: D | М16x1.5 Резьба: Е | 22,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10412-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | М16x1.5 Резьба: Е | 22,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10412-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | М16x1.5 Резьба: Е | 22,5 Размеры: A, мм | 11 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10412-18-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 12 Диаметр трубки: D | М18x1.5 Резьба: Е | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST10412-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 12 Диаметр трубки: D | М18x1.5 Резьба: Е | 21,5 Размеры: A, мм | 11 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST10412-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15 Диаметр трубки: D | М22x1.5 Резьба: Е | 24,5 Размеры: A, мм | 12 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST10412-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 15 Диаметр трубки: D | М22x1.5 Резьба: Е | 26 Размеры: A, мм | 12 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST10412-26-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 18 Диаметр трубки: D | М26x1.5 Резьба: Е | 26,5 Размеры: A, мм | 12 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST10412-26-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | М26x1.5 Резьба: Е | 27 Размеры: A, мм | 12 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST10412-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | М27x1.5 Резьба: Е | 32 Размеры: A, мм | 14 Размеры: C, мм | 30 Размеры: S1, мм | |
| ST10412-30-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 22 Диаметр трубки: D | М30x2.0 Резьба: Е | 29 Размеры: A, мм | 14 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST10412-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 22 Диаметр трубки: D | М30x2.0 Резьба: Е | 29 Размеры: A, мм | 14 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST10412-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 28 Диаметр трубки: D | М36x2.0 Резьба: Е | 30 Размеры: A, мм | 14 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10412-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 28 Диаметр трубки: D | М36x2.0 Резьба: Е | 31,5 Размеры: A, мм | 14 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10412-45-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 35 Диаметр трубки: D | М45x2.0 Резьба: Е | 34 Размеры: A, мм | 16 Размеры: C, мм | 46 Размеры: S1, мм | |
| ST10412-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 35 Диаметр трубки: D | М45x2.0 Резьба: Е | 36 Размеры: A, мм | 16 Размеры: C, мм | 46 Размеры: S1, мм | |
| ST10412-52-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 42 Диаметр трубки: D | М52x2.0 Резьба: Е | 38 Размеры: A, мм | 16 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST10412-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 42 Диаметр трубки: D | М52x2.0 Резьба: Е | 38 Размеры: A, мм | 16 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST10412-52-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 42 Диаметр трубки: D | М52x2.0 Резьба: Е | 41 Размеры: A, мм | 16 Размеры: C, мм | 70 Размеры: S1, мм | |
Описание
Фитинг DKOL штуцер-конус 24° нужен для герметичного сопряжения с соответствующей накидной гайкой или ответным элементом. Выполнен по немецкому стандарту DIN/ISO 8434-1 и относится к «лёгкой» серии DKOL. Метрическая резьба и форма конуса делают этот штуцер удобным для монтажа на линии РВД с оплёточным комплектом 1SN/2SN/1SC/2SC и аналогичными, где требуется плотное металлическое уплотнение при вибрации и перепадах давления.
Особенности подбора и монтажа
- стандарт и типоразмер: сверить метрическую резьбу и посадочные размеры, чтобы соответствовать накидной гайке/ответной части
- состояние уплотнительного конуса: поверхности должны быть чистыми, без рисок и задиров — это критично для герметичности
- монтаж: наживить без перекоса и затянуть с заданным моментом, не перетягивая
- материал и покрытие: выбирают под условия эксплуатации и рабочие давления/температуры
Фитинг бывает прямым, угловым (45°, 90°) и с наружной резьбой; его используют в гидросистемах техники и промышленного оборудования для стабильного соединения рукавов высокого давления.
