Фитинг-гайка ORFS Metric 30° с плоским ниппелем
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
GB/T 9065.3-2020

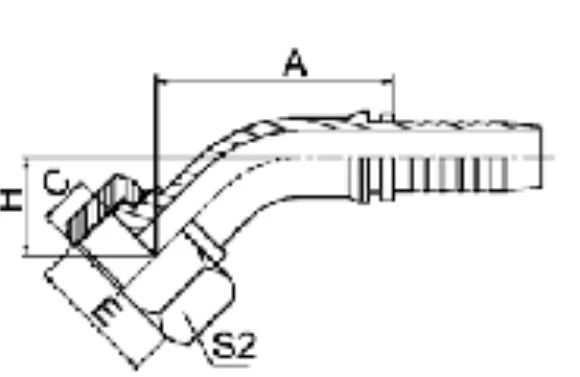

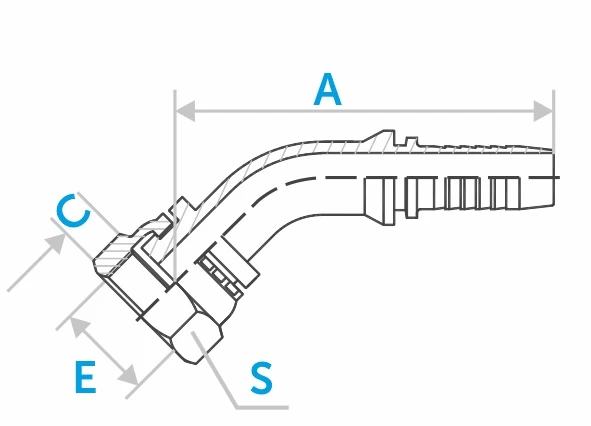

| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20232-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 63,3 Размеры: A, мм | 10 Размеры: C, мм | 15 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20232-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 73,7 Размеры: A, мм | 10 Размеры: C, мм | 15,1 Размеры: H, мм | 32 Размеры: S1, мм | |
| ST20232-30-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 84,4 Размеры: A, мм | 11 Размеры: C, мм | 18,6 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20232-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 90,2 Размеры: A, мм | 13 Размеры: C, мм | 17,8 Размеры: H, мм | 46 Размеры: S1, мм | |
| ST20232-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 102,8 Размеры: A, мм | 15 Размеры: C, мм | 20 Размеры: H, мм | 55 Размеры: S1, мм | |
| ST20232-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 116,2 Размеры: A, мм | 17 Размеры: C, мм | 21,8 Размеры: H, мм | 60 Размеры: S1, мм | |
