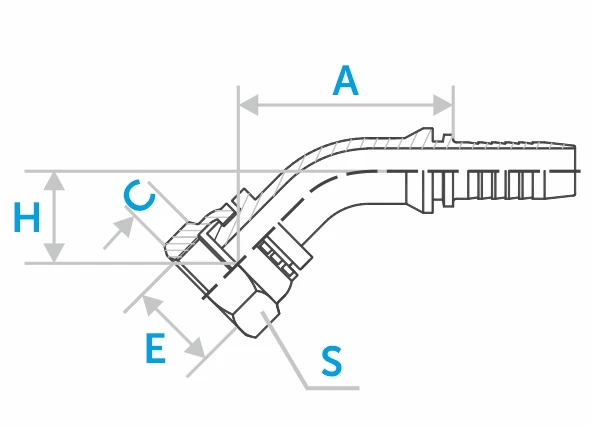

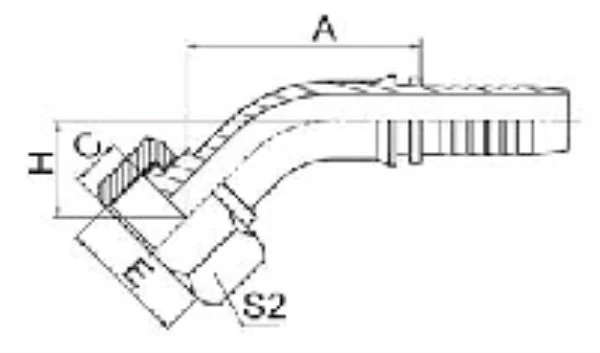

Фитинг-гайка 45° с плоским ниппелем
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | H, мм | S, мм | штук | |
| ST202242-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,5 Размеры: A, мм | 8,5 Размеры: C, мм | 18,5 Размеры: H, мм | 19 Размеры: S, мм | |
| ST202242-14-05 Код заказа | M14x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 42,7 Размеры: A, мм | 8,5 Размеры: C, мм | 19,3 Размеры: H, мм | 19 Размеры: S, мм | |
| ST202242-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 44,4 Размеры: A, мм | 8,5 Размеры: C, мм | 20 Размеры: H, мм | 22 Размеры: S, мм | |
| ST202242-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 45,7 Размеры: A, мм | 8 Размеры: C, мм | 21,4 Размеры: H, мм | 24 Размеры: S, мм | |
| ST202242-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,9 Размеры: A, мм | 10 Размеры: C, мм | 24 Размеры: H, мм | 27 Размеры: S, мм | |
| ST202242-27-10D Код заказа | M27x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 68,6 Размеры: A, мм | 10 Размеры: C, мм | 24,3 Размеры: H, мм | 32 Размеры: S, мм | |
| ST202242-30-12D Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 78,1 Размеры: A, мм | 11 Размеры: C, мм | 30 Размеры: H, мм | 36 Размеры: S, мм | |
| ST202242-36-12 Код заказа | M36x2.0 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 75 Размеры: A, мм | 13 Размеры: C, мм | 27,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST202242-36-14 Код заказа | M36x2.0 Резьба: Е, мм | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 77,3 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: H, мм | 41 Размеры: S, мм | |
| ST202242-36-16 Код заказа | M36x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85,7 Размеры: A, мм | 13 Размеры: C, мм | 31,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST202242-39-16 Код заказа | M39x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 83,9 Размеры: A, мм | 13 Размеры: C, мм | 29,7 Размеры: H, мм | 46 Размеры: S, мм | |
| ST202242-42-20 Код заказа | M42x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 97,3 Размеры: A, мм | 15 Размеры: C, мм | 36,6 Размеры: H, мм | 50 Размеры: S, мм | |
| ST202242-45-20 Код заказа | M45x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 94,5 Размеры: A, мм | 15 Размеры: C, мм | 33,8 Размеры: H, мм | 55 Размеры: S, мм | |
| ST202242-52-20 Код заказа | M52x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 94,5 Размеры: A, мм | 17 Размеры: C, мм | 33,8 Размеры: H, мм | 60 Размеры: S, мм | |
| ST202242-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 108,5 Размеры: A, мм | 17 Размеры: C, мм | 37,7 Размеры: H, мм | 60 Размеры: S, мм | |
| ST202242-60-28 Код заказа | M60x2.0 Резьба: Е, мм | 45 Внутренний диаметр: DN | 1-3/4 Внутренний диаметр: дюйм | -28 Внутренний диаметр: размер | 118,7 Размеры: A, мм | 20 Размеры: C, мм | 43,6 Размеры: H, мм | 70 Размеры: S, мм | |
| ST202242-64-32 Код заказа | M64x2.0 Резьба: Е, мм | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 127,8 Размеры: A, мм | 23 Размеры: C, мм | 45,6 Размеры: H, мм | 75 Размеры: S, мм | |
