Фитинг-гайка DKOL ниппель-конус 24°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-2-SWS-L
Альтернативное название
DKOL

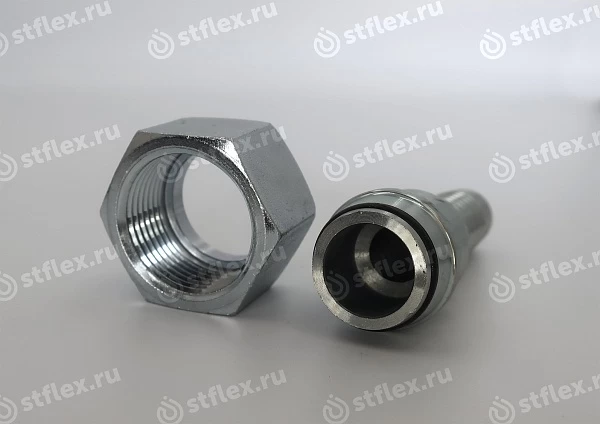

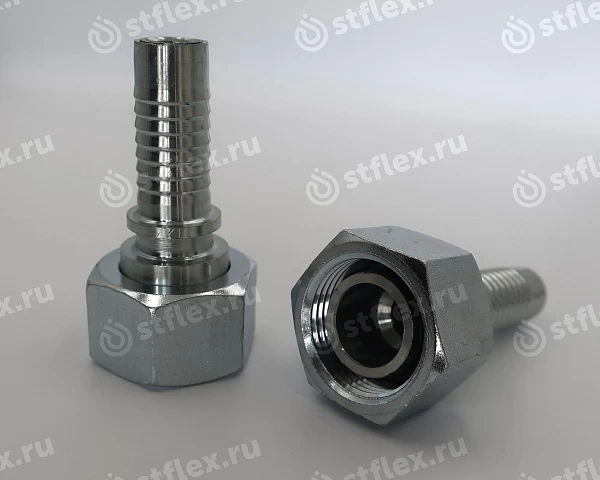

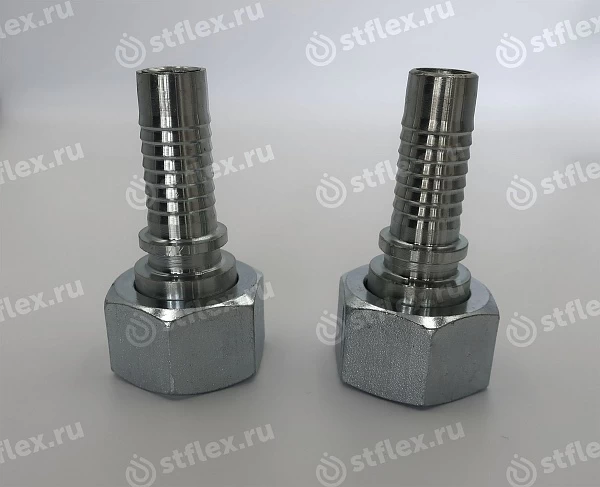

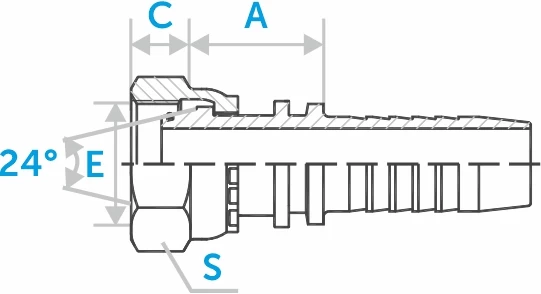

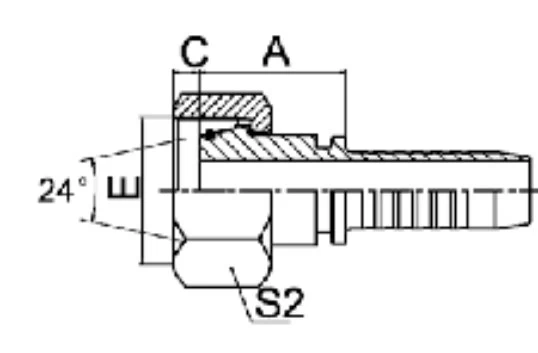

| Код заказа | Внутренний диаметр | Диаметр трубки | Кольцо | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | мм | Е | A, мм | C, мм | S1, мм | штук | |
| ST20412-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Диаметр трубки: D | — Кольцо: мм | М12x1.5 Резьба: Е | 26 Размеры: A, мм | 1 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST20412-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 8 Диаметр трубки: D | — Кольцо: мм | М14x1.5 Резьба: Е | 27,5 Размеры: A, мм | 2 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST20412-14-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 8 Диаметр трубки: D | — Кольцо: мм | М14x1.5 Резьба: Е | 27,5 Размеры: A, мм | 2 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST20412-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 10 Диаметр трубки: D | — Кольцо: мм | М16x1.5 Резьба: Е | 28 Размеры: A, мм | 2 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20412-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 10 Диаметр трубки: D | — Кольцо: мм | М16x1.5 Резьба: Е | 28 Размеры: A, мм | 2 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20412-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | — Кольцо: мм | М16x1.5 Резьба: Е | 28 Размеры: A, мм | 2 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20412-18-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 12 Диаметр трубки: D | — Кольцо: мм | М18x1.5 Резьба: Е | 27,5 Размеры: A, мм | 1,8 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20412-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 12 Диаметр трубки: D | — Кольцо: мм | М18x1.5 Резьба: Е | 29 Размеры: A, мм | 2,5 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20412-18-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 12 Диаметр трубки: D | — Кольцо: мм | М18x1.5 Резьба: Е | 29,5 Размеры: A, мм | 2,5 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20412-22-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 15 Диаметр трубки: D | — Кольцо: мм | М22x1.5 Резьба: Е | 29,5 Размеры: A, мм | 2,1 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20412-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15 Диаметр трубки: D | — Кольцо: мм | М22x1.5 Резьба: Е | 29 Размеры: A, мм | 2,5 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20412-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 15 Диаметр трубки: D | — Кольцо: мм | М22x1.5 Резьба: Е | 32 Размеры: A, мм | 2,5 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20412-26-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | — Кольцо: мм | М26x1.5 Резьба: Е | 35 Размеры: A, мм | 2,5 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20412-26-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 18 Диаметр трубки: D | — Кольцо: мм | М26x1.5 Резьба: Е | 35 Размеры: A, мм | 2,5 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20412-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | — Кольцо: мм | М27x1.5 Резьба: Е | 28 Размеры: A, мм | 2,5 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20412-27-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 18 Диаметр трубки: D | — Кольцо: мм | М27x1.5 Резьба: Е | 35 Размеры: A, мм | 2,5 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20412-30-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 22 Диаметр трубки: D | — Кольцо: мм | М30x2.0 Резьба: Е | 35 Размеры: A, мм | 4 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20412-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 22 Диаметр трубки: D | — Кольцо: мм | М30x2.0 Резьба: Е | 38 Размеры: A, мм | 4 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20412-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 28 Диаметр трубки: D | — Кольцо: мм | М36x2.0 Резьба: Е | 35 Размеры: A, мм | 4 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20412-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 28 Диаметр трубки: D | — Кольцо: мм | М36x2.0 Резьба: Е | 36 Размеры: A, мм | 4 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20412-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 28 Диаметр трубки: D | — Кольцо: мм | М36x2.0 Резьба: Е | 41 Размеры: A, мм | 4 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20412-45-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 35 Диаметр трубки: D | — Кольцо: мм | М45x2.0 Резьба: Е | 41 Размеры: A, мм | 5 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST20412-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 35 Диаметр трубки: D | — Кольцо: мм | М45x2.0 Резьба: Е | 42 Размеры: A, мм | 5 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST20412-52-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 42 Диаметр трубки: D | — Кольцо: мм | М52x2.0 Резьба: Е | 44 Размеры: A, мм | 5,5 Размеры: C, мм | 60 Размеры: S1, мм | |
| ST20412-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 42 Диаметр трубки: D | — Кольцо: мм | М52x2.0 Резьба: Е | 44 Размеры: A, мм | 5,5 Размеры: C, мм | 60 Размеры: S1, мм | |
| ST20412-52-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | — Диаметр трубки: D | — Кольцо: мм | М52x2.0 Резьба: Е | — Размеры: A, мм | — Размеры: C, мм | — Размеры: S1, мм | |
Описание
Фитинг-гайка DKOL ниппель-конус 24° — метрическое гидравлическое соединение лёгкой серии с внутренним уплотнительным конусом под 24°, используемое для монтажа рукавов высокого давления и трубных линий. Внутренний конус в сопряжении с ответной частью и уплотнительное кольцо создают герметичный контакт без дополнительных прокладок, а метрическая резьба облегчает подбор и замену комплектующих. DKOL относят к лёгкой серии по ISO 8434-1 / DIN 2353: у них более тонкие стенки и увеличенный радиус по сравнению с тяжёлой серией DKOS, что делает их предпочтительными для гидросистем с низким и средним давлением.
Что важно при подборе и монтажe
- стандарт и размер: сверить метрическую резьбу и DN рукава, чтобы соответствовать ответной части
- состояние уплотнительного конуса и плоскостей: без рисок и задиров для стабильной герметичности
- монтаж: наживить без перекоса и затянуть с заданным моментом
- серия: DKOL — лёгкая, не смешивать с тяжёлой DKOS
Такие фитинги доступны в прямом, угловом (45°, 90°) и с наружной резьбой исполнениях для разных конфигураций линий.
