Фитинг-гайка JIC 90° ниппель-конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

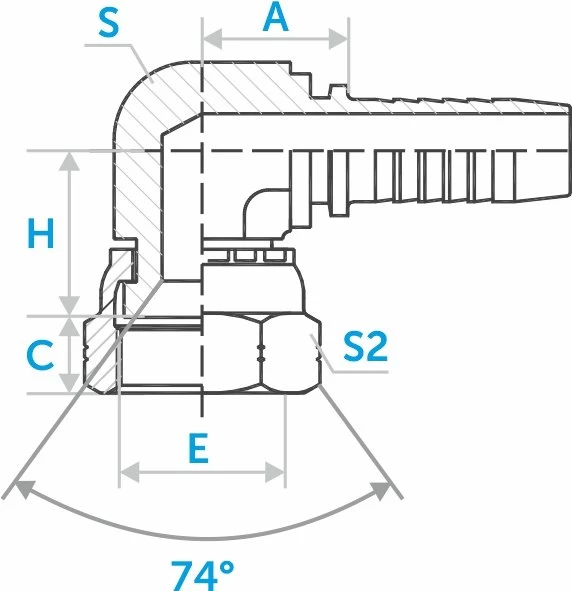

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | S2, мм | Е, дюйм | штук | |
| ST26792K-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 17,5 Размеры: A, мм | 9 Размеры: C, мм | 18 Размеры: H, мм | 11 Размеры: S1, мм | 15 Размеры: S2, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26792K-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 19 Размеры: A, мм | 10,5 Размеры: C, мм | 21 Размеры: H, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792K-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 20 Размеры: A, мм | 10,5 Размеры: C, мм | 21 Размеры: H, мм | 16 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792K-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 23 Размеры: A, мм | 11 Размеры: C, мм | 25 Размеры: H, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26792K-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 11 Размеры: C, мм | 25 Размеры: H, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26792K-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 13 Размеры: C, мм | 27,5 Размеры: H, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26792K-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 25 Размеры: A, мм | 13 Размеры: C, мм | 27,5 Размеры: H, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26792K-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 15 Размеры: C, мм | 30 Размеры: H, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26792K-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 43 Размеры: A, мм | 16 Размеры: C, мм | 34,3 Размеры: H, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | 1-5/16x12UN Резьба: Е, дюйм | |
