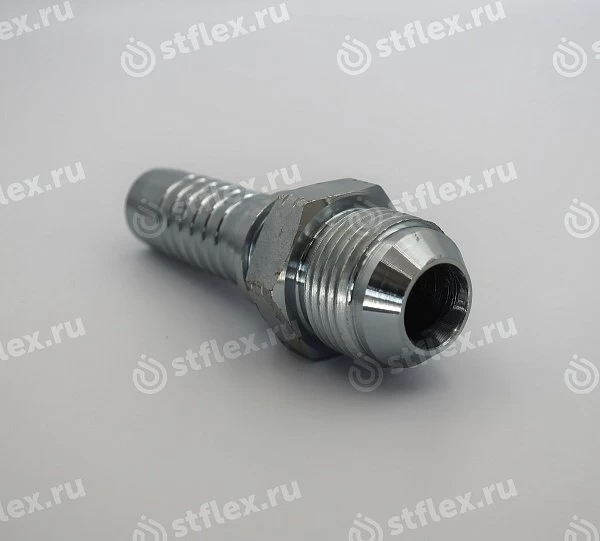

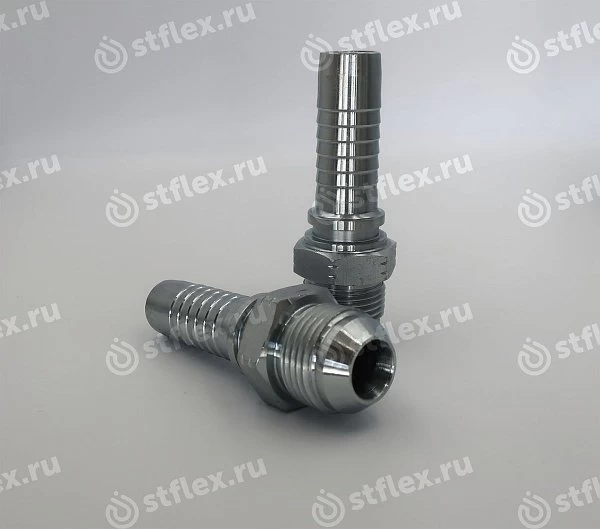

Фитинг JIC штуцер-конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

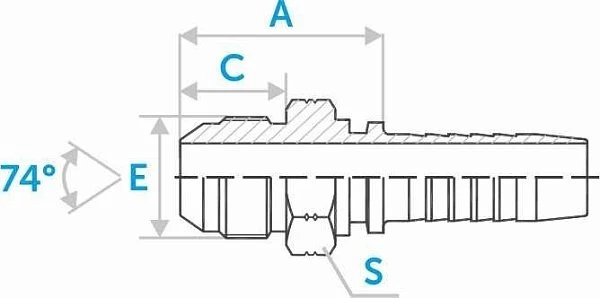

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | S1, мм | Е, дюйм | штук | |
| ST16712-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 26 Размеры: A, мм | 14 Размеры: C, мм | 12 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST16712-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14 Размеры: C, мм | 12 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST16712-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14 Размеры: C, мм | 14 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST16712-05-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14 Размеры: C, мм | 14 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST16712-05-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14 Размеры: C, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST16712-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14 Размеры: C, мм | 17 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST16712-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14,1 Размеры: C, мм | 17 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST16712-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 14,1 Размеры: C, мм | 17 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST16712-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 16,7 Размеры: C, мм | 22 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST16712-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 32 Размеры: A, мм | 16,7 Размеры: C, мм | 22 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST16712-10-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 32 Размеры: A, мм | 19,3 Размеры: C, мм | 24 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST16712-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 34,3 Размеры: A, мм | 19,3 Размеры: C, мм | 24 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST16712-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 19,3 Размеры: C, мм | 24 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST16712-04-03 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 39 Размеры: A, мм | 21,9 Размеры: C, мм | 27 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST16712-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 40 Размеры: A, мм | 21,9 Размеры: C, мм | 27 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST16712-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 40 Размеры: A, мм | 21,9 Размеры: C, мм | 27 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST16712-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 41 Размеры: A, мм | 21,9 Размеры: C, мм | 30 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST16712-14-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 41,5 Размеры: A, мм | 22,6 Размеры: C, мм | 32 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST16712-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 40,6 Размеры: A, мм | 22,6 Размеры: C, мм | 32 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST16712-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 42,5 Размеры: A, мм | 23,1 Размеры: C, мм | 36 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST16712-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 43,5 Размеры: A, мм | 23,1 Размеры: C, мм | 36 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST16712-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 46,5 Размеры: A, мм | 24,3 Размеры: C, мм | 46 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST16712-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 47,5 Размеры: A, мм | 24,3 Размеры: C, мм | 46 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST16712-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 53 Размеры: A, мм | 27,5 Размеры: C, мм | 50 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST16712-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 53 Размеры: A, мм | 27,5 Размеры: C, мм | 50 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST16712-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 62 Размеры: A, мм | — Размеры: C, мм | 65 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
| ST16712-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 62 Размеры: A, мм | 33,9 Размеры: C, мм | 65 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
