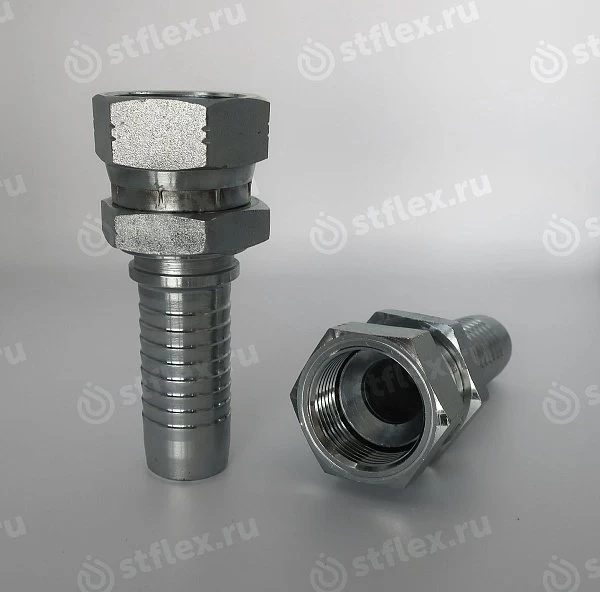

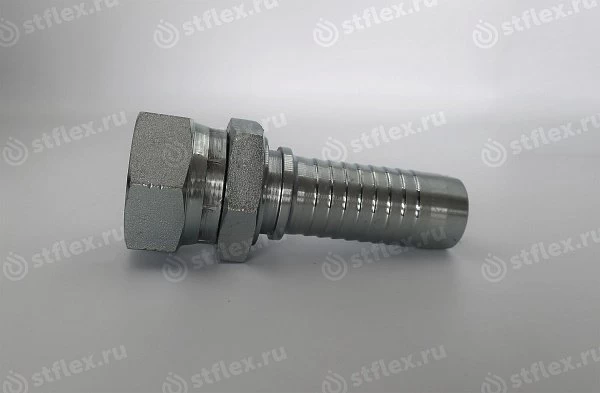

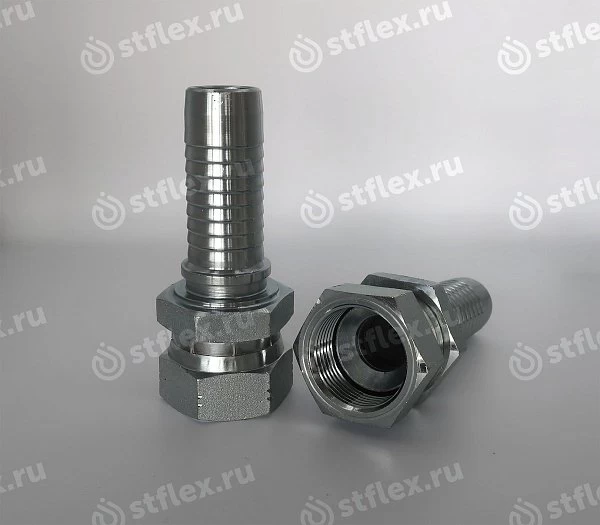

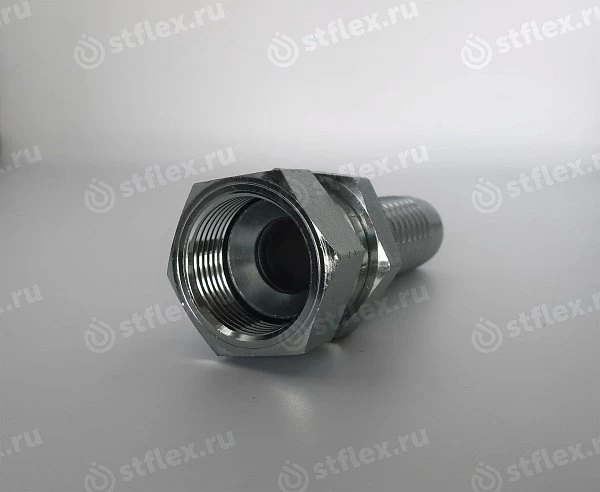

Фитинг JIC с двойным шестигранником ниппель-конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

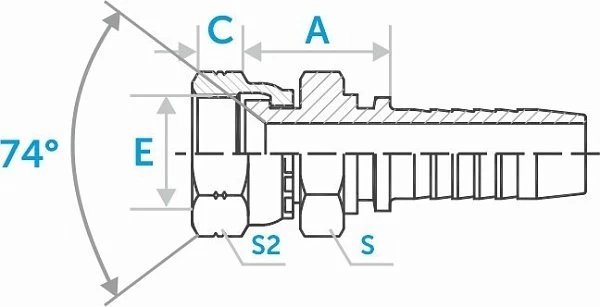

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | S1, мм | S2, мм | Е, дюйм | штук | |
| ST26712D-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20 Размеры: A, мм | 9 Размеры: C, мм | 15 Размеры: S1, мм | 15 Размеры: S2, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26712D-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20,5 Размеры: A, мм | 9,5 Размеры: C, мм | 17 Размеры: S1, мм | 17 Размеры: S2, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26712D-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 21 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712D-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 21 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712D-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 25 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 24,5 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 25,5 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 28 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712D-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 29 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712D-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S1, мм | 32 Размеры: S2, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712D-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 33,5 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712D-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 34,5 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712D-16-20 Код заказа | 32 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 36,5 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712D-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 39 Размеры: A, мм | 17 Размеры: C, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST26712D-04-04SM Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20 Размеры: A, мм | 9 Размеры: C, мм | 12 Размеры: S1, мм | 15 Размеры: S2, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26712D-05-04SM Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20,5 Размеры: A, мм | 9,5 Размеры: C, мм | 17 Размеры: S1, мм | — Размеры: S2, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26712D-06-04SM Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 21 Размеры: A, мм | 10?5 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712D-06-06SM Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 21 Размеры: A, мм | 10,5 Размеры: C, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712D-08-06SM Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 23 Размеры: A, мм | 11 Размеры: C, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-08-08SM Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 24,5 Размеры: A, мм | 11 Размеры: C, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-08-10SM Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 25,5 Размеры: A, мм | 11 Размеры: C, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712D-10-08SM Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 24 Размеры: A, мм | 13 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| — Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 27 Размеры: A, мм | 13 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712D-12-12SM Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 15 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712D-16-12SM Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 16 Размеры: C, мм | 32 Размеры: S1, мм | 41 Размеры: S2, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712D-16-16SM Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 32,5 Размеры: A, мм | 16 Размеры: C, мм | 32 Размеры: S1, мм | 41 Размеры: S2, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712D-20-20SM Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 37 Размеры: A, мм | 17 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | 1-7/16x12UN Резьба: Е, дюйм | |
