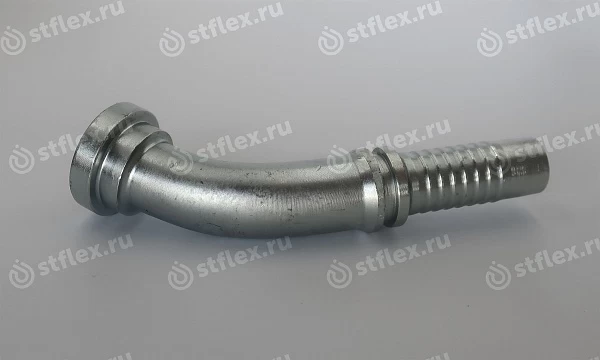

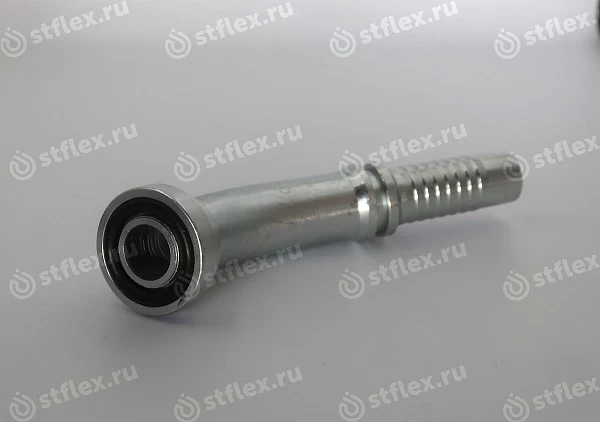

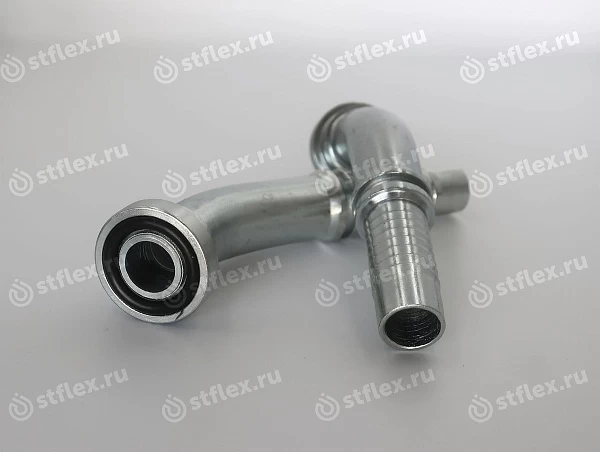

Фланец SFL угол 45°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-3-E45-LL
Альтернативное название
SFL/3000 psi

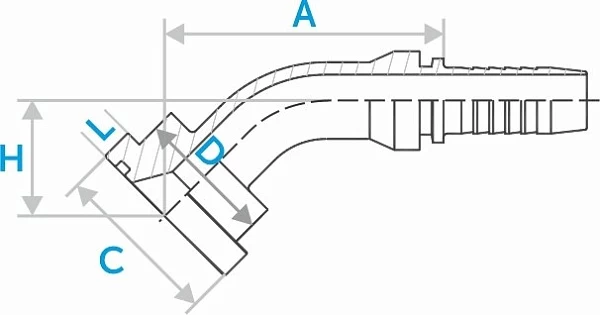

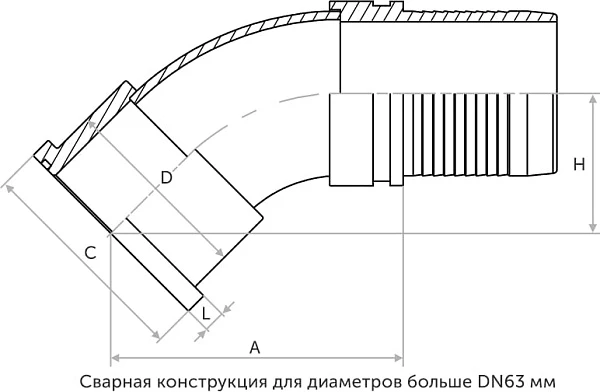

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87342-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 1/2 Размер фланца | 58,2 Размеры: A, мм | 30,2 Размеры: C, мм | 24 Размеры: D, мм | 23,3 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87342-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 3/4 Размер фланца | 58,9 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 24 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87342-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 3/4 Размер фланца | 70,1 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 25,3 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87342-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 77 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 28,9 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87342-16-12 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 92 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 29,7 Размеры: H, мм | 7 Размеры: L, мм | |
| ST87342-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 77 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 28,9 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 85,2 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 29,7 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1 Размер фланца | 94,5 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 33,8 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 85,2 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 29,7 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 94,5 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 33,8 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 95,9 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 35,2 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 109,9 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 39,1 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87342-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 109,9 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 39,1 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87342-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 129,3 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 46,3 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87342-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2-1/2 Размер фланца | — Размеры: A, мм | 84,1 Размеры: C, мм | 74 Размеры: D, мм | — Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87342-40-40 Код заказа | 80 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -48 Внутренний диаметр: размер | 3 Размер фланца | 97 Размеры: A, мм | 101,6 Размеры: C, мм | — Размеры: D, мм | — Размеры: H, мм | — Размеры: L, мм | |
| ST87342-64-64 Код заказа | 102 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -64 Внутренний диаметр: размер | 4 Размер фланца | 160 Размеры: A, мм | 127 Размеры: C, мм | — Размеры: D, мм | — Размеры: H, мм | — Размеры: L, мм | |
