Фланец SFL угол 105-135°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

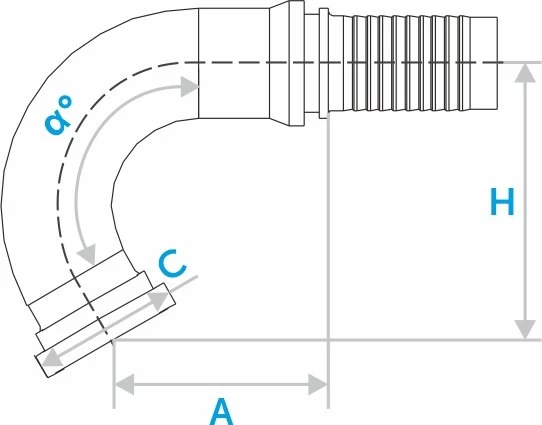

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87302-105-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 95 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 69 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87302-105-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 98 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 69 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-110-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 98 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 72 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-110-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 98 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 84 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-110-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 101 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 84 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-110-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 102 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 105 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-110-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 106 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 105 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-135-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 99 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 137 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87302-135-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 105 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 175 Размеры: H, мм | 9,53 Размеры: L, мм | |
