Скоба (прижимная) цельная (неразъемная) 62 STFLN SFL 3000 psi, код 61
Ссылка скопирована

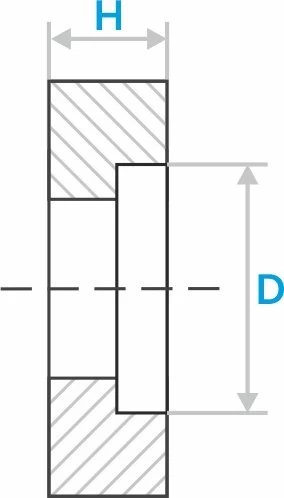

| Код заказа | Размер фланца | Болт | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| B, мм | A, мм | D, мм | H, мм | S1, мм | S2, мм | штук | |||
| STFLN-08 Код заказа | 1/2 Размер фланца | M8х1,25 Болт | 54 Размеры: B, мм | 44 Размеры: A, мм | 31 Размеры: D, мм | 13 Размеры: H, мм | 17,5 Размеры: S1, мм | 38,1 Размеры: S2, мм | |
| STFLN-12 Код заказа | 3/4 Размер фланца | M10х1,5 Болт | 65 Размеры: B, мм | 52 Размеры: A, мм | 38,9 Размеры: D, мм | 14 Размеры: H, мм | 22,3 Размеры: S1, мм | 47,6 Размеры: S2, мм | |
| STFLN-16 Код заказа | 1 Размер фланца | M10x1,5 Болт | 70 Размеры: B, мм | 59 Размеры: A, мм | 45,2 Размеры: D, мм | 16 Размеры: H, мм | 26,2 Размеры: S1, мм | 52,4 Размеры: S2, мм | |
| STFLN-20 Код заказа | 1-1/4 Размер фланца | M10х1,5 Болт | 79 Размеры: B, мм | 73 Размеры: A, мм | 51,6 Размеры: D, мм | 16 Размеры: H, мм | 30,2 Размеры: S1, мм | 58,7 Размеры: S2, мм | |
| STFLN-24 Код заказа | 1-1/2 Размер фланца | M12х1,75 Болт | 94 Размеры: B, мм | 83 Размеры: A, мм | 61,2 Размеры: D, мм | 16 Размеры: H, мм | 35,8 Размеры: S1, мм | 69,9 Размеры: S2, мм | |
| STFLN-32 Код заказа | 2 Размер фланца | M12х1,75 Болт | 102 Размеры: B, мм | 97 Размеры: A, мм | 51,6 Размеры: D, мм | 16 Размеры: H, мм | 42,8 Размеры: S1, мм | 77,8 Размеры: S2, мм | |
| STFLN-40 Код заказа | 2-1/2 Размер фланца | M12х1,75 Болт | 114 Размеры: B, мм | 109 Размеры: A, мм | 84,8 Размеры: D, мм | 19 Размеры: H, мм | 50,8 Размеры: S1, мм | 88,9 Размеры: S2, мм | |
| STFLN-48 Код заказа | 2-1/2 Размер фланца | M12х1,75 Болт | 135 Размеры: B, мм | 131 Размеры: A, мм | 102,4 Размеры: D, мм | 22 Размеры: H, мм | 61,9 Размеры: S1, мм | 106,4 Размеры: S2, мм | |
| STFLN-56 Код заказа | 3-1/2 Размер фланца | M16х2 Болт | 153,9 Размеры: B, мм | 140 Размеры: A, мм | 115,1 Размеры: D, мм | 22 Размеры: H, мм | 69,9 Размеры: S1, мм | 120,7 Размеры: S2, мм | |
| STFLN-64 Код заказа | 4 Размер фланца | M16х2 Болт | 162 Размеры: B, мм | 150 Размеры: A, мм | 127,8 Размеры: D, мм | 25 Размеры: H, мм | 77,8 Размеры: S1, мм | 130,2 Размеры: S2, мм | |
| STFLN-80 Код заказа | 5 Размер фланца | M16х2 Болт | 185,7 Размеры: B, мм | 181 Размеры: A, мм | 153,2 Размеры: D, мм | 28 Размеры: H, мм | 92,1 Размеры: S1, мм | 152,4 Размеры: S2, мм | |
