Фланец SFS угол 105-135°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

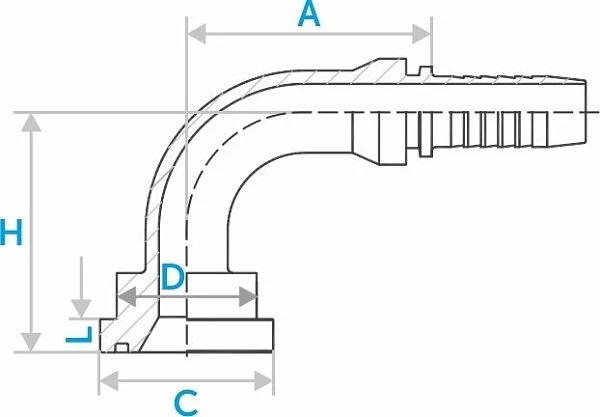

| Код заказа | Размер фланца | Внутренний диаметр | Угол изгиба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | α° | A, мм | C, мм | H, мм | штук | ||
| ST87602-110-12-12 Код заказа | 3/4 Размер фланца | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 110 Угол изгиба: α° | 96 Размеры: A, мм | 41,3 Размеры: C, мм | 72 Размеры: H, мм | |
| ST87602-110-16-16 Код заказа | 1 Размер фланца | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 110 Угол изгиба: α° | 100 Размеры: A, мм | 47,6 Размеры: C, мм | 84 Размеры: H, мм | |
| ST87602-110-16-16(100) Код заказа | 1 Размер фланца | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 110 Угол изгиба: α° | 100 Размеры: A, мм | 47,6 Размеры: C, мм | 100 Размеры: H, мм | |
| ST87602-130-16-16 Код заказа | 1 Размер фланца | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 130 Угол изгиба: α° | 96 Размеры: A, мм | 47,6 Размеры: C, мм | 93 Размеры: H, мм | |
