Фланец SFS угол 45°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

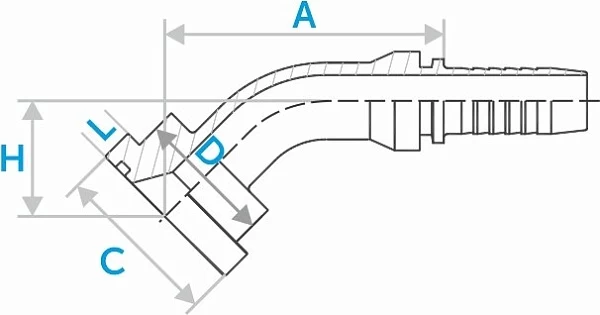

Код заказа	Размер фланца	Внутренний диаметр			Размеры					Количество
		DN	дюйм	размер	A, мм	C, мм	D, мм	H, мм	L, мм	штук
ST87642-08-08 Код заказа	1/2 Размер фланца	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	58,9 Размеры: A, мм	31,7 Размеры: C, мм	24 Размеры: D, мм	24 Размеры: H, мм	7,75 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-08-12 Код заказа	1/2 Размер фланца	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	74,9 Размеры: A, мм	31,7 Размеры: C, мм	24 Размеры: D, мм	27,5 Размеры: H, мм	7,75 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-08-16 Код заказа	1/2 Размер фланца	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	92 Размеры: A, мм	31,7 Размеры: C, мм	24 Размеры: D, мм	31 Размеры: H, мм	7,75 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-12-10 Код заказа	3/4 Размер фланца	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	72,5 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	28,2 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-12-12 Код заказа	3/4 Размер фланца	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	79,2 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	31,8 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-12-16 Код заказа	3/4 Размер фланца	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	92 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	31 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-16-12 Код заказа	1 Размер фланца	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	85 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	28 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-16-16 Код заказа	1 Размер фланца	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	90,2 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	34,7 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-16-20 Код заказа	1 Размер фланца	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	110 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	38 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-16-20 Код заказа	1-1/4 Размер фланца	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	96 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	34 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-16-20 Код заказа	1-1/4 Размер фланца	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	141 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	80 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-20-20(75) Код заказа	1-1/4 Размер фланца	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	147 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	75 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-20-20(120) Код заказа	1-1/4 Размер фланца	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	192 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	75 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-20-20 Код заказа	1-1/4 Размер фланца	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	103,8 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	41,5 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-24-20 Код заказа	1-1/2 Размер фланца	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	105,8 Размеры: A, мм	63,5 Размеры: C, мм	51 Размеры: D, мм	45,1 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-24-24 Код заказа	1-1/2 Размер фланца	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	116,2 Размеры: A, мм	63,5 Размеры: C, мм	51 Размеры: D, мм	45,5 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-32-24 Код заказа	2 Размер фланца	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	125,4 Размеры: A, мм	79,4 Размеры: C, мм	67 Размеры: D, мм	54,7 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87642-32-32 Код заказа	2 Размер фланца	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	135,7 Размеры: A, мм	79,4 Размеры: C, мм	67 Размеры: D, мм	52,7 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
