Прямое трубное соединение 45° BEL
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 8434-1
Альтернативное название
BEL 45°

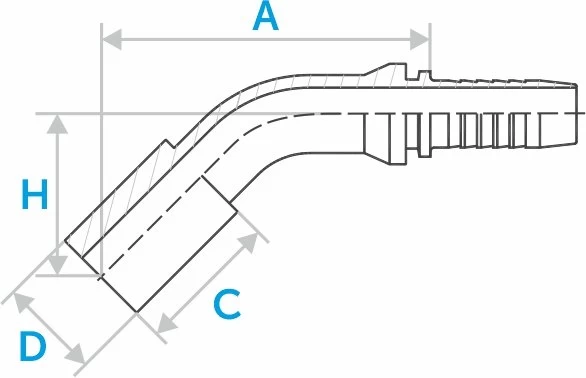

| Код заказа | Внутренний диаметр | Диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | A, мм | C, мм | H, мм | штук | |
| ST50042-06-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 6 Диаметр трубки: D | 47,8 Размеры: A, мм | 22 Размеры: C, мм | 27,5 Размеры: H, мм | |
| ST50042-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Диаметр трубки: D | 52,2 Размеры: A, мм | 22 Размеры: C, мм | 30,1 Размеры: H, мм | |
| ST50042-08-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 8 Диаметр трубки: D | 55,7 Размеры: A, мм | 24 Размеры: C, мм | 32,4 Размеры: H, мм | |
| ST50042-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 8 Диаметр трубки: D | 57,9 Размеры: A, мм | 24 Размеры: C, мм | 33,1 Размеры: H, мм | |
| ST50042-10-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 10 Диаметр трубки: D | 54 Размеры: A, мм | 23 Размеры: C, мм | 30,6 Размеры: H, мм | |
| ST50042-10-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | 56,1 Размеры: A, мм | 23 Размеры: C, мм | 31,3 Размеры: H, мм | |
| ST50042-12-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 12 Диаметр трубки: D | 58,5 Размеры: A, мм | 23 Размеры: C, мм | 34,5 Размеры: H, мм | |
| ST50042-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 12 Диаметр трубки: D | 72,4 Размеры: A, мм | 23 Размеры: C, мм | 37,4 Размеры: H, мм | |
| ST50042-15-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15 Диаметр трубки: D | 59,3 Размеры: A, мм | 25 Размеры: C, мм | 34,5 Размеры: H, мм | |
| ST50042-15-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 15 Диаметр трубки: D | 70,6 Размеры: A, мм | 25 Размеры: C, мм | 35,7 Размеры: H, мм | |
| ST50042-18-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 18 Диаметр трубки: D | 73,4 Размеры: A, мм | 26 Размеры: C, мм | 38,5 Размеры: H, мм | |
| ST50042-18-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | 84,6 Размеры: A, мм | 26 Размеры: C, мм | 39,8 Размеры: H, мм | |
| ST50042-22-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 22 Диаметр трубки: D | 87,1 Размеры: A, мм | 28 Размеры: C, мм | 42,3 Размеры: H, мм | |
| ST50042-22-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 22 Диаметр трубки: D | 93,3 Размеры: A, мм | 28 Размеры: C, мм | 45,9 Размеры: H, мм | |
| ST50042-22-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 22 Диаметр трубки: D | 100,9 Размеры: A, мм | 28 Размеры: C, мм | 46,7 Размеры: H, мм | |
| ST50042-28-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 28 Диаметр трубки: D | 103,7 Размеры: A, мм | 30 Размеры: C, мм | 49,5 Размеры: H, мм | |
| ST50042-35-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 35 Диаметр трубки: D | 118,5 Размеры: A, мм | 36 Размеры: C, мм | 57,8 Размеры: H, мм | |
| ST50042-08-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 8 Диаметр трубки: D | 53,6 Размеры: A, мм | 24 Размеры: C, мм | 31,5 Размеры: H, мм | |
| ST50042-10-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 10 Диаметр трубки: D | 54 Размеры: A, мм | 26 Размеры: C, мм | 31,9 Размеры: H, мм | |
| ST50042-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 12 Диаметр трубки: D | 57,1 Размеры: A, мм | 26 Размеры: C, мм | 35,1 Размеры: H, мм | |
| ST50042-12-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 12 Диаметр трубки: D | 59,2 Размеры: A, мм | 26 Размеры: C, мм | 35,9 Размеры: H, мм | |
| ST50042-14-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 14 Диаметр трубки: D | 61,6 Размеры: A, мм | 29 Размеры: C, мм | 37,3 Размеры: H, мм | |
| ST50042-14-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 14 Диаметр трубки: D | 73,8 Размеры: A, мм | 29 Размеры: C, мм | 38,8 Размеры: H, мм | |
| ST50042-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 14 Диаметр трубки: D | 91,9 Размеры: A, мм | 29 Размеры: C, мм | 43,8 Размеры: H, мм | |
| ST50042-16-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 16 Диаметр трубки: D | 76,6 Размеры: A, мм | 30 Размеры: C, мм | 41,7 Размеры: H, мм | |
| ST50042-16-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 16 Диаметр трубки: D | 87,8 Размеры: A, мм | 30 Размеры: C, мм | 43 Размеры: H, мм | |
| ST50042-20-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 20 Диаметр трубки: D | 92,8 Размеры: A, мм | 36 Размеры: C, мм | 48 Размеры: H, мм | |
| ST50042-20-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 20 Диаметр трубки: D | 100,7 Размеры: A, мм | 36 Размеры: C, мм | 52,6 Размеры: H, мм | |
| ST50042-25-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 25 Диаметр трубки: D | 101,8 Размеры: A, мм | 40 Размеры: C, мм | 54,4 Размеры: H, мм | |
| ST50042-25-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 25 Диаметр трубки: D | 109,4 Размеры: A, мм | 40 Размеры: C, мм | 55,2 Размеры: H, мм | |
| ST50042-30-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 30 Диаметр трубки: D | 113,6 Размеры: A, мм | 44 Размеры: C, мм | 59,4 Размеры: H, мм | |
| ST50042-30-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 30 Диаметр трубки: D | 124,2 Размеры: A, мм | 44 Размеры: C, мм | 63,5 Размеры: H, мм | |
| ST50042-38-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 38 Диаметр трубки: D | 117,9 Размеры: A, мм | 50 Размеры: C, мм | 63,6 Размеры: H, мм | |
| ST50042-38-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 38 Диаметр трубки: D | 128,4 Размеры: A, мм | 50 Размеры: C, мм | 67,7 Размеры: H, мм | |
