Прямое трубное соединение 90° BEL
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 8434-1
Альтернативное название
BEL 90°

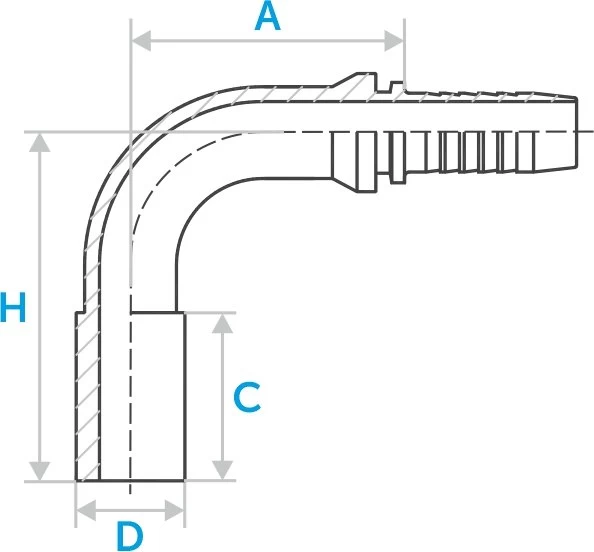

| Код заказа | Внутренний диаметр | Диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | A, мм | C, мм | H, мм | штук | |
| ST50092-06-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 6 Диаметр трубки: D | 26,5 Размеры: A, мм | 22 Размеры: C, мм | 45 Размеры: H, мм | |
| ST50092-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Диаметр трубки: D | 30 Размеры: A, мм | 22 Размеры: C, мм | 48 Размеры: H, мм | |
| ST50092-08-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 8 Диаметр трубки: D | 34 Размеры: A, мм | 24 Размеры: C, мм | 55,5 Размеры: H, мм | |
| ST50092-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 8 Диаметр трубки: D | 35,8 Размеры: A, мм | 24 Размеры: C, мм | 57,8 Размеры: H, мм | |
| ST50092-10-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 10 Диаметр трубки: D | 34 Размеры: A, мм | 23 Размеры: C, мм | 53 Размеры: H, мм | |
| ST50092-10-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | 35,3 Размеры: A, мм | 23 Размеры: C, мм | 55,3 Размеры: H, мм | |
| ST50092-12-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 12 Диаметр трубки: D | 35,3 Размеры: A, мм | 23 Размеры: C, мм | 59,8 Размеры: H, мм | |
| ST50092-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 12 Диаметр трубки: D | 41 Размеры: A, мм | 23 Размеры: C, мм | 67 Размеры: H, мм | |
| ST50092-15-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15 Диаметр трубки: D | 35,8 Размеры: A, мм | 52 Размеры: C, мм | 59,8 Размеры: H, мм | |
| ST50092-15-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 15 Диаметр трубки: D | 41 Размеры: A, мм | 25 Размеры: C, мм | 65 Размеры: H, мм | |
| ST50092-18-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 18 Диаметр трубки: D | 41 Размеры: A, мм | 26 Размеры: C, мм | 68,5 Размеры: H, мм | |
| ST50092-18-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 18 Диаметр трубки: D | 56,5 Размеры: A, мм | 26 Размеры: C, мм | 73 Размеры: H, мм | |
| ST50092-22-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 22 Диаметр трубки: D | 56,5 Размеры: A, мм | 28 Размеры: C, мм | 76,5 Размеры: H, мм | |
| ST50092-22-10 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 22 Диаметр трубки: D | 65,5 Размеры: A, мм | 28 Размеры: C, мм | 86 Размеры: H, мм | |
| ST50092-22-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 22 Диаметр трубки: D | 76,7 Размеры: A, мм | 28 Размеры: C, мм | 91,5 Размеры: H, мм | |
| ST50092-28-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 28 Диаметр трубки: D | 76,7 Размеры: A, мм | 30 Размеры: C, мм | 95,5 Размеры: H, мм | |
| ST50092-35-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 35 Диаметр трубки: D | 91,5 Размеры: A, мм | 36 Размеры: C, мм | 112,5 Размеры: H, мм | |
| ST50092-08-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 8 Диаметр трубки: D | 30 Размеры: A, мм | 24 Размеры: C, мм | 52,5 Размеры: H, мм | |
| ST50092-10-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 10 Диаметр трубки: D | 30 Размеры: A, мм | 26 Размеры: C, мм | 53 Размеры: H, мм | |
| ST50092-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 12 Диаметр трубки: D | 30 Размеры: A, мм | 26 Размеры: C, мм | 57,5 Размеры: H, мм | |
| ST50092-12-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 12 Диаметр трубки: D | 33 Размеры: A, мм | 26 Размеры: C, мм | 60,5 Размеры: H, мм | |
| ST50092-14-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 14 Диаметр трубки: D | 35,3 Размеры: A, мм | 29 Размеры: C, мм | 63,8 Размеры: H, мм | |
| ST50092-14-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 14 Диаметр трубки: D | 41 Размеры: A, мм | 29 Размеры: C, мм | 69 Размеры: H, мм | |
| ST50092-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 14 Диаметр трубки: D | 66,2 Размеры: A, мм | 29 Размеры: C, мм | 83 Размеры: H, мм | |
| ST50092-16-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 16 Диаметр трубки: D | 42 Размеры: A, мм | 30 Размеры: C, мм | 73 Размеры: H, мм | |
| ST50092-16-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 16 Диаметр трубки: D | 56,5 Размеры: A, мм | 30 Размеры: C, мм | 77,5 Размеры: H, мм | |
| ST50092-20-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 20 Диаметр трубки: D | 56,5 Размеры: A, мм | 36 Размеры: C, мм | 84,5 Размеры: H, мм | |
| ST50092-20-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 20 Диаметр трубки: D | 65,5 Размеры: A, мм | 36 Размеры: C, мм | 95,5 Размеры: H, мм | |
| ST50092-25-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 25 Диаметр трубки: D | 65,5 Размеры: A, мм | 40 Размеры: C, мм | 98 Размеры: H, мм | |
| ST50092-25-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 25 Диаметр трубки: D | 76,7 Размеры: A, мм | 40 Размеры: C, мм | 103,5 Размеры: H, мм | |
| ST50092-30-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 30 Диаметр трубки: D | 78 Размеры: A, мм | 40 Размеры: C, мм | 109,5 Размеры: H, мм | |
| ST50092-30-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 30 Диаметр трубки: D | 91,5 Размеры: A, мм | 44 Размеры: C, мм | 120,5 Размеры: H, мм | |
| ST50092-38-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 38 Диаметр трубки: D | 76,7 Размеры: A, мм | 50 Размеры: C, мм | 115,5 Размеры: H, мм | |
| ST50092-38-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 38 Диаметр трубки: D | 91,5 Размеры: A, мм | 50 Размеры: C, мм | 126,5 Размеры: H, мм | |
