Прямое трубное соединение BEL
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

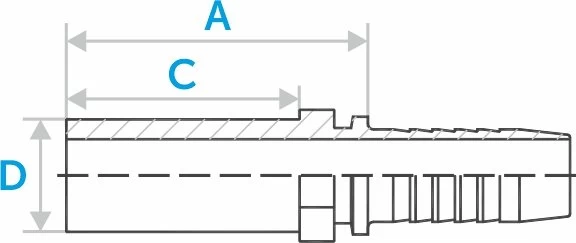

| Код заказа | Внешний диаметр трубки | Внутренний диаметр | Размеры | Количество | |||
|---|---|---|---|---|---|---|---|
| D, мм | DN | дюйм | размер | A, мм | C, мм | штук | |
| ST50012-06-03 Код заказа | 6 Внешний диаметр трубки: D, мм | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 28,5 Размеры: A, мм | 22 Размеры: C, мм | |
| ST50012-06-04 Код заказа | 6 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 29 Размеры: A, мм | 22 Размеры: C, мм | |
| ST50012-10-05 Код заказа | 10 Внешний диаметр трубки: D, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 31 Размеры: A, мм | 23 Размеры: C, мм | |
| ST50012-10-06 Код заказа | 10 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 32 Размеры: A, мм | 23 Размеры: C, мм | |
| ST50012-12-06 Код заказа | 12 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 33,5 Размеры: A, мм | 23 Размеры: C, мм | |
| ST50012-12-08 Код заказа | 12 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 33 Размеры: A, мм | 23 Размеры: C, мм | |
| ST50012-15-06 Код заказа | 15 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 25 Размеры: C, мм | |
| ST50012-15-08 Код заказа | 15 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 25 Размеры: C, мм | |
| ST50012-18-08 Код заказа | 18 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 36,5 Размеры: A, мм | 26 Размеры: C, мм | |
| ST50012-18-10 Код заказа | 18 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 41 Размеры: A, мм | 26 Размеры: C, мм | |
| ST50012-22-10 Код заказа | 22 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 44 Размеры: A, мм | 28 Размеры: C, мм | |
| ST50012-22-12 Код заказа | 22 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 44 Размеры: A, мм | 28 Размеры: C, мм | |
| ST50012-22-16 Код заказа | 22 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 46 Размеры: A, мм | 28 Размеры: C, мм | |
| ST50012-28-16 Код заказа | 28 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 47 Размеры: A, мм | 30 Размеры: C, мм | |
| ST50012-35-20 Код заказа | 35 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 56 Размеры: A, мм | 36 Размеры: C, мм | |
| ST50012-42-24 Код заказа | 42 Внешний диаметр трубки: D, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 62 Размеры: A, мм | 40 Размеры: C, мм | |
| ST50012-08-04 Код заказа | 8 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 31 Размеры: A, мм | 24 Размеры: C, мм | |
| ST50012-08-05 Код заказа | 8 Внешний диаметр трубки: D, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 24 Размеры: C, мм | |
| ST50012-08-06 Код заказа | 8 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 33 Размеры: A, мм | 24 Размеры: C, мм | |
| ST50012-10-04 Код заказа | 10 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 35 Размеры: A, мм | 26 Размеры: C, мм | |
| ST50012-12-04 Код заказа | 12 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 34,5 Размеры: A, мм | 26 Размеры: C, мм | |
| ST50012-12-05 Код заказа | 12 Внешний диаметр трубки: D, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 26 Размеры: C, мм | |
| ST50012-14-06 Код заказа | 14 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 39,5 Размеры: A, мм | 29 Размеры: C, мм | |
| ST50012-14-08 Код заказа | 14 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 40 Размеры: A, мм | 29 Размеры: C, мм | |
| ST50012-14-12 Код заказа | 14 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 45,5 Размеры: A, мм | 29 Размеры: C, мм | |
| ST50012-16-08 Код заказа | 16 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 30 Размеры: C, мм | |
| ST50012-16-10 Код заказа | 16 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 45,5 Размеры: A, мм | 30 Размеры: C, мм | |
| ST50012-20-10 Код заказа | 20 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 52,5 Размеры: A, мм | 36 Размеры: C, мм | |
| ST50012-20-12 Код заказа | 20 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 52,5 Размеры: A, мм | 36 Размеры: C, мм | |
| ST50012-20-12 Код заказа | 25 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 56 Размеры: A, мм | 40 Размеры: C, мм | |
| ST50012-25-16 Код заказа | 25 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 57 Размеры: A, мм | 40 Размеры: C, мм | |
| ST50012-30-16 Код заказа | 30 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 63 Размеры: A, мм | 44 Размеры: C, мм | |
| ST50012-30-20 Код заказа | 30 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 64 Размеры: A, мм | 44 Размеры: C, мм | |
| ST50012-38-16 Код заказа | 38 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 69 Размеры: A, мм | 50 Размеры: C, мм | |
| ST50012-38-20 Код заказа | 38 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 70 Размеры: A, мм | 50 Размеры: C, мм | |
