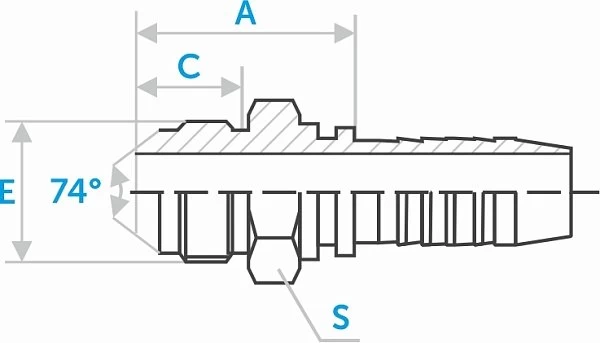

Фитинг DKI штуцер-конус 74°
| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | S1, мм | штук | |
| ST10712-10-03 Код заказа | 05 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М10x1 Резьба: Е | 23 Размеры: A, мм | 12,5 Размеры: C, мм | 14 Размеры: S1, мм | |
| ST10712-12-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М12x1.5 Резьба: Е | 26,5 Размеры: A, мм | 15,7 Размеры: C, мм | 14 Размеры: S1, мм | |
| ST10712-12-03C Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М12x1.25 Резьба: Е | 24,5 Размеры: A, мм | 14 Размеры: C, мм | 14 Размеры: S1, мм | |
| ST10712-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 30,5 Размеры: A, мм | 18 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10712-14-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 30,5 Размеры: A, мм | 18 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10712-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 31,5 Размеры: A, мм | 19 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10712-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 31,5 Размеры: A, мм | 19 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST10712-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 31,5 Размеры: A, мм | 19 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST10712-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 35 Размеры: A, мм | 19,5 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST10712-24-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 37 Размеры: A, мм | 20 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST10712-27-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 38,5 Размеры: A, мм | 20,5 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST10712-30-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 42,5 Размеры: A, мм | 23 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST10712-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 45,5 Размеры: A, мм | 26 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST10712-33-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М33x2.0 Резьба: Е | 45 Размеры: A, мм | 26 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST10712-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М36x2.0 Резьба: Е | — Размеры: A, мм | 26 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10712-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 45 Размеры: A, мм | 26 Размеры: C, мм | 38 Размеры: S1, мм | |
| ST10712-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 48 Размеры: A, мм | 26 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST10712-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 48 Размеры: A, мм | 27,5 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST10712-42-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М42x2.0 Резьба: Е | - Размеры: A, мм | 28,5 Размеры: C, мм | - Размеры: S1, мм | |
| ST10712-42-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М42x2.0 Резьба: Е | 52 Размеры: A, мм | 28,5 Размеры: C, мм | 46 Размеры: S1, мм | |
Описание
Фитинг DKI штуцер-конус 74° — гидравлический соединительный элемент. Сочетается с ответной деталью, где герметичность обеспечивается контактными конусными поверхностями, без дополнительных уплотнителей. Применяется в гидросистемах спецтехники, промышленного и сельскохозяйственного оборудования, где метрическая резьба стандарта DKI предпочтительнее дюймовых аналогов. Основное отличие этого типа фитинга от зарубежных решений в том, что резьба и уплотнительные поверхности рассчитаны именно под метрические размеры.
Особенности
- метрическая резьба по российскому стандарту, диапазон типоразмеров от М10х1 до М52х2
- уплотнение выполняется за счёт плотного контакта конических поверхностей
- сочетается с ответными элементами того же стандарта без дополнительных прокладок
- используется в тяжёлых гидросистемах с рабочими давлениями, типичными для РВД и узлов управления
