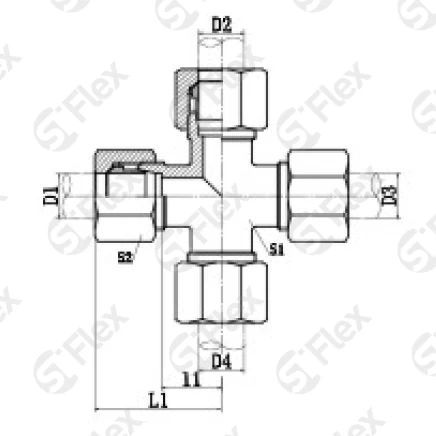

Х-образный, DKO-L/S 24°, проходной (ш-ш-ш-ш)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | D1 | D2 | D3 | D4 | I1, мм | L1, мм | S1, мм | S2, мм | штук | |
| S0206L-12 Код заказа | M12x1.5 Резьба: Е | M12x1.5 Резьба: F | M12x1.5 Резьба: G | 6 Наружный диаметр трубки: D1 | 6 Наружный диаметр трубки: D2 | 6 Наружный диаметр трубки: D3 | 6L Наружный диаметр трубки: D4 | 12 Размеры: I1, мм | 27 Размеры: L1, мм | 12 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0206L-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | M14x1.5 Резьба: G | 8 Наружный диаметр трубки: D1 | 8 Наружный диаметр трубки: D2 | 8 Наружный диаметр трубки: D3 | 8L Наружный диаметр трубки: D4 | 14 Размеры: I1, мм | 29 Размеры: L1, мм | 12 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0206L-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | M16x1.5 Резьба: G | 10 Наружный диаметр трубки: D1 | 10 Наружный диаметр трубки: D2 | 10 Наружный диаметр трубки: D3 | 10L Наружный диаметр трубки: D4 | 15 Размеры: I1, мм | 30 Размеры: L1, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0206L-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | M18x1.5 Резьба: G | 12 Наружный диаметр трубки: D1 | 12 Наружный диаметр трубки: D2 | 12 Наружный диаметр трубки: D3 | 12L Наружный диаметр трубки: D4 | 17 Размеры: I1, мм | 32 Размеры: L1, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0206L-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | M22x1.5 Резьба: G | 15 Наружный диаметр трубки: D1 | 15 Наружный диаметр трубки: D2 | 15 Наружный диаметр трубки: D3 | 15L Наружный диаметр трубки: D4 | 21 Размеры: I1, мм | 36 Размеры: L1, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0206L-26 Код заказа | M26x1.5 Резьба: Е | M26x1.5 Резьба: F | M26x1.5 Резьба: G | 18 Наружный диаметр трубки: D1 | 18 Наружный диаметр трубки: D2 | 18 Наружный диаметр трубки: D3 | 18L Наружный диаметр трубки: D4 | 23.5 Размеры: I1, мм | 40 Размеры: L1, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0206L-30 Код заказа | M30x2.0 Резьба: Е | M30x2.0 Резьба: F | M30x2.0 Резьба: G | 22 Наружный диаметр трубки: D1 | 22 Наружный диаметр трубки: D2 | 22 Наружный диаметр трубки: D3 | 22L Наружный диаметр трубки: D4 | 27.5 Размеры: I1, мм | 44 Размеры: L1, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0206L-36 Код заказа | M36x2.0 Резьба: Е | M36x2.0 Резьба: F | M36x2.0 Резьба: G | 28 Наружный диаметр трубки: D1 | 28 Наружный диаметр трубки: D2 | 28 Наружный диаметр трубки: D3 | 28L Наружный диаметр трубки: D4 | 30.5 Размеры: I1, мм | 47 Размеры: L1, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0206L-45 Код заказа | M45x2.0 Резьба: Е | M45x2.0 Резьба: F | M45x2.0 Резьба: G | 35 Наружный диаметр трубки: D1 | 35 Наружный диаметр трубки: D2 | 35 Наружный диаметр трубки: D3 | 35L Наружный диаметр трубки: D4 | 34.5 Размеры: I1, мм | 56 Размеры: L1, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0206L-52 Код заказа | M52x2.0 Резьба: Е | M52x2.0 Резьба: F | M52x2.0 Резьба: G | 42 Наружный диаметр трубки: D1 | 42 Наружный диаметр трубки: D2 | 42 Наружный диаметр трубки: D3 | 42L Наружный диаметр трубки: D4 | 40 Размеры: I1, мм | 63 Размеры: L1, мм | 50 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0206S-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | M14x1.5 Резьба: G | 6 Наружный диаметр трубки: D1 | 6 Наружный диаметр трубки: D2 | 6 Наружный диаметр трубки: D3 | 6S Наружный диаметр трубки: D4 | 16 Размеры: I1, мм | 31 Размеры: L1, мм | 12 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0206S-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | M16x1.5 Резьба: G | 8 Наружный диаметр трубки: D1 | 8 Наружный диаметр трубки: D2 | 8 Наружный диаметр трубки: D3 | 8S Наружный диаметр трубки: D4 | 17 Размеры: I1, мм | 32 Размеры: L1, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0206S-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | M18x1.5 Резьба: G | 10 Наружный диаметр трубки: D1 | 10 Наружный диаметр трубки: D2 | 10 Наружный диаметр трубки: D3 | 10S Наружный диаметр трубки: D4 | 17.5 Размеры: I1, мм | 34 Размеры: L1, мм | 17 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0206S-20 Код заказа | М20x1.5 Резьба: Е | М20x1.5 Резьба: F | М20x1.5 Резьба: G | 12 Наружный диаметр трубки: D1 | 12 Наружный диаметр трубки: D2 | 12 Наружный диаметр трубки: D3 | 12S Наружный диаметр трубки: D4 | 21.5 Размеры: I1, мм | 38 Размеры: L1, мм | 17 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0206S-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | M22x1.5 Резьба: G | 14 Наружный диаметр трубки: D1 | 14 Наружный диаметр трубки: D2 | 14 Наружный диаметр трубки: D3 | 14S Наружный диаметр трубки: D4 | 22 Размеры: I1, мм | 40 Размеры: L1, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0206S-24 Код заказа | M24x1.5 Резьба: Е | M24x1.5 Резьба: F | M24x1.5 Резьба: G | 16 Наружный диаметр трубки: D1 | 16 Наружный диаметр трубки: D2 | 16 Наружный диаметр трубки: D3 | 16S Наружный диаметр трубки: D4 | 24.5 Размеры: I1, мм | 43 Размеры: L1, мм | 24 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0206S-30 Код заказа | M30x2.0 Резьба: Е | M30x2.0 Резьба: F | M30x2.0 Резьба: G | 20 Наружный диаметр трубки: D1 | 20 Наружный диаметр трубки: D2 | 20 Наружный диаметр трубки: D3 | 20S Наружный диаметр трубки: D4 | 26.5 Размеры: I1, мм | 48 Размеры: L1, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0206S-36 Код заказа | M36x2.0 Резьба: Е | M36x2.0 Резьба: F | M36x2.0 Резьба: G | 25 Наружный диаметр трубки: D1 | 25 Наружный диаметр трубки: D2 | 25 Наружный диаметр трубки: D3 | 25S Наружный диаметр трубки: D4 | 30 Размеры: I1, мм | 54 Размеры: L1, мм | 36 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S0206S-42 Код заказа | M42x2.0 Резьба: Е | M42x2.0 Резьба: F | M42x2.0 Резьба: G | 30 Наружный диаметр трубки: D1 | 30 Наружный диаметр трубки: D2 | 30 Наружный диаметр трубки: D3 | 30S Наружный диаметр трубки: D4 | 35.5 Размеры: I1, мм | 62 Размеры: L1, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0206S-52 Код заказа | M52x2.0 Резьба: Е | M52x2.0 Резьба: F | M52x2.0 Резьба: G | 38 Наружный диаметр трубки: D1 | 38 Наружный диаметр трубки: D2 | 38 Наружный диаметр трубки: D3 | 38S Наружный диаметр трубки: D4 | 41 Размеры: I1, мм | 72 Размеры: L1, мм | 50 Размеры: S1, мм | 60 Размеры: S2, мм | |
