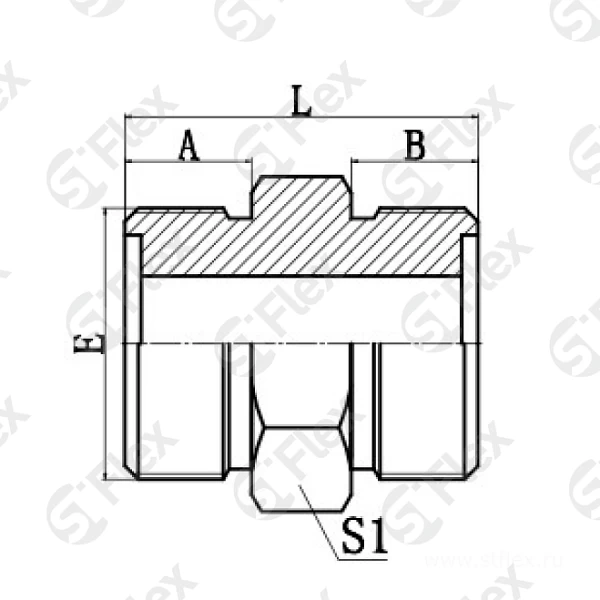

Прямой, ORFS Метрический, проходной (ш-ш)
Ссылка скопирована
Стандарты
GB/T 9065.3-2020
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу S...SS
Уплотнение
Кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0101-12 Код заказа | M12x1.25 Резьба: Е | M12x1.25 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0101-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0101-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0101-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0101-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | 12 Размеры: B, мм | 12 Размеры: A, мм | 32 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0101-27 Код заказа | M27x1.5 Резьба: Е | M27x1.5 Резьба: F | 13 Размеры: B, мм | 13 Размеры: A, мм | 36 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0101-30 Код заказа | M30x1.5 Резьба: Е | M30x1.5 Резьба: F | 14 Размеры: B, мм | 14 Размеры: A, мм | 39 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0101-36 Код заказа | M36x2.0 Резьба: Е | M36x2.0 Резьба: F | 16 Размеры: B, мм | 16 Размеры: A, мм | 43 Размеры: L, мм | 38 Размеры: S1, мм | |
| S0101-39 Код заказа | M39x2.0 Резьба: Е | M39x2.0 Резьба: F | 18 Размеры: B, мм | 18 Размеры: A, мм | 49 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0101-42 Код заказа | M42x2.0 Резьба: Е | M42x2.0 Резьба: F | 20 Размеры: B, мм | 20 Размеры: A, мм | 53 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0101-45 Код заказа | M45x2.0 Резьба: Е | M45x2.0 Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 55 Размеры: L, мм | 46 Размеры: S1, мм | |
| S0101-52 Код заказа | M52x2.0 Резьба: Е | M52x2.0 Резьба: F | 22 Размеры: B, мм | 22 Размеры: A, мм | 59 Размеры: L, мм | 55 Размеры: S1, мм | |
| S0101-60 Код заказа | M60x2.0 Резьба: Е | M60x2.0 Резьба: F | 24 Размеры: B, мм | 24 Размеры: A, мм | 65 Размеры: L, мм | 65 Размеры: S1, мм | |
| S0101-64 Код заказа | M64x2.0 Резьба: Е | M64x2.0 Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 71 Размеры: L, мм | 70 Размеры: S1, мм | |
