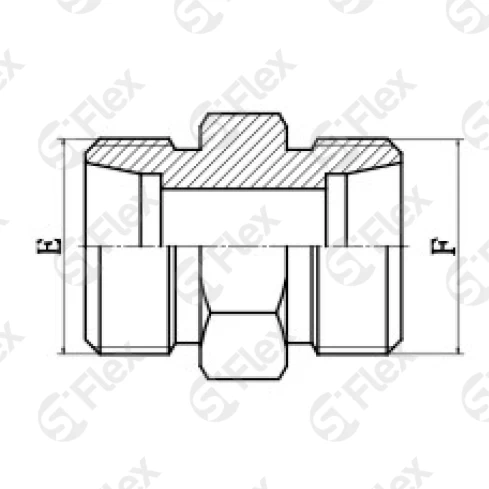

Прямой, DKO-L/S 24°, проходной (ш-ш)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Е | F | D | D1 | I1, мм | L1, мм | S1, мм | S2, мм | S3, мм | штук | |
| S0201L-12 Код заказа | M12x1.5 Резьба: Е | M12x1.5 Резьба: F | 6L Наружный диаметр трубки: D | 6 Наружный диаметр трубки: D1 | 10 Размеры: I1, мм | 37 Размеры: L1, мм | 12 Размеры: S1, мм | 14 Размеры: S2, мм | 14 Размеры: S3, мм | |
| S0201L-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | 8L Наружный диаметр трубки: D | 8 Наружный диаметр трубки: D1 | 11 Размеры: I1, мм | 40 Размеры: L1, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | 17 Размеры: S3, мм | |
| S0201L-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | 10L Наружный диаметр трубки: D | 10 Наружный диаметр трубки: D1 | 13 Размеры: I1, мм | 42 Размеры: L1, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S0201L-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | 12L Наружный диаметр трубки: D | 12 Наружный диаметр трубки: D1 | 14 Размеры: I1, мм | 43 Размеры: L1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S0201L-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | 15L Наружный диаметр трубки: D | 15 Наружный диаметр трубки: D1 | 16 Размеры: I1, мм | 46 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S0201L-26 Код заказа | M26x1.5 Резьба: Е | M26x1.5 Резьба: F | 18L Наружный диаметр трубки: D | 18 Наружный диаметр трубки: D1 | 16 Размеры: I1, мм | 48 Размеры: L1, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | 32 Размеры: S3, мм | |
| S0201L-30 Код заказа | M30x2.0 Резьба: Е | M30x2.0 Резьба: F | 22L Наружный диаметр трубки: D | 22 Наружный диаметр трубки: D1 | 20 Размеры: I1, мм | 52 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | 36 Размеры: S3, мм | |
| S0201L-36 Код заказа | M36x2.0 Резьба: Е | M36x2.0 Резьба: F | 28L Наружный диаметр трубки: D | 28 Наружный диаметр трубки: D1 | 21 Размеры: I1, мм | 54 Размеры: L1, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 41 Размеры: S3, мм | |
| S0201L-45 Код заказа | M45x2.0 Резьба: Е | M45x2.0 Резьба: F | 35L Наружный диаметр трубки: D | 35 Наружный диаметр трубки: D1 | 20 Размеры: I1, мм | 63 Размеры: L1, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм | 50 Размеры: S3, мм | |
| S0201L-52 Код заказа | M52x2.0 Резьба: Е | M52x2.0 Резьба: F | 42L Наружный диаметр трубки: D | 42 Наружный диаметр трубки: D1 | 21 Размеры: I1, мм | 66 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | 60 Размеры: S3, мм | |
| S0201S-14 Код заказа | M14x1.5 Резьба: Е | M14x1.5 Резьба: F | 6S Наружный диаметр трубки: D | 6 Наружный диаметр трубки: D1 | 16 Размеры: I1, мм | 45 Размеры: L1, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | 17 Размеры: S3, мм | |
| S0201S-16 Код заказа | M16x1.5 Резьба: Е | M16x1.5 Резьба: F | 8S Наружный диаметр трубки: D | 8 Наружный диаметр трубки: D1 | 18 Размеры: I1, мм | 47 Размеры: L1, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S0201S-18 Код заказа | M18x1.5 Резьба: Е | M18x1.5 Резьба: F | 10S Наружный диаметр трубки: D | 10 Наружный диаметр трубки: D1 | 17 Размеры: I1, мм | 49 Размеры: L1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S0201S-20 Код заказа | М20x1.5 Резьба: Е | М20x1.5 Резьба: F | 12S Наружный диаметр трубки: D | 12 Наружный диаметр трубки: D1 | 19 Размеры: I1, мм | 51 Размеры: L1, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | 24 Размеры: S3, мм | |
| S0201S-22 Код заказа | M22x1.5 Резьба: Е | M22x1.5 Резьба: F | 14S Наружный диаметр трубки: D | 14 Наружный диаметр трубки: D1 | 22 Размеры: I1, мм | 57 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S0201S-24 Код заказа | M24x1.5 Резьба: Е | M24x1.5 Резьба: F | 16S Наружный диаметр трубки: D | 16 Наружный диаметр трубки: D1 | 21 Размеры: I1, мм | 57 Размеры: L1, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм | 30 Размеры: S3, мм | |
| S0201S-30 Код заказа | M30x2.0 Резьба: Е | M30x2.0 Резьба: F | 20S Наружный диаметр трубки: D | 20 Наружный диаметр трубки: D1 | 23 Размеры: I1, мм | 66 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | 36 Размеры: S3, мм | |
| S0201S-36 Код заказа | M36x2.0 Резьба: Е | M36x2.0 Резьба: F | 25S Наружный диаметр трубки: D | 25 Наружный диаметр трубки: D1 | 26 Размеры: I1, мм | 74 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | 46 Размеры: S3, мм | |
| S0201S-42 Код заказа | M42x2.0 Резьба: Е | M42x2.0 Резьба: F | 30S Наружный диаметр трубки: D | 30 Наружный диаметр трубки: D1 | 27 Размеры: I1, мм | 80 Размеры: L1, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм | 50 Размеры: S3, мм | |
| S0201S-52 Код заказа | M52x2.0 Резьба: Е | M52x2.0 Резьба: F | 38S Наружный диаметр трубки: D | 38 Наружный диаметр трубки: D1 | 29 Размеры: I1, мм | 90 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | 60 Размеры: S3, мм | |
