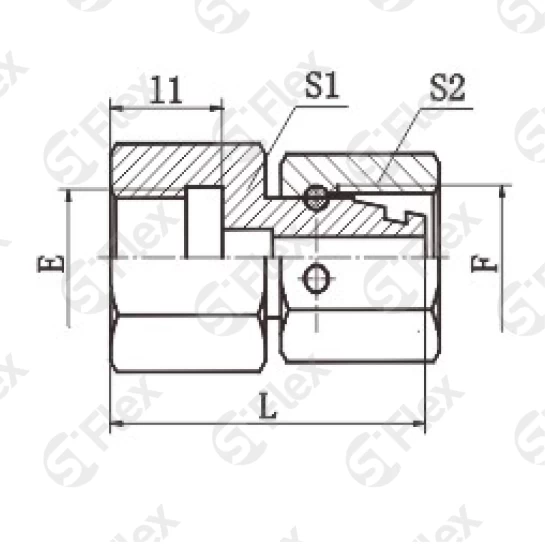

Прямой, DKO-L/S 24°—Резьба G (BSPP), для подключения манометра (г-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | F | D1 | L, мм | I1, мм | S1, мм | S2, мм | штук | |
| S0250L-04-12GS Код заказа | G1/4x19 Резьба: Е | M12x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 30.5 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0250L-04-14GS Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 31 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0250L-04-16GS Код заказа | G1/4x19 Резьба: Е | M16x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 31 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0250L-04-18GS Код заказа | G1/4x19 Резьба: Е | M18x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 32 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0250S-04-14GS Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 31 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0250S-04-16GS Код заказа | G1/4x19 Резьба: Е | M16x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 31 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0250S-04-18GS Код заказа | G1/4x19 Резьба: Е | M18x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 31.5 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0250S-04-2OGS Код заказа | G1/4x19 Резьба: Е | М20x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 31 Размеры: L, мм | 11 Размеры: I1, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0250S-08-14GS Код заказа | G1/2x14 Резьба: Е | M14x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 39 Размеры: L, мм | 17 Размеры: I1, мм | 27 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0250S-08-16GS Код заказа | G1/2x14 Резьба: Е | M16x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 39 Размеры: L, мм | 17 Размеры: I1, мм | 27 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0250S-08-18GS Код заказа | G1/2x14 Резьба: Е | M18x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 38.5 Размеры: L, мм | 17 Размеры: I1, мм | 27 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0250S-08-2OGS Код заказа | G1/2x14 Резьба: Е | М20x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 39 Размеры: L, мм | 17 Размеры: I1, мм | 27 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0249S-20-08G Код заказа | М20x1.5 Резьба: Е | G1/2x14 Резьба: F | 12 Наружный диаметр трубки: D1 | — Размеры: L, мм | 9 Размеры: I1, мм | 27 Размеры: S1, мм | 24 Размеры: S2, мм | |
