Прямой, DKO-L/S 24°—Резьба G (BSPP), для подключения манометра (ш-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

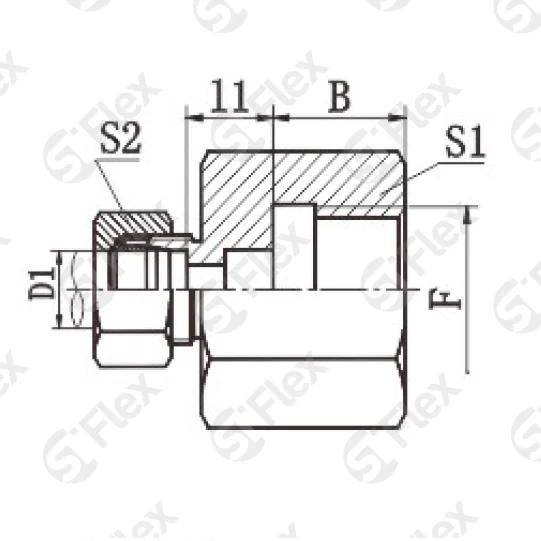

| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | F | D1 | B, мм | I1, мм | S1, мм | S2, мм | штук | |
| S0249L-12-04G Код заказа | M12x1.5 Резьба: Е | G1/4x19 Резьба: F | 6 Наружный диаметр трубки: D1 | 11 Размеры: B, мм | 9 Размеры: I1, мм | 19 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0249L-14-04G Код заказа | M14x1.5 Резьба: Е | G1/4x19 Резьба: F | 8 Наружный диаметр трубки: D1 | 11 Размеры: B, мм | 9 Размеры: I1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0249L-16-04G Код заказа | M16x1.5 Резьба: Е | G1/4x19 Резьба: F | 10 Наружный диаметр трубки: D1 | 11 Размеры: B, мм | 9 Размеры: I1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0249L-18-04G Код заказа | M18x1.5 Резьба: Е | G1/4x19 Резьба: F | 12 Наружный диаметр трубки: D1 | 11 Размеры: B, мм | 10 Размеры: I1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0249S-14-08G Код заказа | M14x1.5 Резьба: Е | G1/2x14 Резьба: F | 6 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 10 Размеры: I1, мм | 27 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0249S-16-08G Код заказа | M16x1.5 Резьба: Е | G1/2x14 Резьба: F | 8 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 10 Размеры: I1, мм | 27 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0249S-18-08G Код заказа | M18x1.5 Резьба: Е | G1/2x14 Резьба: F | 10 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 10 Размеры: I1, мм | 27 Размеры: S1, мм | 22 Размеры: S2, мм | |
