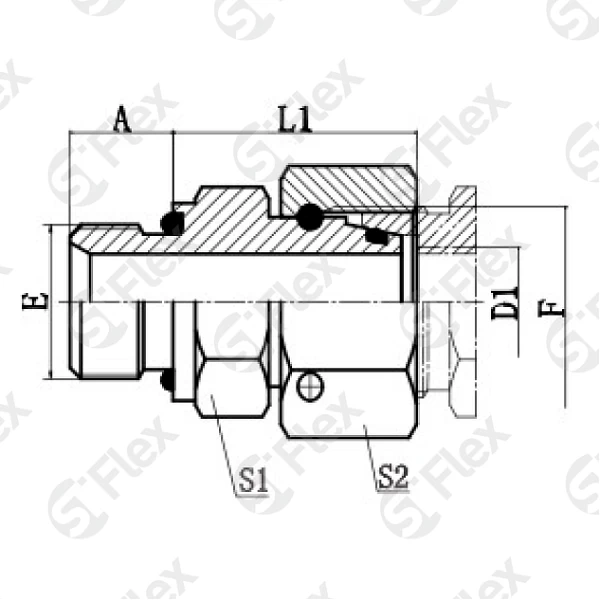

Прямой, DKO-L/S 24°—Резьба G (BSPP), ED - уплотнение, ввертной (ш.к.-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | F | D1 | A, мм | L1, мм | S1, мм | S2, мм | штук | |
| S0238L-02-12WD Код заказа | G1/8x28 Резьба: Е | M12x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 8 Размеры: A, мм | 24.5 Размеры: L1, мм | 14 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0238L-04-14WD Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 29.5 Размеры: L1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0238L-04-16WD Код заказа | G1/4x19 Резьба: Е | M16x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 27.5 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0238L-06-18WD Код заказа | G3/8x19 Резьба: Е | M18x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 34 Размеры: L1, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0238S-04-16WD Код заказа | G1/4x19 Резьба: Е | M16x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 29.5 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0238S-06-18WD Код заказа | G3/8x19 Резьба: Е | M18x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 32 Размеры: L1, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0238S-06-20WD Код заказа | G3/8x19 Резьба: Е | М20x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 34 Размеры: L1, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0238S-08-22WD Код заказа | G1/2x14 Резьба: Е | M22x1.5 Резьба: F | 14 Наружный диаметр трубки: D1 | 14 Размеры: A, мм | 36.5 Размеры: L1, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0238S-08-24WD Код заказа | G1/2x14 Резьба: Е | M24x1.5 Резьба: F | 16 Наружный диаметр трубки: D1 | 14 Размеры: A, мм | 37 Размеры: L1, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0238S-12-30WD Код заказа | G3/4x14 Резьба: Е | M30x2.0 Резьба: F | 20 Наружный диаметр трубки: D1 | 16 Размеры: A, мм | 43 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0238S-16-36WD Код заказа | G1x11 Резьба: Е | M36x2.0 Резьба: F | 25 Наружный диаметр трубки: D1 | 18 Размеры: A, мм | 48 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S0238S-20-42WD Код заказа | G1-1/4x11 Резьба: Е | M42x2.0 Резьба: F | 30 Наружный диаметр трубки: D1 | 20 Размеры: A, мм | 51 Размеры: L1, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0238S-24-52WD Код заказа | G1-1/2x11 Резьба: Е | M52x2.0 Резьба: F | 38 Наружный диаметр трубки: D1 | 22 Размеры: A, мм | 60 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0238L-08-22WD Код заказа | G1/2x14 Резьба: Е | M22x1.5 Резьба: F | 15 Наружный диаметр трубки: D1 | 14 Размеры: A, мм | 32 Размеры: L1, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0238L-08-26WD Код заказа | G1/2x14 Резьба: Е | M26x1.5 Резьба: F | 18 Наружный диаметр трубки: D1 | 14 Размеры: A, мм | 31.5 Размеры: L1, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0238L-12-30WD Код заказа | G3/4x14 Резьба: Е | M30x2.0 Резьба: F | 22 Наружный диаметр трубки: D1 | 16 Размеры: A, мм | 32.5 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0238L-16-36WD Код заказа | G1x11 Резьба: Е | M36x2.0 Резьба: F | 28 Наружный диаметр трубки: D1 | 18 Размеры: A, мм | 35 Размеры: L1, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0238L-20-45WD Код заказа | G1-1/4x11 Резьба: Е | M45x2.0 Резьба: F | 35 Наружный диаметр трубки: D1 | 20 Размеры: A, мм | 42.5 Размеры: L1, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0238L-24-52WD Код заказа | G1-1/2x11 Резьба: Е | M52x2.0 Резьба: F | 42 Наружный диаметр трубки: D1 | 22 Размеры: A, мм | 46.5 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0238S-04-14WD Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 12 Размеры: A, мм | 27 Размеры: L1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
