Прямой DKO-L/S 24°—Резьба G (BSPP), проходной (ш-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

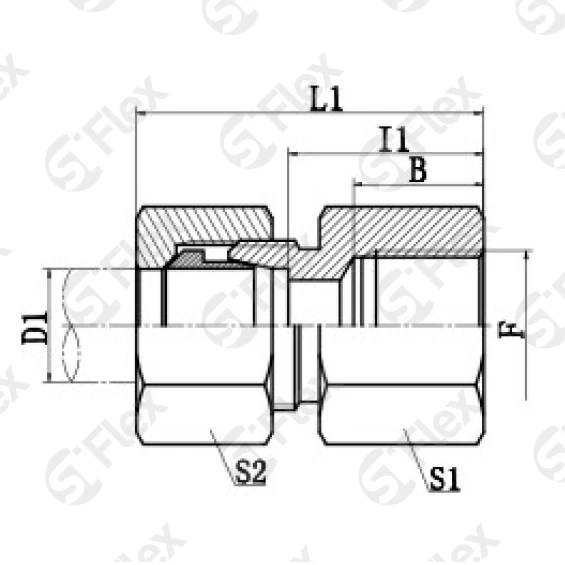

| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | F | D1 | I1, мм | L1, мм | S1, мм | S2, мм | штук | |
| S0248L-12-02 Код заказа | M12x1.5 Резьба: Е | G1/8x28 Резьба: F | 6 Наружный диаметр трубки: D1 | 19 Размеры: I1, мм | 34 Размеры: L1, мм | 14 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0248L-12-04 Код заказа | M12x1.5 Резьба: Е | G1/4x19 Резьба: F | 6 Наружный диаметр трубки: D1 | 23 Размеры: I1, мм | 36 Размеры: L1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0248L-14-04 Код заказа | M14x1.5 Резьба: Е | G1/4x19 Резьба: F | 8 Наружный диаметр трубки: D1 | 24 Размеры: I1, мм | 39 Размеры: L1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0248L-14-06 Код заказа | M14x1.5 Резьба: Е | G3/8x19 Резьба: F | 8 Наружный диаметр трубки: D1 | 25 Размеры: I1, мм | 40 Размеры: L1, мм | 24 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0248L-14-08 Код заказа | M14x1.5 Резьба: Е | G1/2x14 Резьба: F | 8 Наружный диаметр трубки: D1 | 29 Размеры: I1, мм | 44 Размеры: L1, мм | 27 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0248L-16-04 Код заказа | M16x1.5 Резьба: Е | G1/4x19 Резьба: F | 10 Наружный диаметр трубки: D1 | 25 Размеры: I1, мм | 40 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0248L-16-06 Код заказа | M16x1.5 Резьба: Е | G3/8x19 Резьба: F | 10 Наружный диаметр трубки: D1 | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 24 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0248L-16-08 Код заказа | M16x1.5 Резьба: Е | G1/2x14 Резьба: F | 10 Наружный диаметр трубки: D1 | 30 Размеры: I1, мм | 45 Размеры: L1, мм | 27 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0248L-18-04 Код заказа | M18x1.5 Резьба: Е | G1/4x19 Резьба: F | 12 Наружный диаметр трубки: D1 | 23 Размеры: I1, мм | 38 Размеры: L1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0248L-18-08 Код заказа | M18x1.5 Резьба: Е | G1/2x14 Резьба: F | 12 Наружный диаметр трубки: D1 | 30 Размеры: I1, мм | 45 Размеры: L1, мм | 27 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0248L-22-06 Код заказа | M22x1.5 Резьба: Е | G3/8x19 Резьба: F | 15 Наружный диаметр трубки: D1 | 28 Размеры: I1, мм | 43 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0248L-22-08 Код заказа | M22x1.5 Резьба: Е | G1/2x14 Резьба: F | 15 Наружный диаметр трубки: D1 | 31 Размеры: I1, мм | 46 Размеры: L1, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0248L-26-08 Код заказа | M26x1.5 Резьба: Е | G1/2x14 Резьба: F | 18 Наружный диаметр трубки: D1 | 30.5 Размеры: I1, мм | 47 Размеры: L1, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0248L-30-12 Код заказа | M30x2.0 Резьба: Е | G3/4x14 Резьба: F | 22 Наружный диаметр трубки: D1 | 35.5 Размеры: I1, мм | 52 Размеры: L1, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0248L-36-16 Код заказа | M36x2.0 Резьба: Е | G1x11 Резьба: F | 28 Наружный диаметр трубки: D1 | 38 Размеры: I1, мм | 55 Размеры: L1, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0248L-45-20 Код заказа | M45x2.0 Резьба: Е | G1-1/4x11 Резьба: F | 35 Наружный диаметр трубки: D1 | 41 Размеры: I1, мм | 63 Размеры: L1, мм | 55 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0248L-52-24 Код заказа | M52x2.0 Резьба: Е | G1-1/2x11 Резьба: F | 42 Наружный диаметр трубки: D1 | 42.5 Размеры: I1, мм | 65 Размеры: L1, мм | 60 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0248S-14-04 Код заказа | M14x1.5 Резьба: Е | G1/4x19 Резьба: F | 6 Наружный диаметр трубки: D1 | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0248S-16-04 Код заказа | M16x1.5 Резьба: Е | G1/4x19 Резьба: F | 8 Наружный диаметр трубки: D1 | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0248S-18-06 Код заказа | M18x1.5 Резьба: Е | G3/8x19 Резьба: F | 10 Наружный диаметр трубки: D1 | 26.5 Размеры: I1, мм | 43 Размеры: L1, мм | 24 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0248S-20-06 Код заказа | М20x1.5 Резьба: Е | G3/8x19 Резьба: F | 12 Наружный диаметр трубки: D1 | 27.5 Размеры: I1, мм | 28 Размеры: L1, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0248S-20-08 Код заказа | М20x1.5 Резьба: Е | G1/2x14 Резьба: F | 12 Наружный диаметр трубки: D1 | 30.5 Размеры: I1, мм | 31 Размеры: L1, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0248S-22-08 Код заказа | M22x1.5 Резьба: Е | G1/2x14 Резьба: F | 14 Наружный диаметр трубки: D1 | 32 Размеры: I1, мм | 50 Размеры: L1, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0248S-24-08 Код заказа | M24x1.5 Резьба: Е | G1/2x14 Резьба: F | 16 Наружный диаметр трубки: D1 | 31.5 Размеры: I1, мм | 50 Размеры: L1, мм | 30 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0248S-30-12 Код заказа | M30x2.0 Резьба: Е | G3/4x14 Резьба: F | 20 Наружный диаметр трубки: D1 | 34.5 Размеры: I1, мм | 56 Размеры: L1, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0248S-36-16 Код заказа | M36x2.0 Резьба: Е | G1x11 Резьба: F | 25 Наружный диаметр трубки: D1 | 37.5 Размеры: I1, мм | 62 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S0248S-42-20 Код заказа | M42x2.0 Резьба: Е | G1-1/4x11 Резьба: F | 30 Наружный диаметр трубки: D1 | 42 Размеры: I1, мм | 69 Размеры: L1, мм | 55 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0248S-52-24 Код заказа | M52x2.0 Резьба: Е | G1-1/2x11 Резьба: F | 38 Наружный диаметр трубки: D1 | 43.5 Размеры: I1, мм | 74 Размеры: L1, мм | 60 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0248L-18-06 Код заказа | M18x1.5 Резьба: Е | G3/8x19 Резьба: F | 12 Наружный диаметр трубки: D1 | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 24 Размеры: S1, мм | 22 Размеры: S2, мм | |
