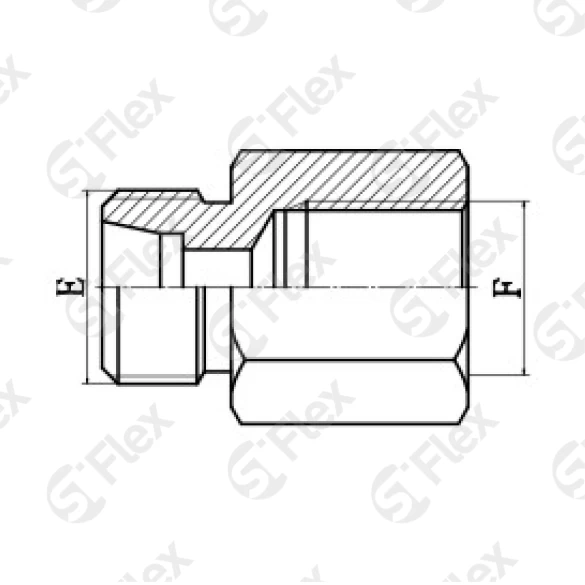

Прямой, DKO-L/S 24°—Резьба G (BSPP), проходной (ш-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

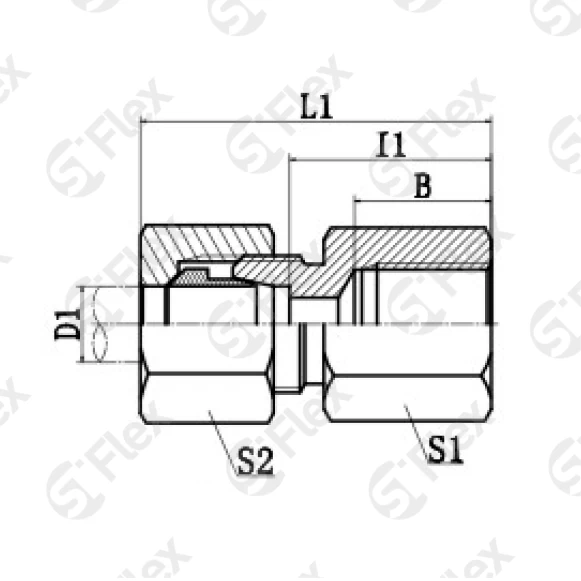

| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | D1 | B, мм | I1, мм | L1, мм | S1, мм | S2, мм | штук | |
| S0253L-12-10 Код заказа | M12x1.5 Резьба: Е | M10x1 Резьба: F | 6 Наружный диаметр трубки: D1 | 12.5 Размеры: B, мм | 19.5 Размеры: I1, мм | 34 Размеры: L1, мм | 14 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0253L-14-12 Код заказа | M14x1.5 Резьба: Е | M12x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 24 Размеры: I1, мм | 39 Размеры: L1, мм | 17 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0253L-16-14 Код заказа | M16x1.5 Резьба: Е | M14x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 25 Размеры: I1, мм | 40 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0253L-18-16 Код заказа | M18x1.5 Резьба: Е | M16x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0253L-22-18 Код заказа | M22x1.5 Резьба: Е | M18x1.5 Резьба: F | 15 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 28 Размеры: I1, мм | 43 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0253L-26-22 Код заказа | M26x1.5 Резьба: Е | M22x1.5 Резьба: F | 18 Наружный диаметр трубки: D1 | 19 Размеры: B, мм | 29.5 Размеры: I1, мм | 46 Размеры: L1, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0253L-30-26 Код заказа | M30x2.0 Резьба: Е | M26x1.5 Резьба: F | 22 Наружный диаметр трубки: D1 | 21 Размеры: B, мм | 34.5 Размеры: I1, мм | 51 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0253L-36-33 Код заказа | M36x2.0 Резьба: Е | M33x2.0 Резьба: F | 28 Наружный диаметр трубки: D1 | 24 Размеры: B, мм | 37.5 Размеры: I1, мм | 54 Размеры: L1, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0253L-45-42 Код заказа | M45x2.0 Резьба: Е | M42x2.0 Резьба: F | 35 Наружный диаметр трубки: D1 | 26 Размеры: B, мм | 40.5 Размеры: I1, мм | 62 Размеры: L1, мм | 55 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0253L-52-48 Код заказа | M52x2.0 Резьба: Е | M48x2.0 Резьба: F | 42 Наружный диаметр трубки: D1 | 28 Размеры: B, мм | 42 Размеры: I1, мм | 65 Размеры: L1, мм | 60 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0253S-14-12 Код заказа | M14x1.5 Резьба: Е | M12x1.5 Резьба: F | 6 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 17 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0253S-16-14 Код заказа | M16x1.5 Резьба: Е | M14x1.5 Резьба: F | 8 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 26 Размеры: I1, мм | 41 Размеры: L1, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0253S-18-16 Код заказа | M18x1.5 Резьба: Е | M16x1.5 Резьба: F | 10 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 26.5 Размеры: I1, мм | 43 Размеры: L1, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0253S-20-18 Код заказа | М20x1.5 Резьба: Е | M18x1.5 Резьба: F | 12 Наружный диаметр трубки: D1 | 17 Размеры: B, мм | 27.5 Размеры: I1, мм | 44 Размеры: L1, мм | 24 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0253S-22-20 Код заказа | M22x1.5 Резьба: Е | М20x1.5 Резьба: F | 14 Наружный диаметр трубки: D1 | 19 Размеры: B, мм | 31 Размеры: I1, мм | 49 Размеры: L1, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0253S-24-22 Код заказа | M24x1.5 Резьба: Е | M22x1.5 Резьба: F | 16 Наружный диаметр трубки: D1 | 19 Размеры: B, мм | 30.5 Размеры: I1, мм | 49 Размеры: L1, мм | 30 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0253S-30-27 Код заказа | M30x2.0 Резьба: Е | M27x2.0 Резьба: F | 20 Наружный диаметр трубки: D1 | 22 Размеры: B, мм | 34.5 Размеры: I1, мм | 56 Размеры: L1, мм | 36 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0253S-36-33 Код заказа | M36x2.0 Резьба: Е | M33x2.0 Резьба: F | 25 Наружный диаметр трубки: D1 | 24 Размеры: B, мм | 37 Размеры: I1, мм | 61 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S0253S-42 Код заказа | M42x2.0 Резьба: Е | M42x2.0 Резьба: F | 30 Наружный диаметр трубки: D1 | 26 Размеры: B, мм | 41.5 Размеры: I1, мм | 68 Размеры: L1, мм | 55 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0253S-52-48 Код заказа | M52x2.0 Резьба: Е | M48x2.0 Резьба: F | 38 Наружный диаметр трубки: D1 | 28 Размеры: B, мм | 43 Размеры: I1, мм | 74 Размеры: L1, мм | 60 Размеры: S1, мм | 60 Размеры: S2, мм | |
