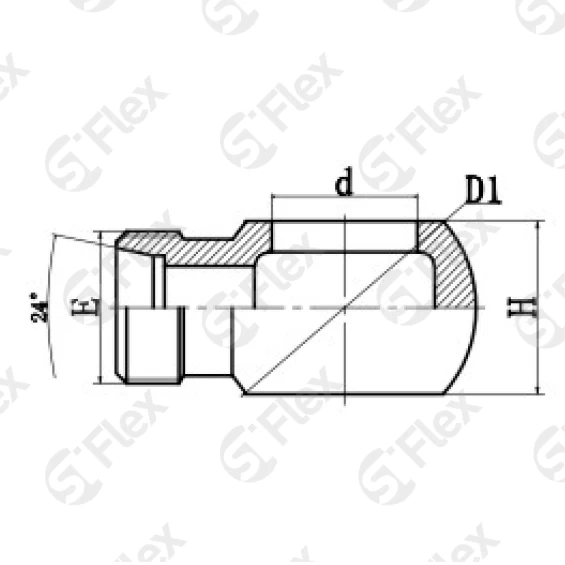

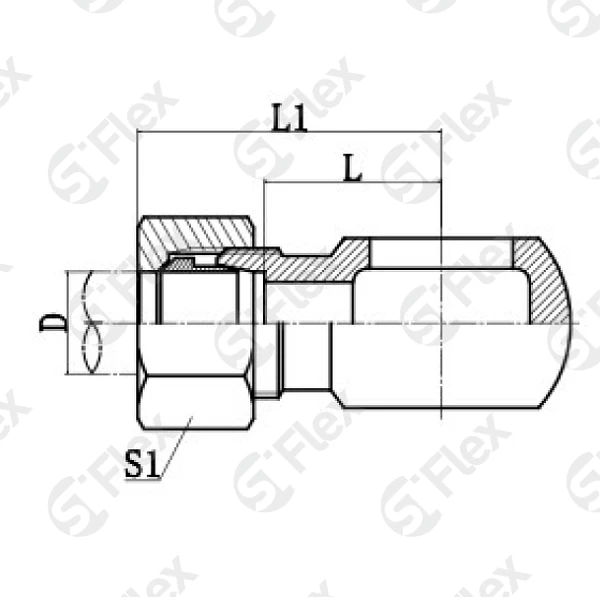

Прямой, DKO-L/S 24°—Соединение BANJO M, проходной (ш-г)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е | D | H, мм | L, мм | L1, мм | S1, мм | D1, мм | d, мм | штук | |
| S0255S-22-18 Код заказа | M22x1.5 Резьба: Е | — Наружный диаметр трубки: D | 20 Размеры: H, мм | 28 Размеры: L, мм | 46 Размеры: L1, мм | 27 Размеры: S1, мм | — Размеры: D1, мм | 20 Размеры: d, мм | |
| S0255S-24-22 Код заказа | M24x1.5 Резьба: Е | — Наружный диаметр трубки: D | 25 Размеры: H, мм | 28.5 Размеры: L, мм | 46.5 Размеры: L1, мм | 30 Размеры: S1, мм | — Размеры: D1, мм | 25 Размеры: d, мм | |
| S0255S-30-26 Код заказа | M30x2.0 Резьба: Е | — Наружный диаметр трубки: D | 30 Размеры: H, мм | 37 Размеры: L, мм | 58.5 Размеры: L1, мм | 36 Размеры: S1, мм | — Размеры: D1, мм | 30 Размеры: d, мм | |
| S0255L-12-10 Код заказа | M12x1.5 Резьба: Е | — Наружный диаметр трубки: D | 10 Размеры: H, мм | 16 Размеры: L, мм | 31 Размеры: L1, мм | 14 Размеры: S1, мм | — Размеры: D1, мм | 10 Размеры: d, мм | |
| S0255L-14-12 Код заказа | M14x1.5 Резьба: Е | — Наружный диаметр трубки: D | 12 Размеры: H, мм | 18.5 Размеры: L, мм | 33 Размеры: L1, мм | 17 Размеры: S1, мм | — Размеры: D1, мм | 12 Размеры: d, мм | |
| S0255L-16-14 Код заказа | M16x1.5 Резьба: Е | — Наружный диаметр трубки: D | 14 Размеры: H, мм | 20.5 Размеры: L, мм | 35 Размеры: L1, мм | 19 Размеры: S1, мм | — Размеры: D1, мм | 14 Размеры: d, мм | |
| S0255L-18-16 Код заказа | M18x1.5 Резьба: Е | — Наружный диаметр трубки: D | 16 Размеры: H, мм | 22 Размеры: L, мм | 37 Размеры: L1, мм | 22 Размеры: S1, мм | — Размеры: D1, мм | 16 Размеры: d, мм | |
| S0255L-22-18 Код заказа | M22x1.5 Резьба: Е | — Наружный диаметр трубки: D | 20 Размеры: H, мм | 23 Размеры: L, мм | 38 Размеры: L1, мм | 27 Размеры: S1, мм | — Размеры: D1, мм | 18 Размеры: d, мм | |
| S0255L-26-22 Код заказа | M26x1.5 Резьба: Е | — Наружный диаметр трубки: D | 25 Размеры: H, мм | 27.5 Размеры: L, мм | 43.5 Размеры: L1, мм | 32 Размеры: S1, мм | — Размеры: D1, мм | 22 Размеры: d, мм | |
| S0255L-30-26 Код заказа | M30x2.0 Резьба: Е | — Наружный диаметр трубки: D | 30 Размеры: H, мм | 34 Размеры: L, мм | 50.5 Размеры: L1, мм | 36 Размеры: S1, мм | — Размеры: D1, мм | 26 Размеры: d, мм | |
| S0255S-14-12 Код заказа | M14x1.5 Резьба: Е | — Наружный диаметр трубки: D | 12 Размеры: H, мм | 20.5 Размеры: L, мм | 35 Размеры: L1, мм | 17 Размеры: S1, мм | — Размеры: D1, мм | 12 Размеры: d, мм | |
| S0255S-16-14 Код заказа | M16x1.5 Резьба: Е | — Наружный диаметр трубки: D | 14 Размеры: H, мм | 22.5 Размеры: L, мм | 36 Размеры: L1, мм | 19 Размеры: S1, мм | — Размеры: D1, мм | 14 Размеры: d, мм | |
| S0255S-18-16 Код заказа | M18x1.5 Резьба: Е | — Наружный диаметр трубки: D | 16 Размеры: H, мм | 23 Размеры: L, мм | 39.5 Размеры: L1, мм | 22 Размеры: S1, мм | — Размеры: D1, мм | 16 Размеры: d, мм | |
| S0255S-20-18 Код заказа | М20x1.5 Резьба: Е | — Наружный диаметр трубки: D | 20 Размеры: H, мм | 25 Размеры: L, мм | 41 Размеры: L1, мм | 24 Размеры: S1, мм | — Размеры: D1, мм | 20 Размеры: d, мм | |
