Прямой, DKO-L/S 24°—Соединение BSP 60°, проходной (ш-ш)

Ссылка скопирована

Стандарты

ISO 8434-1
ISO 3861

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS

Тип

DKOL 24°
DKOS 24°

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

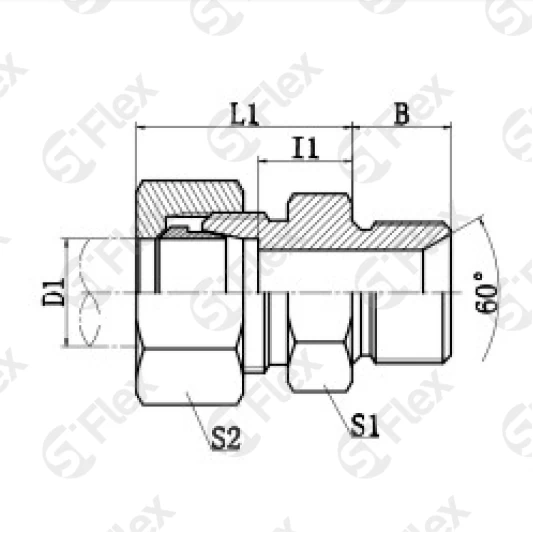

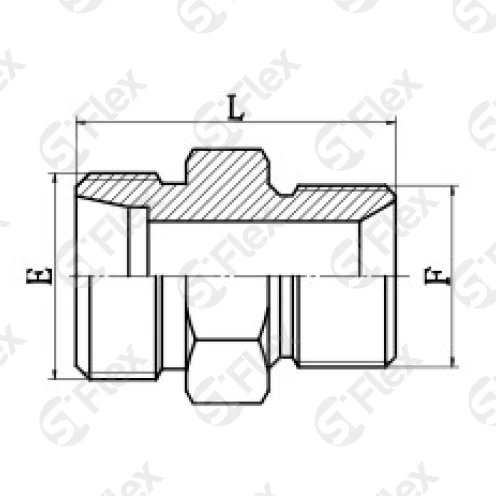

Код заказа	Резьба		Наружный диаметр трубки	Размеры						Количество
	Е	F	D1	B, мм	L, мм	I1, мм	L1, мм	S1, мм	S2, мм	штук
S0235L-12-02 Код заказа	M12x1.5 Резьба: Е	G1/8x28 Резьба: F	6 Наружный диаметр трубки: D1	10 Размеры: B, мм	24 Размеры: L, мм	8 Размеры: I1, мм	23 Размеры: L1, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-12-04 Код заказа	M12x1.5 Резьба: Е	G1/4x19 Резьба: F	6 Наружный диаметр трубки: D1	12 Размеры: B, мм	28 Размеры: L, мм	9 Размеры: I1, мм	24 Размеры: L1, мм	19 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-14-02 Код заказа	M14x1.5 Резьба: Е	G1/8x28 Резьба: F	8 Наружный диаметр трубки: D1	10 Размеры: B, мм	25 Размеры: L, мм	8 Размеры: I1, мм	23 Размеры: L1, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-14-04 Код заказа	M14x1.5 Резьба: Е	G1/4x19 Резьба: F	8 Наружный диаметр трубки: D1	12 Размеры: B, мм	28 Размеры: L, мм	9 Размеры: I1, мм	25 Размеры: L1, мм	19 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-14-06 Код заказа	M14x1.5 Резьба: Е	G3/8x19 Резьба: F	8 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	28.5 Размеры: L, мм	9 Размеры: I1, мм	24 Размеры: L1, мм	22 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-16-04 Код заказа	M16x1.5 Резьба: Е	G1/4x19 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	28 Размеры: L, мм	10 Размеры: I1, мм	25 Размеры: L1, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-16-06 Код заказа	M16x1.5 Резьба: Е	G3/8x19 Резьба: F	10 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	33 Размеры: L, мм	12.5 Размеры: I1, мм	25 Размеры: L1, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-16-08 Код заказа	M16x1.5 Резьба: Е	G1/2x14 Резьба: F	10 Наружный диаметр трубки: D1	16 Размеры: B, мм	32 Размеры: L, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	27 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-18-04 Код заказа	M18x1.5 Резьба: Е	G1/4x19 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	29 Размеры: L, мм	10 Размеры: I1, мм	25 Размеры: L1, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-18-06 Код заказа	M18x1.5 Резьба: Е	G3/8x19 Резьба: F	12 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	30.5 Размеры: L, мм	10 Размеры: I1, мм	25 Размеры: L1, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-18-08 Код заказа	M18x1.5 Резьба: Е	G1/2x14 Резьба: F	12 Наружный диаметр трубки: D1	16 Размеры: B, мм	33 Размеры: L, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	27 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-18-12 Код заказа	M18x1.5 Резьба: Е	G3/4x14 Резьба: F	12 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	36.5 Размеры: L, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	32 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-22-06 Код заказа	M22x1.5 Резьба: Е	G3/8x19 Резьба: F	15 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	31.5 Размеры: L, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-22-08 Код заказа	M22x1.5 Резьба: Е	G1/2x14 Резьба: F	15 Наружный диаметр трубки: D1	16 Размеры: B, мм	34 Размеры: L, мм	12 Размеры: I1, мм	27 Размеры: L1, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-26-08 Код заказа	M26x1.5 Резьба: Е	G1/2x14 Резьба: F	18 Наружный диаметр трубки: D1	16 Размеры: B, мм	35 Размеры: L, мм	11.5 Размеры: I1, мм	28 Размеры: L1, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-26-12 Код заказа	M26x1.5 Резьба: Е	G3/4x14 Резьба: F	18 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	35.5 Размеры: L, мм	11.5 Размеры: I1, мм	28 Размеры: L1, мм	32 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-30-12 Код заказа	M30x2.0 Резьба: Е	G3/4x14 Резьба: F	22 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	39.5 Размеры: L, мм	13.5 Размеры: I1, мм	30 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-36-12 Код заказа	M36x2.0 Резьба: Е	G1x11 Резьба: F	28 Наружный диаметр трубки: D1	20.5 Размеры: B, мм	42.5 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	41 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-45-20 Код заказа	M45x2.0 Резьба: Е	G1-1/4x11 Резьба: F	35 Наружный диаметр трубки: D1	20.5 Размеры: B, мм	45.5 Размеры: L, мм	15.5 Размеры: I1, мм	37 Размеры: L1, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235L-52-24 Код заказа	M52x2.0 Резьба: Е	G1-1/2x11 Резьба: F	42 Наружный диаметр трубки: D1	23 Размеры: B, мм	50 Размеры: L, мм	16 Размеры: I1, мм	39 Размеры: L1, мм	55 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-14-04 Код заказа	M14x1.5 Резьба: Е	G1/4x19 Резьба: F	6 Наружный диаметр трубки: D1	12 Размеры: B, мм	30 Размеры: L, мм	13 Размеры: I1, мм	28 Размеры: L1, мм	19 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-16-04 Код заказа	M16x1.5 Резьба: Е	G1/4x19 Резьба: F	8 Наружный диаметр трубки: D1	12 Размеры: B, мм	32 Размеры: L, мм	13 Размеры: I1, мм	28 Размеры: L1, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-16-06 Код заказа	M16x1.5 Резьба: Е	G3/8x19 Резьба: F	8 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	35.5 Размеры: L, мм	15 Размеры: I1, мм	32 Размеры: L1, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-18-04 Код заказа	M18x1.5 Резьба: Е	G1/4x19 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	32 Размеры: L, мм	12.5 Размеры: I1, мм	29 Размеры: L1, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-18-08 Код заказа	M18x1.5 Резьба: Е	G1/2x14 Резьба: F	10 Наружный диаметр трубки: D1	16 Размеры: B, мм	36 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	27 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-20-04 Код заказа	М20x1.5 Резьба: Е	G1/4x19 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	34 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	22 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-20-06 Код заказа	М20x1.5 Резьба: Е	G3/8x19 Резьба: F	12 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	35.5 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	22 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-20-08 Код заказа	М20x1.5 Резьба: Е	G1/2x14 Резьба: F	12 Наружный диаметр трубки: D1	16 Размеры: B, мм	38 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	27 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-22-08 Код заказа	M22x1.5 Резьба: Е	G1/2x14 Резьба: F	14 Наружный диаметр трубки: D1	16 Размеры: B, мм	40 Размеры: L, мм	16 Размеры: I1, мм	34 Размеры: L1, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-24-06 Код заказа	M24x1.5 Резьба: Е	G3/8x19 Резьба: F	16 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	37.5 Размеры: L, мм	15.5 Размеры: I1, мм	34 Размеры: L1, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-24-08 Код заказа	M24x1.5 Резьба: Е	G1/2x14 Резьба: F	16 Наружный диаметр трубки: D1	16 Размеры: B, мм	40 Размеры: L, мм	15.5 Размеры: I1, мм	34 Размеры: L1, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-24-12 Код заказа	M24x1.5 Резьба: Е	G3/4x14 Резьба: F	16 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	44.5 Размеры: L, мм	17.5 Размеры: I1, мм	36 Размеры: L1, мм	32 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-30-12 Код заказа	M30x2.0 Резьба: Е	G3/4x14 Резьба: F	20 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	48.5 Размеры: L, мм	17.5 Размеры: I1, мм	39 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-36-08 Код заказа	M36x2.0 Резьба: Е	G1/2x14 Резьба: F	25 Наружный диаметр трубки: D1	16 Размеры: B, мм	48 Размеры: L, мм	19 Размеры: I1, мм	43 Размеры: L1, мм	38 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-36-12 Код заказа	M36x2.0 Резьба: Е	G3/4x14 Резьба: F	25 Наружный диаметр трубки: D1	18.5 Размеры: B, мм	50.5 Размеры: L, мм	19 Размеры: I1, мм	43 Размеры: L1, мм	38 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-36-16 Код заказа	M36x2.0 Резьба: Е	G1x11 Резьба: F	25 Наружный диаметр трубки: D1	20.5 Размеры: B, мм	52.5 Размеры: L, мм	20 Размеры: I1, мм	44 Размеры: L1, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-42-20 Код заказа	M42x2.0 Резьба: Е	G1-1/4x11 Резьба: F	30 Наружный диаметр трубки: D1	20.5 Размеры: B, мм	54.5 Размеры: L, мм	21.5 Размеры: I1, мм	48 Размеры: L1, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-52-24 Код заказа	M52x2.0 Резьба: Е	G1-1/2x11 Резьба: F	38 Наружный диаметр трубки: D1	23 Размеры: B, мм	62 Размеры: L, мм	23 Размеры: I1, мм	54 Размеры: L1, мм	55 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0235S-18-06 Код заказа	M18x1.5 Резьба: Е	G3/8x19 Резьба: F	10 Наружный диаметр трубки: D1	13.5 Размеры: B, мм	33.5 Размеры: L, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
