Прямой, DKO-L/S 24°—Соединение DK/DKM, проходной (ш-ш)

Ссылка скопирована

Стандарты

ISO 8434-1
ISO 3861

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS

Тип

DKOL 24°
DKOS 24°

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

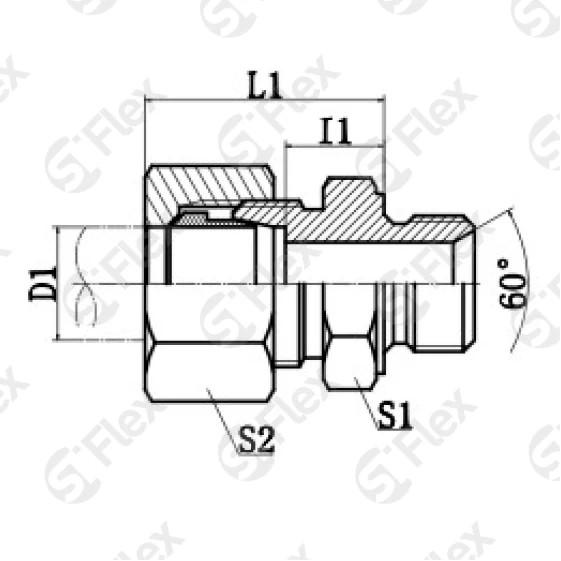

Код заказа	Резьба		Наружный диаметр трубки	Размеры					Количество
	Е	F	D1	B, мм	I1, мм	L1, мм	S1, мм	S2, мм	штук
S0240L-12-10 Код заказа	M12x1.5 Резьба: Е	M10x1 Резьба: F	6 Наружный диаметр трубки: D1	8 Размеры: B, мм	8.5 Размеры: I1, мм	23 Размеры: L1, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-14-18 Код заказа	M14x1.5 Резьба: Е	M18x1.5 Резьба: F	8 Наружный диаметр трубки: D1	12 Размеры: B, мм	11.5 Размеры: I1, мм	26 Размеры: L1, мм	24 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-16-14 Код заказа	M16x1.5 Резьба: Е	M14x1.5 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-16 Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	12 Размеры: I1, мм	27 Размеры: L1, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-16-18 Код заказа	M16x1.5 Резьба: Е	M18x1.5 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	12.5 Размеры: I1, мм	27 Размеры: L1, мм	24 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-16-22 Код заказа	M16x1.5 Резьба: Е	M22x1.5 Резьба: F	10 Наружный диаметр трубки: D1	14 Размеры: B, мм	14 Размеры: I1, мм	29 Размеры: L1, мм	27 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-18-14 Код заказа	M18x1.5 Резьба: Е	M14x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	11 Размеры: I1, мм	26 Размеры: L1, мм	19 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-18-16 Код заказа	M18x1.5 Резьба: Е	M16x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	12 Размеры: I1, мм	27 Размеры: L1, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-18 Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	12.5 Размеры: I1, мм	27 Размеры: L1, мм	24 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-18-22 Код заказа	M18x1.5 Резьба: Е	M22x1.5 Резьба: F	12 Наружный диаметр трубки: D1	14 Размеры: B, мм	14 Размеры: I1, мм	29 Размеры: L1, мм	27 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-22-16 Код заказа	M22x1.5 Резьба: Е	M16x1.5 Резьба: F	15 Наружный диаметр трубки: D1	12 Размеры: B, мм	13 Размеры: I1, мм	28 Размеры: L1, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-22-18 Код заказа	M22x1.5 Резьба: Е	M18x1.5 Резьба: F	15 Наружный диаметр трубки: D1	12 Размеры: B, мм	13.5 Размеры: I1, мм	29 Размеры: L1, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-22 Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	15 Наружный диаметр трубки: D1	14 Размеры: B, мм	15 Размеры: I1, мм	30 Размеры: L1, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-26-18 Код заказа	M26x1.5 Резьба: Е	M18x1.5 Резьба: F	18 Наружный диаметр трубки: D1	12 Размеры: B, мм	14 Размеры: I1, мм	30 Размеры: L1, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-26-22 Код заказа	M26x1.5 Резьба: Е	M22x1.5 Резьба: F	18 Наружный диаметр трубки: D1	14 Размеры: B, мм	14.5 Размеры: I1, мм	31 Размеры: L1, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-30-22 Код заказа	M30x2.0 Резьба: Е	M22x1.5 Резьба: F	22 Наружный диаметр трубки: D1	14 Размеры: B, мм	16.5 Размеры: I1, мм	33 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-30-26 Код заказа	M30x2.0 Резьба: Е	M26x1.5 Резьба: F	22 Наружный диаметр трубки: D1	16 Размеры: B, мм	16.5 Размеры: I1, мм	33 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-30-27 Код заказа	M30x2.0 Резьба: Е	M27x2.0 Резьба: F	22 Наружный диаметр трубки: D1	16 Размеры: B, мм	18.5 Размеры: I1, мм	35 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-36-33 Код заказа	M36x2.0 Резьба: Е	M33x2.0 Резьба: F	28 Наружный диаметр трубки: D1	18 Размеры: B, мм	17.5 Размеры: I1, мм	34 Размеры: L1, мм	41 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-45-42 Код заказа	M45x2.0 Резьба: Е	M42x2.0 Резьба: F	35 Наружный диаметр трубки: D1	20 Размеры: B, мм	17.5 Размеры: I1, мм	39 Размеры: L1, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-52-48 Код заказа	M52x2.0 Резьба: Е	M48x2.0 Резьба: F	42 Наружный диаметр трубки: D1	22 Размеры: B, мм	19 Размеры: I1, мм	42 Размеры: L1, мм	55 Размеры: S1, мм	60 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-14-12 Код заказа	M14x1.5 Резьба: Е	M12x1.5 Резьба: F	6 Наружный диаметр трубки: D1	12 Размеры: B, мм	13 Размеры: I1, мм	28 Размеры: L1, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-16-14 Код заказа	M16x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D1	12 Размеры: B, мм	15 Размеры: I1, мм	30 Размеры: L1, мм	19 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-18-16 Код заказа	M18x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D1	12 Размеры: B, мм	15 Размеры: I1, мм	31 Размеры: L1, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-20-18 Код заказа	М20x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Размеры: B, мм	17 Размеры: I1, мм	33 Размеры: L1, мм	24 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-20-22 Код заказа	М20x1.5 Резьба: Е	M22x1.5 Резьба: F	12 Наружный диаметр трубки: D1	14 Размеры: B, мм	17.5 Размеры: I1, мм	34 Размеры: L1, мм	27 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-22-20 Код заказа	M22x1.5 Резьба: Е	М20x1.5 Резьба: F	14 Наружный диаметр трубки: D1	14 Размеры: B, мм	19 Размеры: I1, мм	37 Размеры: L1, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-24-18 Код заказа	M24x1.5 Резьба: Е	M18x1.5 Резьба: F	16 Наружный диаметр трубки: D1	12 Размеры: B, мм	18 Размеры: I1, мм	36 Размеры: L1, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-24-22 Код заказа	M24x1.5 Резьба: Е	M22x1.5 Резьба: F	16 Наружный диаметр трубки: D1	14 Размеры: B, мм	18.5 Размеры: I1, мм	37 Размеры: L1, мм	27 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-30-27 Код заказа	M30x2.0 Резьба: Е	M27x2.0 Резьба: F	20 Наружный диаметр трубки: D1	16 Размеры: B, мм	20.5 Размеры: I1, мм	42 Размеры: L1, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-36-33 Код заказа	M36x2.0 Резьба: Е	M33x2.0 Резьба: F	25 Наружный диаметр трубки: D1	18 Размеры: B, мм	23 Размеры: I1, мм	47 Размеры: L1, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-42 Код заказа	M42x2.0 Резьба: Е	M42x2.0 Резьба: F	25 Наружный диаметр трубки: D1	20 Размеры: B, мм	23.5 Размеры: I1, мм	50 Размеры: L1, мм	50 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240S-52-48 Код заказа	M52x2.0 Резьба: Е	M48x2.0 Резьба: F	38 Наружный диаметр трубки: D1	22 Размеры: B, мм	57 Размеры: I1, мм	55 Размеры: L1, мм	60 Размеры: S1, мм	— Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0240L-14-12 Код заказа	M14x1.5 Резьба: Е	M12x1.5 Резьба: F	8 Наружный диаметр трубки: D1	12 Размеры: B, мм	10 Размеры: I1, мм	25 Размеры: L1, мм	17 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
