Прямой, DKO-L/S 24°—Соединение приварное (ш/п)
Ссылка скопирована
Стандарты
ISO 8434-1
ISO 3861
ISO 3861
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS
Тип
DKOL 24°
DKOS 24°
DKOS 24°
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

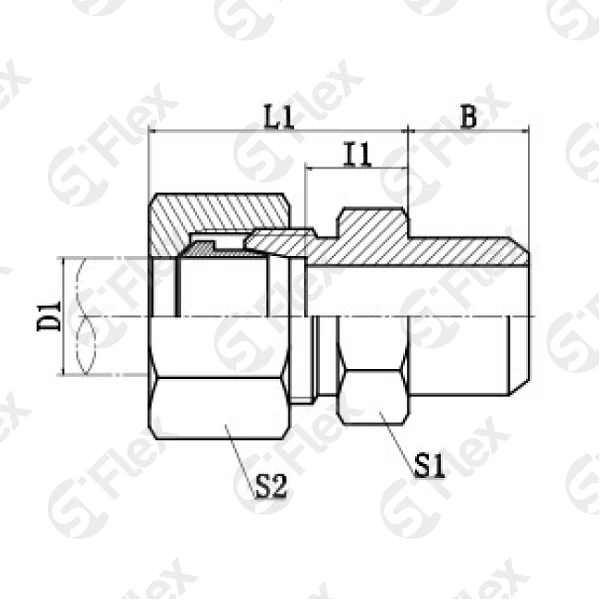

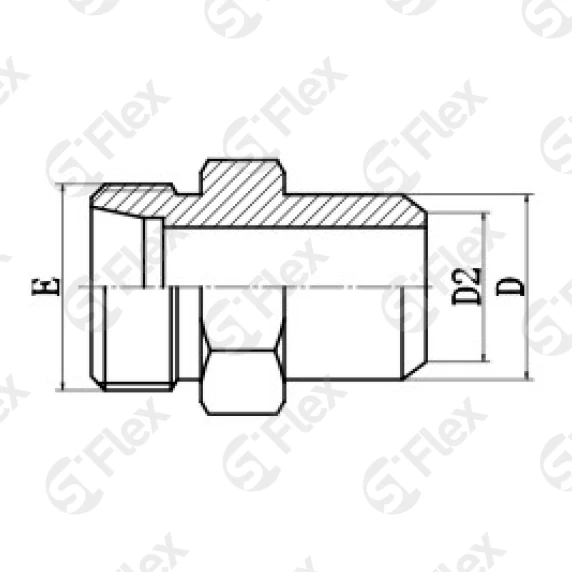

| Код заказа | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Е | D1 | D2 | B, мм | D, мм | I1, мм | L1, мм | S1, мм | S2, мм | штук | |
| S0245L-12-06 Код заказа | M12x1.5 Резьба: Е | 6 Наружный диаметр трубки: D1 | 6 Наружный диаметр трубки: D2 | 7 Размеры: B, мм | 10 Размеры: D, мм | 7 Размеры: I1, мм | 22 Размеры: L1, мм | 12 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0245L-14-08 Код заказа | M14x1.5 Резьба: Е | 8 Наружный диаметр трубки: D1 | 8 Наружный диаметр трубки: D2 | 8 Размеры: B, мм | 12 Размеры: D, мм | 8 Размеры: I1, мм | 23 Размеры: L1, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0245L-16-10 Код заказа | M16x1.5 Резьба: Е | 10 Наружный диаметр трубки: D1 | 10 Наружный диаметр трубки: D2 | 8 Размеры: B, мм | 14 Размеры: D, мм | 9 Размеры: I1, мм | 24 Размеры: L1, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0245L-18-12 Код заказа | M18x1.5 Резьба: Е | 12 Наружный диаметр трубки: D1 | 12 Наружный диаметр трубки: D2 | 8 Размеры: B, мм | 16 Размеры: D, мм | 10 Размеры: I1, мм | 25 Размеры: L1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0245L-22-15 Код заказа | M22x1.5 Резьба: Е | 15 Наружный диаметр трубки: D1 | 15 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 19 Размеры: D, мм | 11 Размеры: I1, мм | 26 Размеры: L1, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0245L-26-18 Код заказа | M26x1.5 Резьба: Е | 18 Наружный диаметр трубки: D1 | 18 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 22 Размеры: D, мм | 11.5 Размеры: I1, мм | 28 Размеры: L1, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0245L-26-22 Код заказа | M26x1.5 Резьба: Е | 18 Наружный диаметр трубки: D1 | 22 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 27 Размеры: D, мм | 13.5 Размеры: I1, мм | 28 Размеры: L1, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0245L-30-22 Код заказа | M30x2.0 Резьба: Е | 22 Наружный диаметр трубки: D1 | 22 Наружный диаметр трубки: D2 | 12 Размеры: B, мм | 27 Размеры: D, мм | 13.5 Размеры: I1, мм | 30 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0245L-30-25 Код заказа | M30x2.0 Резьба: Е | 22 Наружный диаметр трубки: D1 | 25 Наружный диаметр трубки: D2 | 12 Размеры: B, мм | 31 Размеры: D, мм | 13.5 Размеры: I1, мм | 30 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0245L-36-28 Код заказа | M36x2.0 Резьба: Е | 28 Наружный диаметр трубки: D1 | 28 Наружный диаметр трубки: D2 | 12 Размеры: B, мм | 32 Размеры: D, мм | 16.5 Размеры: I1, мм | 33 Размеры: L1, мм | 38 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0245L-52-42 Код заказа | M52x2.0 Резьба: Е | 42 Наружный диаметр трубки: D1 | 42 Наружный диаметр трубки: D2 | 16 Размеры: B, мм | 46 Размеры: D, мм | 16 Размеры: I1, мм | 39 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0245S-14-06 Код заказа | M14x1.5 Резьба: Е | 6 Наружный диаметр трубки: D1 | 6 Наружный диаметр трубки: D2 | 7 Размеры: B, мм | 11 Размеры: D, мм | 11 Размеры: I1, мм | 26 Размеры: L1, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0245S-16-08 Код заказа | M16x1.5 Резьба: Е | 8 Наружный диаметр трубки: D1 | 8 Наружный диаметр трубки: D2 | 8 Размеры: B, мм | 13 Размеры: D, мм | 13 Размеры: I1, мм | 28 Размеры: L1, мм | 17 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0245S-18-10 Код заказа | M18x1.5 Резьба: Е | 10 Наружный диаметр трубки: D1 | 10 Наружный диаметр трубки: D2 | 8 Размеры: B, мм | 15 Размеры: D, мм | 12.5 Размеры: I1, мм | 29 Размеры: L1, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0245S-20-12 Код заказа | М20x1.5 Резьба: Е | 12 Наружный диаметр трубки: D1 | 12 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 17 Размеры: D, мм | 14.5 Размеры: I1, мм | 31 Размеры: L1, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0245S-22-14 Код заказа | M22x1.5 Резьба: Е | 14 Наружный диаметр трубки: D1 | 14 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 19 Размеры: D, мм | 16 Размеры: I1, мм | 34 Размеры: L1, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0245S-24-16 Код заказа | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 16 Наружный диаметр трубки: D2 | 10 Размеры: B, мм | 21 Размеры: D, мм | 15.5 Размеры: I1, мм | 34 Размеры: L1, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0245S-30-20 Код заказа | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 20 Наружный диаметр трубки: D2 | 12 Размеры: B, мм | 26 Размеры: D, мм | 17.5 Размеры: I1, мм | 39 Размеры: L1, мм | 32 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0245S-36-25 Код заказа | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 25 Наружный диаметр трубки: D2 | 12 Размеры: B, мм | 31 Размеры: D, мм | 20 Размеры: I1, мм | 44 Размеры: L1, мм | 41 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S0245S-42-30 Код заказа | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 30 Наружный диаметр трубки: D2 | 14 Размеры: B, мм | 36 Размеры: D, мм | 20.5 Размеры: I1, мм | 47 Размеры: L1, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0245S-52-38 Код заказа | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 38 Наружный диаметр трубки: D2 | 16 Размеры: B, мм | 44 Размеры: D, мм | 23 Размеры: I1, мм | 54 Размеры: L1, мм | 55 Размеры: S1, мм | 60 Размеры: S2, мм | |
| S0245L-45-35 Код заказа | M45x2.0 Резьба: Е | 35 Наружный диаметр трубки: D1 | 35 Наружный диаметр трубки: D2 | 14 Размеры: B, мм | 40 Размеры: D, мм | 14.5 Размеры: I1, мм | 36 Размеры: L1, мм | 46 Размеры: S1, мм | 50 Размеры: S2, мм | |
