Прямой, DKO-L/S 24°, удлинённый, проходной (ш-ш)

Ссылка скопирована

Стандарты

ISO 8434-1
ISO 3861

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце SS

Тип

DKOL 24°
DKOS 24°

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

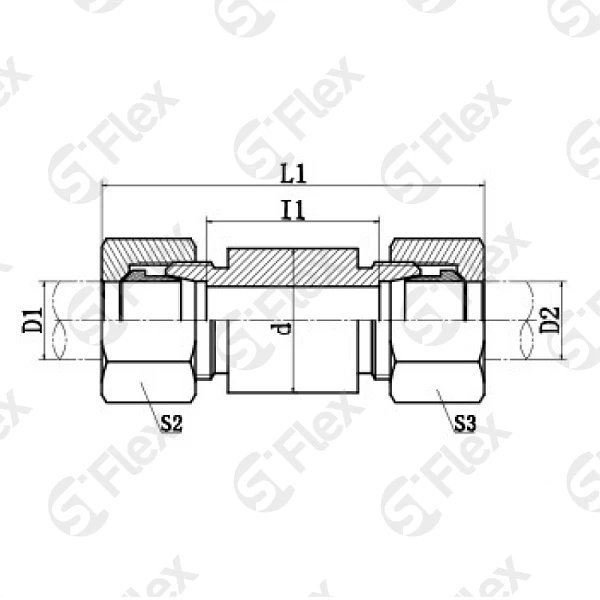

Код заказа	Резьба		Наружный диаметр трубки		Размеры					Количество
	Е	F	D1	D2	I1, мм	L1, мм	S2, мм	S3, мм	d, мм	штук
S0246L-12Y Код заказа	M12x1.5 Резьба: Е	M12x1.5 Резьба: F	6 Наружный диаметр трубки: D1	6 Наружный диаметр трубки: D2	56 Размеры: I1, мм	85 Размеры: L1, мм	14 Размеры: S2, мм	14 Размеры: S3, мм	18 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-14Y Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D1	8 Наружный диаметр трубки: D2	56 Размеры: I1, мм	85 Размеры: L1, мм	17 Размеры: S2, мм	17 Размеры: S3, мм	20 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-16Y Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D1	10 Наружный диаметр трубки: D2	58 Размеры: I1, мм	87 Размеры: L1, мм	19 Размеры: S2, мм	19 Размеры: S3, мм	22 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-18Y Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Наружный диаметр трубки: D2	58 Размеры: I1, мм	87 Размеры: L1, мм	22 Размеры: S2, мм	22 Размеры: S3, мм	25 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-22Y Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	15 Наружный диаметр трубки: D1	15 Наружный диаметр трубки: D2	70 Размеры: I1, мм	100 Размеры: L1, мм	27 Размеры: S2, мм	27 Размеры: S3, мм	28 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-26Y Код заказа	M26x1.5 Резьба: Е	M26x1.5 Резьба: F	18 Наружный диаметр трубки: D1	18 Наружный диаметр трубки: D2	69 Размеры: I1, мм	101 Размеры: L1, мм	32 Размеры: S2, мм	32 Размеры: S3, мм	32 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-30Y Код заказа	M30x2.0 Резьба: Е	M30x2.0 Резьба: F	22 Наружный диаметр трубки: D1	22 Наружный диаметр трубки: D2	73 Размеры: I1, мм	105 Размеры: L1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	36 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-36Y Код заказа	M36x2.0 Резьба: Е	M36x2.0 Резьба: F	28 Наружный диаметр трубки: D1	28 Наружный диаметр трубки: D2	73 Размеры: I1, мм	106 Размеры: L1, мм	41 Размеры: S2, мм	41 Размеры: S3, мм	40 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-45Y Код заказа	M45x2.0 Резьба: Е	M45x2.0 Резьба: F	35 Наружный диаметр трубки: D1	35 Наружный диаметр трубки: D2	71 Размеры: I1, мм	114 Размеры: L1, мм	50 Размеры: S2, мм	50 Размеры: S3, мм	50 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246L-52Y Код заказа	M52x2.0 Резьба: Е	M52x2.0 Резьба: F	42 Наружный диаметр трубки: D1	42 Наружный диаметр трубки: D2	70 Размеры: I1, мм	115 Размеры: L1, мм	60 Размеры: S2, мм	60 Размеры: S3, мм	60 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-14Y Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	6 Наружный диаметр трубки: D1	6 Наружный диаметр трубки: D2	60 Размеры: I1, мм	89 Размеры: L1, мм	17 Размеры: S2, мм	17 Размеры: S3, мм	20 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-16Y Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	8 Наружный диаметр трубки: D1	8 Наружный диаметр трубки: D2	60 Размеры: I1, мм	89 Размеры: L1, мм	19 Размеры: S2, мм	19 Размеры: S3, мм	22 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-18Y Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	10 Наружный диаметр трубки: D1	10 Наружный диаметр трубки: D2	59 Размеры: I1, мм	91 Размеры: L1, мм	22 Размеры: S2, мм	22 Размеры: S3, мм	25 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-20Y Код заказа	М20x1.5 Резьба: Е	М20x1.5 Резьба: F	12 Наружный диаметр трубки: D1	12 Наружный диаметр трубки: D2	59 Размеры: I1, мм	91 Размеры: L1, мм	24 Размеры: S2, мм	24 Размеры: S3, мм	28 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-22Y Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	14 Наружный диаметр трубки: D1	14 Наружный диаметр трубки: D2	72 Размеры: I1, мм	107 Размеры: L1, мм	27 Размеры: S2, мм	27 Размеры: S3, мм	30 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-30Y Код заказа	M30x2.0 Резьба: Е	M30x2.0 Резьба: F	20 Наружный диаметр трубки: D1	20 Наружный диаметр трубки: D2	71 Размеры: I1, мм	114 Размеры: L1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	38 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-36Y Код заказа	M36x2.0 Резьба: Е	M36x2.0 Резьба: F	25 Наружный диаметр трубки: D1	25 Наружный диаметр трубки: D2	72 Размеры: I1, мм	120 Размеры: L1, мм	46 Размеры: S2, мм	46 Размеры: S3, мм	45 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-42Y Код заказа	M42x2.0 Резьба: Е	M42x2.0 Резьба: F	30 Наружный диаметр трубки: D1	30 Наружный диаметр трубки: D2	73 Размеры: I1, мм	126 Размеры: L1, мм	50 Размеры: S2, мм	50 Размеры: S3, мм	50 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-52Y Код заказа	M52x2.0 Резьба: Е	M52x2.0 Резьба: F	38 Наружный диаметр трубки: D1	38 Наружный диаметр трубки: D2	72 Размеры: I1, мм	133 Размеры: L1, мм	60 Размеры: S2, мм	60 Размеры: S3, мм	60 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
S0246S-24Y Код заказа	M24x1.5 Резьба: Е	M24x1.5 Резьба: F	16 Наружный диаметр трубки: D1	16 Наружный диаметр трубки: D2	71 Размеры: I1, мм	107 Размеры: L1, мм	30 Размеры: S2, мм	30 Размеры: S3, мм	35 Размеры: d, мм	- + × Выбрано максимальное количество, доступное для заказа
