Прямой, ORFS Метрический—Резьба М, ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
GB/T 9065.3-2020
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу S...SS
Уплотнение
Кольца смотрите в разделе O-Ring

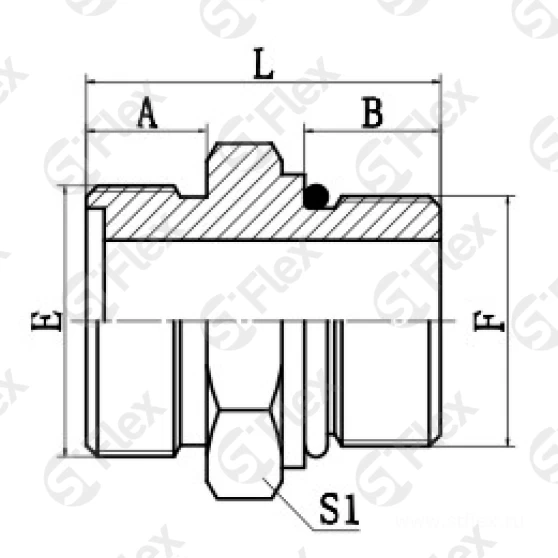

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | L, мм | S1, мм | штук | |
| S0114-12-10 Код заказа | M12x1.25 Резьба: Е | M10x1 Резьба: F | 9.5 Размеры: B, мм | 11 Размеры: A, мм | 28 Размеры: L, мм | 14 Размеры: S1, мм | |
| S0114-14-12 Код заказа | M14x1.5 Резьба: Е | M12x1.5 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 29.5 Размеры: L, мм | 17 Размеры: S1, мм | |
| S0114-16-14 Код заказа | M16x1.5 Резьба: Е | M14x1.5 Резьба: F | 11 Размеры: B, мм | 11 Размеры: A, мм | 29.5 Размеры: L, мм | 19 Размеры: S1, мм | |
| S0114-18-16 Код заказа | M18x1.5 Резьба: Е | M16x1.5 Резьба: F | 11.5 Размеры: B, мм | 11 Размеры: A, мм | 31.5 Размеры: L, мм | 22 Размеры: S1, мм | |
| S0114-22-18 Код заказа | M22x1.5 Резьба: Е | M18x1.5 Резьба: F | 12.5 Размеры: B, мм | 12 Размеры: A, мм | 34.5 Размеры: L, мм | 24 Размеры: S1, мм | |
| S0114-27-22 Код заказа | M27x1.5 Резьба: Е | M22x1.5 Резьба: F | 15 Размеры: B, мм | 13 Размеры: A, мм | 38 Размеры: L, мм | 30 Размеры: S1, мм | |
| S0114-30-27 Код заказа | M30x1.5 Резьба: Е | M27x2.0 Резьба: F | 18.5 Размеры: B, мм | 14 Размеры: A, мм | 43.5 Размеры: L, мм | 32 Размеры: S1, мм | |
| S0114-36-33 Код заказа | M36x2.0 Резьба: Е | M33x2.0 Резьба: F | 18.5 Размеры: B, мм | 16 Размеры: A, мм | 47.5 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0114-39-33 Код заказа | M39x2.0 Резьба: Е | M33x2.0 Резьба: F | 18.5 Размеры: B, мм | 18 Размеры: A, мм | 49.5 Размеры: L, мм | 41 Размеры: S1, мм | |
| S0114-42-42 Код заказа | M42x2.0 Резьба: Е | M42x2.0 Резьба: F | 19 Размеры: B, мм | 20 Размеры: A, мм | 54 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0114-45-42 Код заказа | M45x2.0 Резьба: Е | M42x2.0 Резьба: F | 19 Размеры: B, мм | 20 Размеры: A, мм | 54 Размеры: L, мм | 50 Размеры: S1, мм | |
| S0114-52-48 Код заказа | M52x2.0 Резьба: Е | M48x2.0 Резьба: F | 21.5 Размеры: B, мм | 22 Размеры: A, мм | 58.5 Размеры: L, мм | 55 Размеры: S1, мм | |
