Рукав высокого давления 1SN EN 853 Stflex Stamina HT
Ссылка скопирована
Стандарты
EN 853 1SN
ISO 1436 тип 1
SAE 100 R1AT
ISO 1436 тип 1
SAE 100 R1AT
Температура
от -40°С до +150°С
температура использования: +135°С
максимальная температура : +150°С
Исключение – для воздуха: +70°С
температура использования: +135°С
максимальная температура : +150°С
Исключение – для воздуха: +70°С
Конструкция
Трубка – нитрил (NBR)
Армирование – одна оплетка из стальной высокопрочной проволоки
Покрытие – синтетический каучук
Армирование – одна оплетка из стальной высокопрочной проволоки
Покрытие – синтетический каучук
Рабочая среда
Жидкости на нефтяной основе, водно–гликоевые жидкости, смазочные масла, воздух, вода
Муфта
ST0110
Не подходит для пара
| Код заказа | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Муфта | Складская позиция | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | мм | бар | psi | бар | psi | min, мм | кг/м | штук | |||
| ST110HT-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 14,1 Наружный диаметр: мм | 225 Рабочее давление: бар | 3260 Рабочее давление: psi | 900 Разрывное давление: бар | 13050 Разрывное давление: psi | 100 Радиус изгиба: min, мм | 0,21 Вес: кг/м | ST03310-04 Муфта | – Складская позиция | |
| ST110HT-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 15,7 Наружный диаметр: мм | 215 Рабочее давление: бар | 3120 Рабочее давление: psi | 850 Разрывное давление: бар | 12325 Разрывное давление: psi | 115 Радиус изгиба: min, мм | 0,24 Вес: кг/м | ST03310-05 Муфта | – Складская позиция | |
| ST110HT-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 18,1 Наружный диаметр: мм | 180 Рабочее давление: бар | 2610 Рабочее давление: psi | 720 Разрывное давление: бар | 10440 Разрывное давление: psi | 130 Радиус изгиба: min, мм | 0,33 Вес: кг/м | ST03310-06 Муфта | – Складская позиция | |
| ST110HT-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 21,4 Наружный диаметр: мм | 160 Рабочее давление: бар | 2320 Рабочее давление: psi | 640 Разрывное давление: бар | 9280 Разрывное давление: psi | 180 Радиус изгиба: min, мм | 0,41 Вес: кг/м | ST03310-08 Муфта | – Складская позиция | |
| ST110HT-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 24,5 Наружный диаметр: мм | 130 Рабочее давление: бар | 1885 Рабочее давление: psi | 520 Разрывное давление: бар | 7540 Разрывное давление: psi | 200 Радиус изгиба: min, мм | 0,45 Вес: кг/м | ST03310-10 Муфта | – Складская позиция | |
| ST110HT-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 28,5 Наружный диаметр: мм | 105 Рабочее давление: бар | 1520 Рабочее давление: psi | 420 Разрывное давление: бар | 6090 Разрывное давление: psi | 240 Радиус изгиба: min, мм | 0,58 Вес: кг/м | ST03310-12 Муфта | – Складская позиция | |
| ST110HT-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 36,6 Наружный диаметр: мм | 88 Рабочее давление: бар | 1280 Рабочее давление: psi | 350 Разрывное давление: бар | 5075 Разрывное давление: psi | 300 Радиус изгиба: min, мм | 0,88 Вес: кг/м | ST03310-16 Муфта | – Складская позиция | |
| ST110HT-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 44,8 Наружный диаметр: мм | 63 Рабочее давление: бар | 910 Рабочее давление: psi | 250 Разрывное давление: бар | 3625 Разрывное давление: psi | 420 Радиус изгиба: min, мм | 1,23 Вес: кг/м | ST03310-20 Муфта | – Складская позиция | |
| ST110HT-24 Код заказа | 38 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 52,1 Наружный диаметр: мм | 50 Рабочее давление: бар | 725 Рабочее давление: psi | 200 Разрывное давление: бар | 2900 Разрывное давление: psi | 500 Радиус изгиба: min, мм | 1,51 Вес: кг/м | ST03310-24 Муфта | – Складская позиция | |
| ST110HT-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 65,5 Наружный диаметр: мм | 40 Рабочее давление: бар | 580 Рабочее давление: psi | 160 Разрывное давление: бар | 2320 Разрывное давление: psi | 630 Радиус изгиба: min, мм | 1,97 Вес: кг/м | ST03310-32 Муфта | – Складская позиция | |

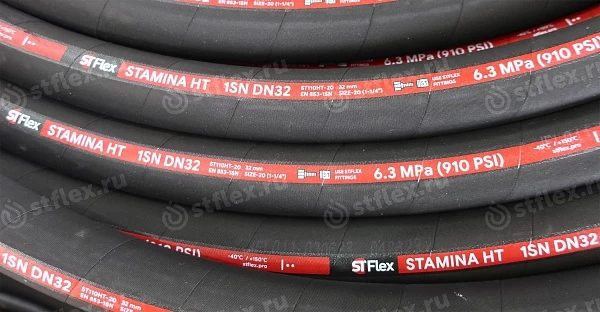

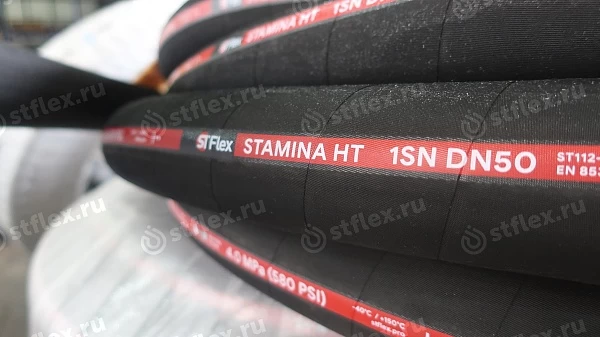

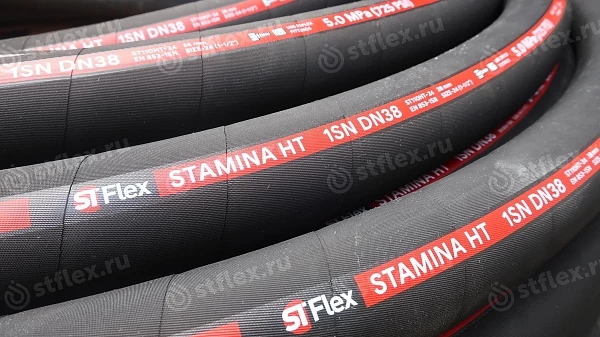

Маркировка рукава
Описание
Высокотемпературный РВД используется:
в качестве гибкого трубопровода в гидравлических системах машин и механизмов;
для транспортировки минеральных и гидравлических масел, жидкого топлива и водомасляных эмульсий;
в местах где предъявляется требование к устойчивости повышенной температуре, как рабочей жидкости так и окружающей;
в гидравлике: линии среднего и высокого давления в экстремальных температурных условиях (компрессоры, гидравлика в моторном отсеке и т.д.)
Для использования рукава с сжатым воздухом давлением более 17 бар необходимо прокалывание наружного слоя.
в качестве гибкого трубопровода в гидравлических системах машин и механизмов;
для транспортировки минеральных и гидравлических масел, жидкого топлива и водомасляных эмульсий;
в местах где предъявляется требование к устойчивости повышенной температуре, как рабочей жидкости так и окружающей;
в гидравлике: линии среднего и высокого давления в экстремальных температурных условиях (компрессоры, гидравлика в моторном отсеке и т.д.)
Для использования рукава с сжатым воздухом давлением более 17 бар необходимо прокалывание наружного слоя.
