Рукав высокого давления 1SN EN 853 Stflex Stamina LT
Ссылка скопирована
Стандарты
Температура
Конструкция
Трубка – нитрил (NBR)
Армирование – одна оплетка из стальной высокопрочной проволоки
Покрытие – синтетический каучук
Армирование – одна оплетка из стальной высокопрочной проволоки
Покрытие – синтетический каучук
Рабочая среда
Муфта
ST0110
| Код заказа | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Муфта | Складская позиция | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | мм | бар | psi | бар | psi | min, мм | кг/м | штук | |||
| ST110LT-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 14,1 Наружный диаметр: мм | 225 Рабочее давление: бар | 3260 Рабочее давление: psi | 900 Разрывное давление: бар | 13050 Разрывное давление: psi | 100 Радиус изгиба: min, мм | 0,21 Вес: кг/м | ST03310-04 Муфта | ✔ Складская позиция | |
| ST110LT-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 15,7 Наружный диаметр: мм | 215 Рабочее давление: бар | 3120 Рабочее давление: psi | 850 Разрывное давление: бар | 12325 Разрывное давление: psi | 115 Радиус изгиба: min, мм | 0,24 Вес: кг/м | ST03310-05 Муфта | ✔ Складская позиция | |
| ST110LT-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 18,1 Наружный диаметр: мм | 180 Рабочее давление: бар | 2610 Рабочее давление: psi | 720 Разрывное давление: бар | 10440 Разрывное давление: psi | 130 Радиус изгиба: min, мм | 0,33 Вес: кг/м | ST03310-06 Муфта | ✔ Складская позиция | |
| ST110LT-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 21,4 Наружный диаметр: мм | 160 Рабочее давление: бар | 2320 Рабочее давление: psi | 640 Разрывное давление: бар | 9280 Разрывное давление: psi | 180 Радиус изгиба: min, мм | 0,41 Вес: кг/м | ST03310-08 Муфта | ✔ Складская позиция | |
| ST110LT-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 24,5 Наружный диаметр: мм | 130 Рабочее давление: бар | 1885 Рабочее давление: psi | 520 Разрывное давление: бар | 7540 Разрывное давление: psi | 200 Радиус изгиба: min, мм | 0,45 Вес: кг/м | ST03310-10 Муфта | ✔ Складская позиция | |
| ST110LT-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 28,5 Наружный диаметр: мм | 105 Рабочее давление: бар | 1520 Рабочее давление: psi | 420 Разрывное давление: бар | 6090 Разрывное давление: psi | 240 Радиус изгиба: min, мм | 0,58 Вес: кг/м | ST03310-12 Муфта | ✔ Складская позиция | |
| ST110LT-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 36,6 Наружный диаметр: мм | 88 Рабочее давление: бар | 1280 Рабочее давление: psi | 350 Разрывное давление: бар | 5075 Разрывное давление: psi | 300 Радиус изгиба: min, мм | 0,88 Вес: кг/м | ST03310-16 Муфта | ✔ Складская позиция | |
| ST110LT-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 44,8 Наружный диаметр: мм | 63 Рабочее давление: бар | 910 Рабочее давление: psi | 250 Разрывное давление: бар | 3625 Разрывное давление: psi | 420 Радиус изгиба: min, мм | 1,23 Вес: кг/м | ST03310-20 Муфта | ✔ Складская позиция | |
| ST110LT-24 Код заказа | 38 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 52,1 Наружный диаметр: мм | 50 Рабочее давление: бар | 725 Рабочее давление: psi | 200 Разрывное давление: бар | 2900 Разрывное давление: psi | 500 Радиус изгиба: min, мм | 1,51 Вес: кг/м | ST03310-24 Муфта | ✔ Складская позиция | |
| ST110LT-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 65,5 Наружный диаметр: мм | 40 Рабочее давление: бар | 580 Рабочее давление: psi | 160 Разрывное давление: бар | 2320 Разрывное давление: psi | 630 Радиус изгиба: min, мм | 1,97 Вес: кг/м | ST03310-32 Муфта | ✔ Складская позиция | |
| ST110LT-40 Код заказа | 63 Внутренний диаметр: DN | 2-1/2 Внутренний диаметр: дюйм | -40 Внутренний диаметр: размер | — Наружный диаметр: мм | 35 Рабочее давление: бар | 500 Рабочее давление: psi | 140 Разрывное давление: бар | 2030 Разрывное давление: psi | 762 Радиус изгиба: min, мм | 2,67 Вес: кг/м | ST03310-40 Муфта | ✔ Складская позиция | |

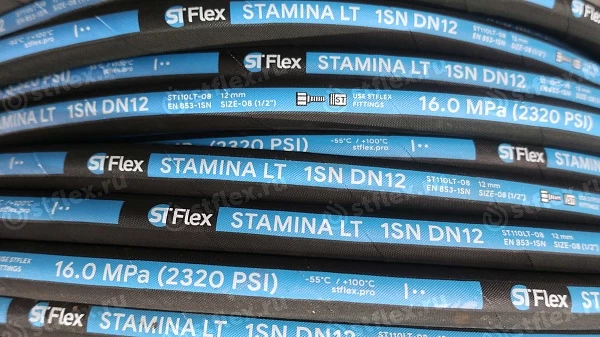

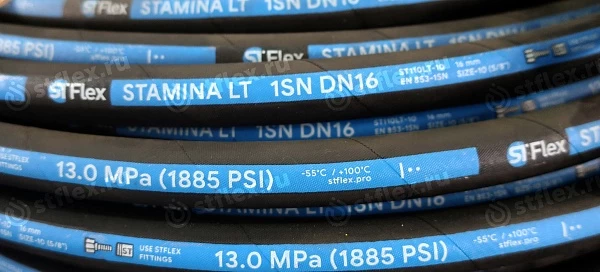

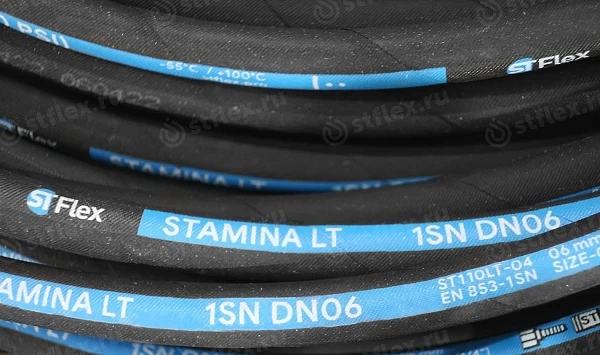

Маркировка рукава
Описание
Документы
Рукав этой модификации представляет собой сочетание однослойной проволочной оплетки с двумя слоями материалов — внешний полимер и наружный из синтетического каучука.
Особенности изделия:
- высокий показатель морозостойкости, возможности использования при низких температурах без потери эластичности;
- внешний слой имеет толщину, позволяющую монтировать фитинг без снятия материала;
- трубка сохраняет гибкость и стойкость к истиранию в широком диапазоне температур;
- широкий диапазон рабочего давления и оптимальный прочностный зазор по давлению на разрыв.
Шланг в составе РВД может применяться в местах, где необходимо заменить изношенные, чувствительные к вибрации, истиранию и промерзанию металлические трубки. Полностью соответствует стандартам EN853, ISO 1436, SAE100 R1 AT
Сертификат соответствия
Продукция включена в единый перечень продукции подлежащей обязательной сертификации
Упаковка в коробке или бухта в стрейч–пленке на палете
Для получения информации относительно альтернативных видах упаковки свяжитесь с представителями Stflex
