Рукав высокого давления 2SN EN 853 Stflex Stamina

Стандарты
Стандарты
EN 853 2SN
ISO 1436 тип 2
SAE 100 R2AT
Температура
Температура
от -40°С до +100°С
Исключение – воздух max: +70°С
вода max: +70°С
Конструкция
Конструкция
Трубка – нитрил (NBR);
Армирование – две оплетки из стальной высокопрочной проволоки до DN 76,
(DN 76 и 102 имеют три оплетки);
Покрытие – синтетический каучук.
Муфта
Муфта
ST03310

Код заказа Внутренний диаметр Наружный диаметр Рабочее давление Разрывное давление Радиус изгиба Вес Муфта Складская позиция Количество
DN дюйм размер мм бар psi бар psi min, мм кг/м штук
ST210-04 Код заказа 06 Внутренний диаметр: DN 1/4 Внутренний диаметр: дюйм –4 Внутренний диаметр: размер 15,7 Наружный диаметр: мм 400 Рабочее давление: бар 5800 Рабочее давление: psi 1600 Разрывное давление: бар 23200 Разрывное давление: psi 100 Радиус изгиба: min, мм 0,36 Вес: кг/м ST03310-04 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-05 Код заказа 08 Внутренний диаметр: DN 5/16 Внутренний диаметр: дюйм -5 Внутренний диаметр: размер 17,3 Наружный диаметр: мм 350 Рабочее давление: бар 5075 Рабочее давление: psi 1400 Разрывное давление: бар 20300 Разрывное давление: psi 115 Радиус изгиба: min, мм 0,45 Вес: кг/м ST03310-05 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-06 Код заказа 10 Внутренний диаметр: DN 3/8 Внутренний диаметр: дюйм -6 Внутренний диаметр: размер 19,7 Наружный диаметр: мм 330 Рабочее давление: бар 4785 Рабочее давление: psi 1320 Разрывное давление: бар 19140 Разрывное давление: psi 130 Радиус изгиба: min, мм 0,54 Вес: кг/м ST03310-06 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-08 Код заказа 12 Внутренний диаметр: DN 1/2 Внутренний диаметр: дюйм -8 Внутренний диаметр: размер 23,0 Наружный диаметр: мм 275 Рабочее давление: бар 3990 Рабочее давление: psi 1100 Разрывное давление: бар 15950 Разрывное давление: psi 180 Радиус изгиба: min, мм 0,68 Вес: кг/м ST03310-08 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-10 Код заказа 16 Внутренний диаметр: DN 5/8 Внутренний диаметр: дюйм -10 Внутренний диаметр: размер 26,2 Наружный диаметр: мм 250 Рабочее давление: бар 3625 Рабочее давление: psi 1000 Разрывное давление: бар 14500 Разрывное давление: psi 200 Радиус изгиба: min, мм 0,80 Вес: кг/м ST03310-10 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-12 Код заказа 20 Внутренний диаметр: DN 3/4 Внутренний диаметр: дюйм -12 Внутренний диаметр: размер 30,1 Наружный диаметр: мм 215 Рабочее давление: бар 3120 Рабочее давление: psi 850 Разрывное давление: бар 12325 Разрывное давление: psi 240 Радиус изгиба: min, мм 0,94 Вес: кг/м ST03310-12 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-16 Код заказа 25 Внутренний диаметр: DN 1 Внутренний диаметр: дюйм -16 Внутренний диаметр: размер 39,9 Наружный диаметр: мм 165 Рабочее давление: бар 2390 Рабочее давление: psi 650 Разрывное давление: бар 9425 Разрывное давление: psi 300 Радиус изгиба: min, мм 1,35 Вес: кг/м ST03310-16 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-20 Код заказа 32 Внутренний диаметр: DN 1-1/4 Внутренний диаметр: дюйм -20 Внутренний диаметр: размер 49,5 Наружный диаметр: мм 125 Рабочее давление: бар 1810 Рабочее давление: psi 500 Разрывное давление: бар 7250 Разрывное давление: psi 420 Радиус изгиба: min, мм 2,15 Вес: кг/м ST03310-20 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-24 Код заказа 38 Внутренний диаметр: DN 1-1/2 Внутренний диаметр: дюйм -24 Внутренний диаметр: размер 55,9 Наружный диаметр: мм 90 Рабочее давление: бар 1305 Рабочее давление: psi 360 Разрывное давление: бар 5220 Разрывное давление: psi 500 Радиус изгиба: min, мм 2,55 Вес: кг/м ST03310-24 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-32 Код заказа 50 Внутренний диаметр: DN 2 Внутренний диаметр: дюйм -32 Внутренний диаметр: размер 68,6 Наружный диаметр: мм 80 Рабочее давление: бар 1160 Рабочее давление: psi 320 Разрывное давление: бар 4640 Разрывное давление: psi 630 Радиус изгиба: min, мм 2,65 Вес: кг/м ST03310-32 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-40 Код заказа 63 Внутренний диаметр: DN 2-1/2 Внутренний диаметр: дюйм -40 Внутренний диаметр: размер 76,0 Наружный диаметр: мм 70 Рабочее давление: бар 1015 Рабочее давление: psi 280 Разрывное давление: бар 4060 Разрывное давление: psi 760 Радиус изгиба: min, мм 3,3 Вес: кг/м ST03310-40 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-48 Код заказа 76 Внутренний диаметр: DN 3 Внутренний диаметр: дюйм -48 Внутренний диаметр: размер 88,4 Наружный диаметр: мм 45 Рабочее давление: бар 650 Рабочее давление: psi 180 Разрывное давление: бар 2610 Разрывное давление: psi 760 Радиус изгиба: min, мм 3,9 Вес: кг/м ST03310-48 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа
ST210-64* Код заказа 102 Внутренний диаметр: DN 4 Внутренний диаметр: дюйм -64 Внутренний диаметр: размер 120 Наружный диаметр: мм 35 Рабочее давление: бар 505 Рабочее давление: psi 140 Разрывное давление: бар 2030 Разрывное давление: psi 990 Радиус изгиба: min, мм 7,2 Вес: кг/м ST03310-64 Муфта Складская позиция
- +
×
Выбрано максимальное количество, доступное для заказа

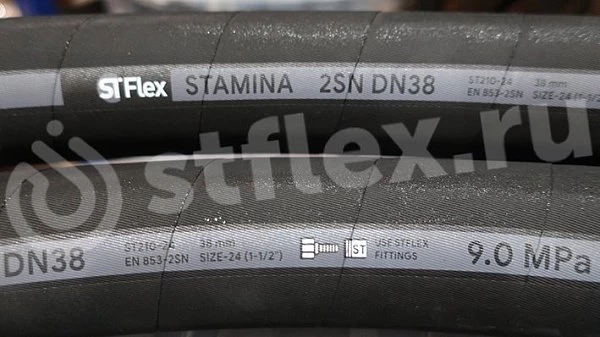

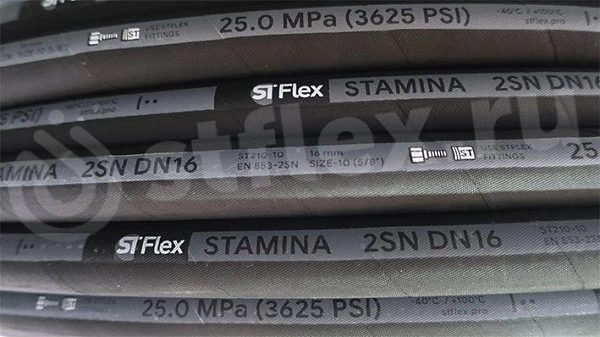

Маркировка рукава
Маркировка рукава

Модификация рукава РВД с серой маркировкой на внешней поверхности рассчитана на применение в условиях без повышенных механических и температурных нагрузок. Особенности изделия:

  • рукав армирован двумя проволочными оплетками с разделительным полимерным слоем;
  • внутренний слой не взаимодействует с синтетическими смазками и нефтепродуктами;
  • коэффициент запаса прочности 4:1 ;
  • подходит для большинства агрегатов пневматики и гидравлики без повышенных нагрузок по температуре и механическим воздействиям.

При изготовлении использованы современные модификации синтетического каучука. Полностью соответствует стандартам EN853, ISO 1436, SAE100 R1 AT

Рукав, отмеченный * в таблице, имеет 3 оплетки из высокопрочной стальной проволоки.

Сертификат соответствия
Сертификат соответствия
Продукция включена в единый перечень продукции подлежащей обязательной сертификации
Упаковка в коробке или бухта в стрейч–пленке на палете
Упаковка в коробке или бухта в стрейч–пленке на палете
Для получения информации относительно альтернативных видах упаковки свяжитесь с представителями Stflex
