Рукав высокого давления 2SN EN 853 Stflex Stamina HT
Ссылка скопирована
Стандарты
Температура
от -40°С до +150°С
температура использования: +135°С
максимальная температура : +150°С
Исключение – для воздуха: +70°С
температура использования: +135°С
максимальная температура : +150°С
Исключение – для воздуха: +70°С
Конструкция
Трубка – нитрил (NBR);
Армирование – две оплетки из стальной высокопрочной проволоки до DN 76,
(DN 76 и 102 имеют три оплетки);
Покрытие – синтетический каучук.
Армирование – две оплетки из стальной высокопрочной проволоки до DN 76,
(DN 76 и 102 имеют три оплетки);
Покрытие – синтетический каучук.
Рабочая среда
Муфта
ST03310
Не подходит для пара
| Код заказа | Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Радиус изгиба | Вес | Муфта | Складская позиция | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | мм | бар | psi | бар | psi | min, мм | кг/м | штук | |||
| ST210HT-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 15,7 Наружный диаметр: мм | 400 Рабочее давление: бар | 5800 Рабочее давление: psi | 1600 Разрывное давление: бар | 23200 Разрывное давление: psi | 100 Радиус изгиба: min, мм | 0,36 Вес: кг/м | ST03310-04 Муфта | – Складская позиция | |
| ST210HT-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 17,3 Наружный диаметр: мм | 350 Рабочее давление: бар | 5075 Рабочее давление: psi | 1400 Разрывное давление: бар | 20300 Разрывное давление: psi | 115 Радиус изгиба: min, мм | 0,45 Вес: кг/м | ST03310-05 Муфта | – Складская позиция | |
| ST210HT-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 19,7 Наружный диаметр: мм | 330 Рабочее давление: бар | 4785 Рабочее давление: psi | 1320 Разрывное давление: бар | 19140 Разрывное давление: psi | 130 Радиус изгиба: min, мм | 0,54 Вес: кг/м | ST03310-06 Муфта | – Складская позиция | |
| ST210HT-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 23,0 Наружный диаметр: мм | 275 Рабочее давление: бар | 3990 Рабочее давление: psi | 1100 Разрывное давление: бар | 15950 Разрывное давление: psi | 180 Радиус изгиба: min, мм | 0,68 Вес: кг/м | ST03310-08 Муфта | – Складская позиция | |
| ST210HT-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 26,2 Наружный диаметр: мм | 250 Рабочее давление: бар | 3625 Рабочее давление: psi | 1000 Разрывное давление: бар | 14500 Разрывное давление: psi | 200 Радиус изгиба: min, мм | 0,80 Вес: кг/м | ST03310-10 Муфта | – Складская позиция | |
| ST210HT-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | =12 Внутренний диаметр: размер | 30,1 Наружный диаметр: мм | 215 Рабочее давление: бар | 3120 Рабочее давление: psi | 850 Разрывное давление: бар | 12325 Разрывное давление: psi | 240 Радиус изгиба: min, мм | 0,94 Вес: кг/м | ST03310-12 Муфта | – Складская позиция | |
| ST210HT-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 39,9 Наружный диаметр: мм | 165 Рабочее давление: бар | 2390 Рабочее давление: psi | 650 Разрывное давление: бар | 9425 Разрывное давление: psi | 300 Радиус изгиба: min, мм | 1,35 Вес: кг/м | ST03310-16 Муфта | – Складская позиция | |
| ST210HT-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 49,5 Наружный диаметр: мм | 125 Рабочее давление: бар | 1810 Рабочее давление: psi | 500 Разрывное давление: бар | 7250 Разрывное давление: psi | 420 Радиус изгиба: min, мм | 2,15 Вес: кг/м | ST03310-20 Муфта | – Складская позиция | |
| ST210HT-24 Код заказа | 38 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 55,9 Наружный диаметр: мм | 90 Рабочее давление: бар | 1305 Рабочее давление: psi | 360 Разрывное давление: бар | 5220 Разрывное давление: psi | 500 Радиус изгиба: min, мм | 2,55 Вес: кг/м | ST03310-24 Муфта | – Складская позиция | |
| ST210HT-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 68,6 Наружный диаметр: мм | 80 Рабочее давление: бар | 1160 Рабочее давление: psi | 320 Разрывное давление: бар | 4640 Разрывное давление: psi | 630 Радиус изгиба: min, мм | 2,65 Вес: кг/м | ST03310-32 Муфта | – Складская позиция | |
| ST210HT-40 Код заказа | 63 Внутренний диаметр: DN | 2-1/2 Внутренний диаметр: дюйм | -40 Внутренний диаметр: размер | 76,0 Наружный диаметр: мм | 70 Рабочее давление: бар | 1015 Рабочее давление: psi | 280 Разрывное давление: бар | 4060 Разрывное давление: psi | 760 Радиус изгиба: min, мм | 3,3 Вес: кг/м | ST03310-40 Муфта | – Складская позиция | |
| ST210HT-48* Код заказа | 76 Внутренний диаметр: DN | 3 Внутренний диаметр: дюйм | -48 Внутренний диаметр: размер | 88,4 Наружный диаметр: мм | 45 Рабочее давление: бар | 650 Рабочее давление: psi | 180 Разрывное давление: бар | 2610 Разрывное давление: psi | 760 Радиус изгиба: min, мм | 3,9 Вес: кг/м | ST03310-48 Муфта | ✔ Складская позиция | |
| ST210HT-64* Код заказа | 102 Внутренний диаметр: DN | 4 Внутренний диаметр: дюйм | -64 Внутренний диаметр: размер | 120 Наружный диаметр: мм | 35 Рабочее давление: бар | 505 Рабочее давление: psi | 140 Разрывное давление: бар | 2030 Разрывное давление: psi | 990 Радиус изгиба: min, мм | 7,2 Вес: кг/м | ST03310-64 Муфта | ✔ Складская позиция | |

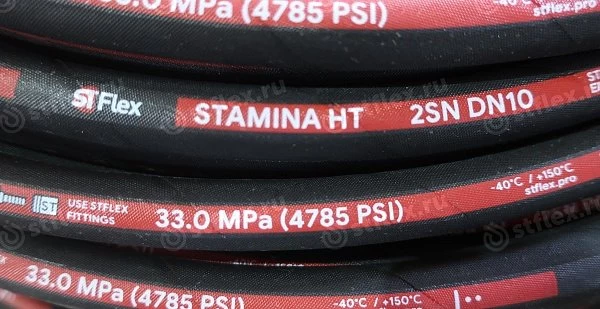

Маркировка рукава
Описание
Документы
Рукав высокого давления 2SN EN 853 Stflex Stamina HT предназначен для использования в условиях повышенных температур для систем со средним и высоким давлением. Шланг РВД сохраняет свойства при нагревании внешней среды до +150 С. Особенности изделия:
- структура с двумя металлическими проволочными оплетками;
- внутренний слой синтетического каучука не разрушается под воздействием нефтепродуктов и смазочных масел;
- при нагревании внешней и внутренней среды сохраняется устойчивость к нагрузке и пропускная способность;
- шланг этот типа имеет конструктивно предусмотренный запас прочности по зазору между рабочим и разрывным давлением.
Изделие можно применять в составе агрегатов, расположенных в моторном отсеке двигателя и других нагревающихся полостях. Полностью соответствует стандартам EN853, ISO 1436, SAE100 R1 AT
