DASH/Размер, DN/ДУ: унифицированное обозначение внутреннего диаметра в гидравлике

15 фев 2024

#Стандарты

В гидравлических системах для обозначения внутреннего диаметра компонентов часто используется единица измерения DASH, особенно в авиастроении и других отраслях. Особенно широко он используется в авиастроении и других отраслях, где точность и единообразие имеют первостепенное значение.

Производители рукавов, фитингов и других гидравлических компонентов обычно используют для обозначения четыре единицы измерения:

мм/mm
дюйм/inch
Размер/DASH
ДУ/DN

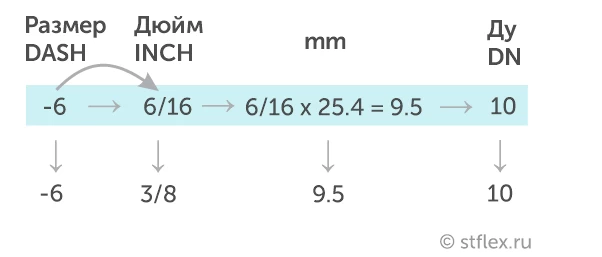

DASH-код представляет собой зашифрованное обозначение, которое легко преобразовать в фактический размер путем деления на 16. Например, код -06 соответствует внутреннему диаметру 06/16 дюйма, что составляет 3/8 дюйма или 9,5 мм, ду10.

Использование DASH-кода позволяет значительно упростить кодировку товаров и обеспечить единообразие обозначений на международном уровне. В гидравлике он широко применяется для обозначения внутреннего диаметра соединений, что облегчает подбор и взаимозаменяемость.

Таким образом, размер DASH стал общепринятым стандартом в гидравлике, обеспечивая точность, единообразие и удобство в различных областях применения. Он является незаменимым инструментом для инженеров, техников и всех, кто работает с гидравлическими системами.

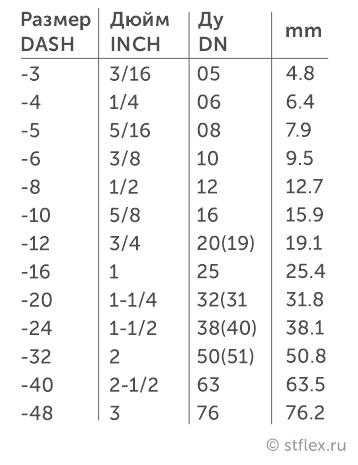

Таблица соответствия разных систем измерения рукавов
