Рукава МБС по ГОСТ 10362: подбор, маркировка, проверка подлинности

В маслобензостойком рукаве внутренняя камера сохраняет свойства в контакте с нефтепродуктами: автомобильным топливом, соляркой, керосином, минеральными маслами. Сокращенно такие изделия обозначают как МБС. Напорные версии выпускают по ГОСТ 10362-2017; предыдущая редакция утратила силу 1 июля 2018 года. Расскажем, что документ требует от рукава, чем новая версия отличается от советской, как отсеять подделку по надписям и суточной пробе в бензине, в каких случаях без электропроводящего исполнения линию не собрать.

МБС и ГОСТ 10362: что именно нормирует стандарт

Самого сокращения МБС в тексте документа не встретить — оно пришло из отраслевого обихода. Требуемое свойство описано двумя формулировками. Первая — список сред в таблице 8: автомобильные и авиационные бензины, дизельные и реактивные топлива, масла нефтяного происхождения. Вторая — ограничение на набухание внутреннего слоя: после суток выдержки в контрольной смеси изооктана с толуолом в соотношении 70/30 прибавка массы не должна превысить 35 %. Официальное наименование документа: «Рукава резиновые напорные с нитяным усилением без концевой арматуры».

Слово «напорные» в наименовании определяет режим работы. Нитяной каркас воспринимает растяжение и не сопротивляется наружному сжатию, поэтому изделие годится исключительно на подачу — под вакуумом стенку сминает атмосферное давление. Приемные линии насосов и слив цистерн обслуживают спиральные рукава S&D, выпускаемые уже по ГОСТ 5398-76; разбор его классов и маркировки есть в отдельном материале — «ГОСТ 5398-76: расшифровка маркировки и классы». Из области применения ГОСТ 10362 выведены также рукава для газовой сварки, пищевые линии и гидросистемы комбайнов.

Какая редакция обязательна: 10362-76 или 10362-2017

Юридически применяется версия 2017 года. Ее утвердили на заседании Межгосударственного совета по стандартизации 30 января 2017 года, в России она заработала по приказу Росстандарта № 546-ст, датированному первым июля 2018-го, и с этого же дня утратила силу редакция 1976 года. Ссылки на старый номер по-прежнему встречаются в интернет-каталогах и адресуют покупателя к недействующему документу.

Свойства рукава при переиздании не пересматривали. Размерная сетка от 4 до 100 мм, ступени давлений, гарантийные сроки — все это перешло без изменений. Обновление затронуло формальную часть: документу присвоили межгосударственный статус, актуализировали ссылки на нормативы по топливу, а прежнее определение «неармированные» в заголовке уступило место обороту «без концевой арматуры». Для приемки правило простое: изделие, выпущенное по редакции 1976 года, конструктивно равноценно новому, однако на продукции последних лет в надписях должен фигурировать 2017-й.

Размеры, ступени давлений и коэффициент запаса

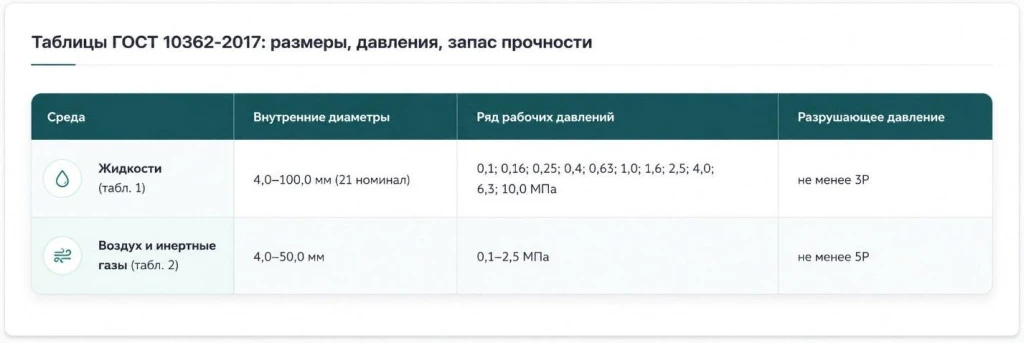

Нормы разведены по содержимому рукава. Жидкости: двадцать один типоразмер внутреннего сечения в границах 4,0–100,0 мм, одиннадцать ступеней рабочего давления от 0,1 до 10,0 МПа, разрушение не раньше утроенного рабочего. Воздух и инертные газы: сечения ограничены пятьюдесятью миллиметрами, потолок давления — 2,5 МПа, коэффициент запаса поднят до пяти, поскольку сжатый газ отдает энергию при разрыве мгновенно.

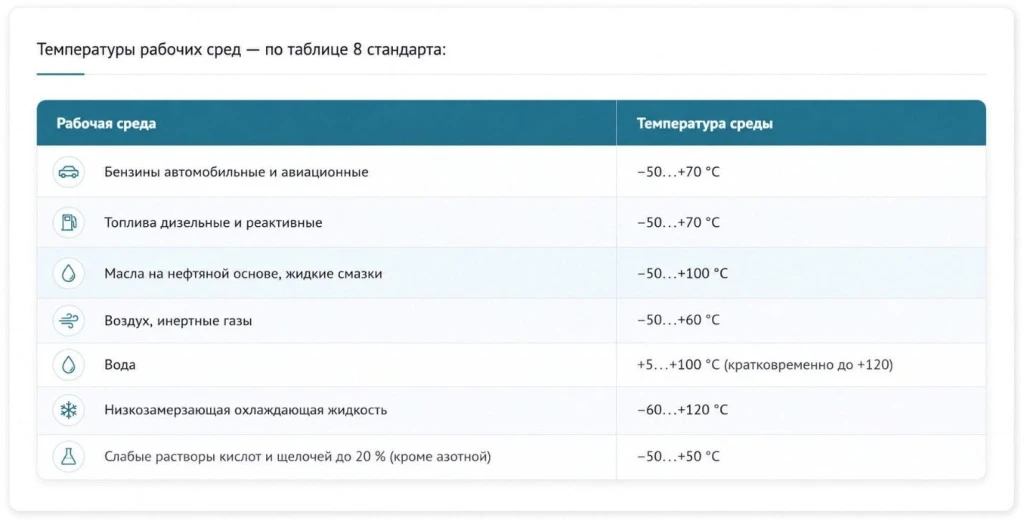

Температурные границы прописаны индивидуально для каждой среды. Топливо и бензин — интервал от −50 до +70 °C. Масла и консистентные смазки допускают нагрев до сотни градусов. Вода разрешена до +100 °C, кратковременно до +120 °C. Шире всех интервал у антифризов: от −60 до +120 °C. Кислотные и щелочные растворы применимы в концентрации не выше двадцати процентов, азотную кислоту документ исключил.

Запись типа «Рукав 20×30—1 ХЛ ГОСТ 10362—2017» расшифровывается последовательно: сечение внутри 20 мм, снаружи 30 мм, давление в работе 1,0 МПа, холодостойкая версия. Стенку отдельной цифрой не приводят — ее вычисляют по разнице двух диаметров, в примере получается 5 мм.

Камера рукава: нитрил, ПВХ или силикон

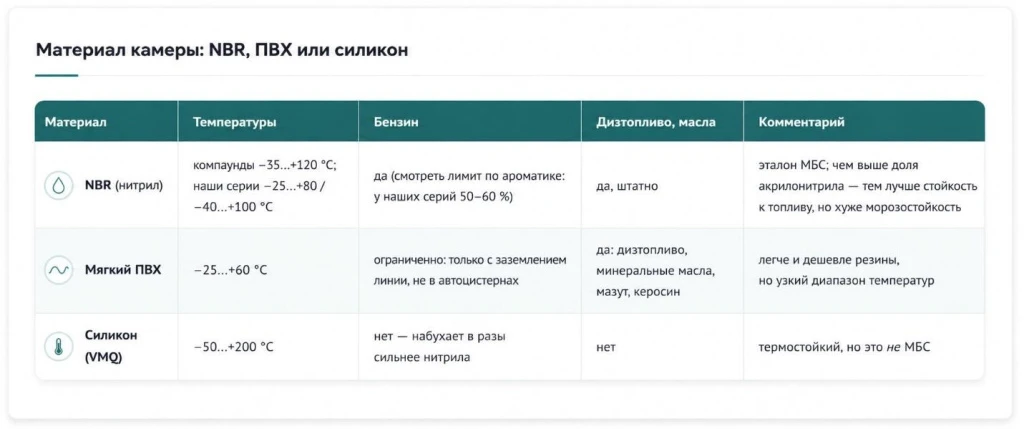

Нитрильная смесь остается основой сегмента. Солярку и масла она переносит без ограничений, а к бензину предъявляет условие по содержанию ароматики. Внутри самого материала действует зависимость: прибавка акрилонитрила усиливает топливостойкость и одновременно снижает морозостойкость, поэтому для площадок в северных регионах компаунд выбирают, отталкиваясь от нижней температуры.

Пластифицированный ПВХ выигрывает в цене и весе. Солярка, минеральные масла, мазут и керосин для него штатные среды, а вот рабочий интервал узкий — от −25 до +60 °C. Бензин допускается при условии заземления, в автоцистерны такое исполнение не ставят. Силикон перекрывает по нагреву обоих конкурентов, работая от −50 до +200 °C, однако в бензине разбухает многократно сильнее нитрила и для нефтепродуктов непригоден.

Окраска оболочки о составе ничего не сообщает. В категорию попадают и черная резина — AlfaGomma 671AA, Semperit TU 25, — и синий пластикат Томифлекс «Fuel». Судят по материалу камеры и нанесенным надписям.

Проверка подлинности: надписи и погружение в бензин

Первое — прочитать оболочку. Пункт 4.3.1 обязывает наносить обозначения на протяжении всей длины, повторяя их минимум через каждый метр. Состав обозначений: знак завода-изготовителя, шифр изделия (скажем, «16×25—1,6 ХЛ ГОСТ 10362—2017») и дата выпуска. Требование к шагу нанесения означает, что надписи останутся и на куске, отрезанном из середины бухты. Зарубежные производители маркируют иначе: указывают Oil либо Fuel, давление после аббревиатуры PN и класс проводимости — пример строки «SEMPERIT TU 25 Öl/Luft PN 25 bar Conductive R<10⁶ Ohm/m». Отсутствие обозначений равнозначно отсутствию подтвержденного соответствия.

Второе — суточная проба. Лабораторная методика предполагает выдержку образца в контрольной смеси в течение суток со взвешиванием до и после: допуск по приросту — те же 35 %. Весов такой точности на складе обычно нет, зато качественная проверка доступна — кусок рукава опускают в бензин и оставляют на день. Обычная резина за это время увеличится в объеме, станет мягкой, слои начнут разделяться; нитрильная камера выйдет прежней формы и упругости. Результат такой пробы служит ориентиром, документы на партию он не отменяет.

Отвод статики: где проводящее исполнение обязательно

Движущийся поток топлива электризует стенку, а накопленный потенциал разряжается искрой — рядом с бензиновыми парами этого достаточно для воспламенения. Отсюда требование пункта 10.13: перекачивая топливо, нужно обеспечить отвод статического электричества. В практическом виде это два условия — проводящий рукав и заземление трассы. Распространяется требование на заправочные станции, топливозаправщики и нефтебазы.

Импортные линейки обозначают проводимость по норме EN 12115. Знак Ω соответствует сопротивлению не выше 10⁶ Ом между фитингами, достигнутому за счет токопроводящей резиновой смеси. Литера M указывает на металлический проводник в стенке — как правило, медную проволоку — и на порог в 10² Ом. Добавка /T означает, что нормировано еще и сопротивление сквозь стенку, до 10⁹ Ом; такие рукава рассчитаны на полное нахождение во взрывоопасной зоне. Semperit измеряет показатель методикой EN ISO 8031 и печатает результат прямо на оболочке: «Conductive R<10⁶ Ohm/m». Самое насыщенное решение применяют на заправочных колонках — в модели TOF 319 к проводящим камере и наружному слою добавлены две медные проволоки заземления.

Подача или всасывание: два разных типа

Рукав категории delivery армирован нитью, рассчитан на подачу и при разрежении сминается. Исполнение S&D содержит в стенке стальную спираль и работает в обоих направлениях. Выбор диктует роль насоса. Он нагнетает — топливораздача, подача под давлением — подойдет напорный вариант, к примеру 671AA или линейка TU. Он всасывает — опорожнение цистерны, забор из резервуара — потребуется спиральный: PETROSPIR SD/10 из резины либо пластикатный Томифлекс «Fuel».

Ассортимент маслобензостойких рукавов Stflex

Маслобензостойкий рукав подбирают прежде всего по рабочей среде, давлению и температуре. В каталоге Stflex есть рукава для бензина, дизельного топлива, керосина, масел и других нефтепродуктов — от сравнительно простых решений для перекачки до РВД для систем с высоким давлением.

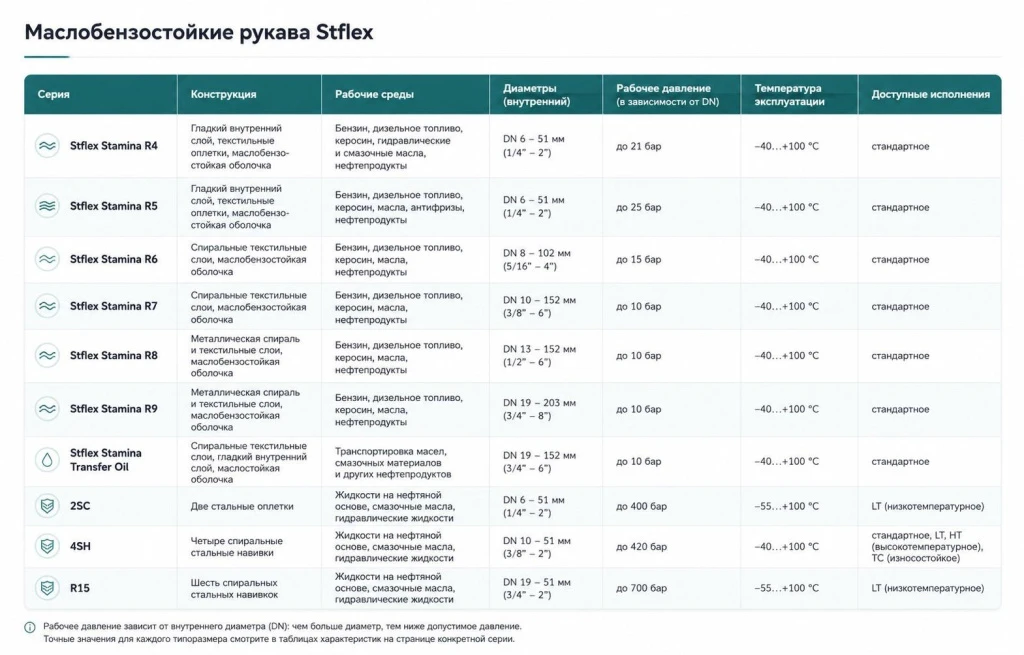

В ассортимент входят серии Stflex Stamina R4, R5, R6, R7, R8 и R9, а также Transfer Oil. Для более высокого давления есть рукава 2SC, 4SH и R15. Серии отличаются конструкцией, количеством слоев армирования, допустимым давлением и диапазоном диаметров, поэтому выбирать рукав только по названию или размеру не стоит.

Для сложных условий есть специальные исполнения. Версии LT сохраняют рабочие свойства на морозе — у некоторых рукавов нижняя граница достигает −55 °C. Модификации HT рассчитаны на повышенные температуры, а TC получают более стойкое к истиранию наружное покрытие. Рабочее давление при этом зависит не только от серии, но и от диаметра рукава: с увеличением DN оно обычно снижается.

Если рукав нужен для холодного климата, в первую очередь стоит смотреть версии LT. Для горячей среды — HT, для работы с постоянным трением и риском повреждения оболочки — TC. После этого остается подобрать нужный DN и проверить по таблице конкретной серии рабочее и разрывное давление.

Чек-лист: что сверить перед заказом

• Перекачиваемая среда. Бензин требует нитрила с подходящим лимитом по ароматике (50–60 %), солярка и масла допускают нитрил либо пластикат, топливораздача — исключительно колоночную серию.

• Направление потока. Нагнетание закрывает напорное исполнение, прием и слив — спиральное.

• Давление. Рабочее выбирают с запасом, разрушающее у изделий по стандарту начинается с трехкратного.

• Температура. Сверяют паспорт линейки и таблицу 8; для минусовых площадок берут ХЛ до −60 °C.

• Отвод заряда. На топливе нужны проводящая камера (Ω) либо металлические жилы (M) вместе с заземлением трассы.

• Обозначения. На оболочке проверяют завод, шифр и дату; по стандарту хранение гарантировано четыре года, эксплуатация — три.

Вопросы и ответы

Что означает сокращение МБС?

Маслобензостойкость: камера изготовлена из смеси, не разрушающейся от бензина, солярки, керосина и минеральных масел. В самом ГОСТ 10362-2017 сокращение отсутствует — свойство задано списком сред и допустимым набуханием камеры в 35 % за сутки в контрольной смеси.

Годится ли такой рукав под АИ-92 и АИ-95?

Годится при двух условиях: изготовитель разрешает бензин, а объявленный им лимит по ароматике покрывает фактический состав. Пластикатное исполнение работает с бензином при заземлении и в автоцистернах не применяется.

Как распознать подделку?

По обозначениям на оболочке: завод, шифр со ссылкой на стандарт, дата выпуска, повторенные вдоль всей длины; у зарубежных изделий добавляются Oil/Fuel и класс проводимости. Второй способ — оставить обрезок в бензине на сутки: рядовая резина размягчится и раздуется, нитрил сохранит геометрию.

Что изменилось при переходе с редакции 1976 года?

По технике ничего: сохранились сетка 4–100 мм, ступени давлений и гарантийные сроки. Различия в оформлении — межгосударственный статус, свежие ссылки на нормативы по топливу, измененная формулировка в заголовке. Применяют версию 2017 года, вступившую в силу летом 2018-го.

Для чего топливному рукаву проводимость?

Поток топлива накапливает электрический заряд, а разряд рядом с парами служит источником воспламенения. Стандарт предписывает отводить статику при перекачке. Обозначения по EN 12115: Ω — проводящая резиновая смесь с порогом 10⁶ Ом между фитингами, M — металлические жилы с порогом 10² Ом.

Каков ресурс и как хранить?

Гарантия на хранение — четыре года от даты выпуска, на эксплуатацию — три года, в тропиках вдвое меньше. Держать изделие следует расправленным, при температуре не выше +30 °C, на расстоянии от батарей не менее метра, укрывая от солнечных лучей, озона и испарений ГСМ.

Что ставят на топливораздаточную колонку?

Колоночную серию. Универсальные масляно-топливные линейки заводы на топливораздачу не допускают.
