Рукава высокого давления (РВД): классификация, особенности и сферы применения

Несмотря на разнообразие конструкций и назначения, большинство таких машин объединяет наличие гидравлических систем. Именно они обеспечивают передачу усилия, управление рабочими узлами. Ключевым элементом этих систем выступают рукава высокого давления (РВД), без которых невозможно стабильное и безопасное функционирование оборудования.

Рукава высокого давления — что это такое?

РВД — это гибкий трубопровод для транспортировки рабочих сред под высоким давлением. В качестве таких сред могут быть гидравлические масла, топливо, газы, эмульсии, другие технические жидкости.

Особенность РВД — способность работать в условиях, где использование жестких трубопроводов невозможно или нецелесообразно. Они применяются на участках с подвижными соединениями, изгибами и вибрациями, например, в механизмах подъема или поворота рабочих органов техники.

Помимо передачи энергии, рукава могут использоваться и для подачи рабочих сред — например, при бурении скважин или в технологических процессах, где требуется транспортировка жидкости.

Конструкция РВД специально разработана таким образом, чтобы выдерживать значительные нагрузки, перепады давления, воздействие внешней среды без потери герметичности.

Сфера применения РВД

Основные направления применения включают:

• строительную, дорожную технику;
• сельское хозяйство;
• горнодобывающую промышленность;
• лесозаготовку;
• нефтегазовый сектор;
• промышленное оборудование.

РВД применяются в составе узлов, механизмов, таких как:

• гидронасосы, гидроцилиндры;
• прессы, турбины, подъемные устройства;
• складская, погрузочная техника;
• агрегаты, технологические линии.

Отдельное направление — использование в нефтяной отрасли, где применяются специальные буровые рукава, рассчитанные на экстремальные условия эксплуатации.

Преимущества

Традиционные шланги с текстильным усилением конструктивно не рассчитаны на эксплуатацию в гидросистемах: при высоких давлениях они быстро теряют прочность, подвержены разрушению под действием агрессивных сред и имеют ограниченный ресурс.

Использование жестких металлических трубопроводов, напротив, связано с другой проблемой — отсутствием гибкости. Это делает их малопригодными для участков с подвижными соединениями, вибрациями, переменной геометрией, где требуется компенсация нагрузок и смещений.

РВД — инженерный компромисс, объединяющий прочность металлических систем, гибкость шланговых решений. За счет многослойной армированной конструкции они обеспечивают:

• стабильную работу при высоких, пульсирующих давлениях;
• повышенную устойчивость к динамическим, ударным нагрузкам;
• частичное гашение вибраций, снижение нагрузки на элементы гидросистемы;
• надежную эксплуатацию в условиях перепадов температур, воздействия агрессивных сред;
• адаптивность к сложной конфигурации оборудования, подвижным узлам.

Технические характеристики, конструкция и виды РВД

Чтобы обеспечить стабильную работу и высокий ресурс, рукава высокого давления изготавливаются по принципу многослойной конструкции.

Классическая схема РВД включает три ключевых слоя:

• внутренний канал — эластичная трубка из маслостойких резин или полимеров, обеспечивающая герметичность и устойчивость к воздействию перекачиваемых жидкостей;
• силовой каркас — формируется за счет металлической проволоки, уложенной в виде оплетки или спиральной навивки, за счет чего рукав выдерживает высокое давление и динамические нагрузки;
• внешнее покрытие — защитный слой, предохраняющий изделие от износа, влаги, ультрафиолета и внешних механических воздействий.

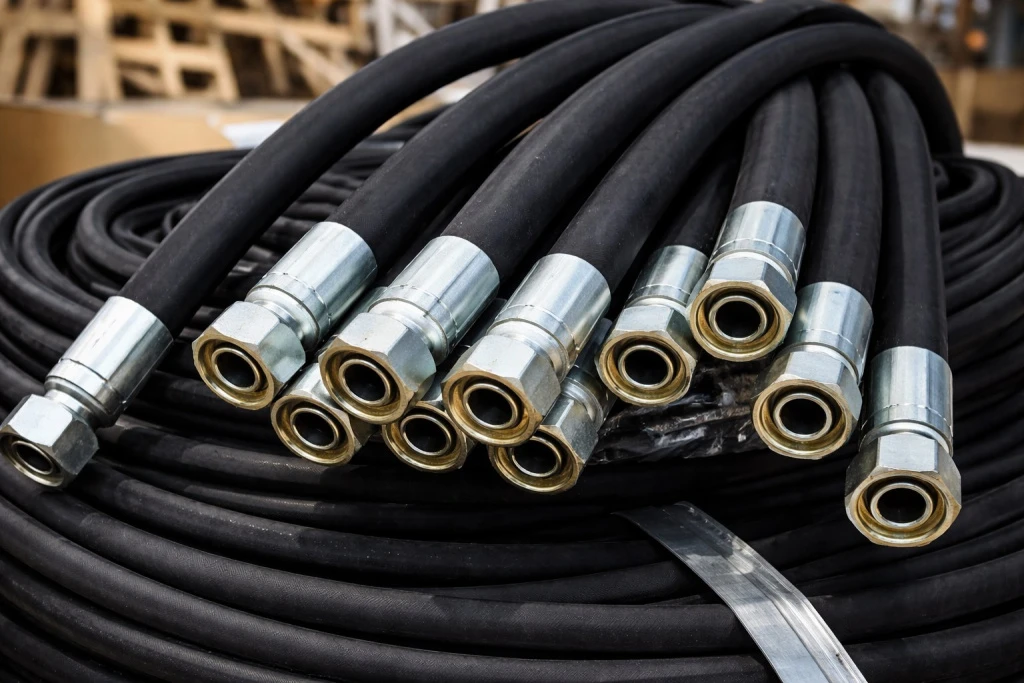

Для подключения к оборудованию рукава комплектуются фитингами, обеспечивающими надежное и герметичное соединение с элементами гидросистемы.

По типу армирования РВД делят на несколько категорий: изделия с оплеткой, рукава навивочного типа, а также специализированные решения, включая модели с внутренней трубкой из фторопласта (PTFE), предназначенные для работы в агрессивных средах.

Оплеточные

Наиболее распространенной разновидностью являются рукава с металлической оплеткой. Их изготовление регулируется европейскими стандартами EN 853 и EN 857, а также другими международными и национальными нормативами.

Такие рукава предназначены для работы с гидравлическими жидкостями и широко применяются в различных видах техники и оборудования.

К основным типам относятся:

• 1SN — модели с одним слоем стальной оплетки;
• 2SN — усиленные варианты с двойной оплеткой, рассчитанные на более высокие нагрузки;
• 1SC и 2SC — компактные исполнения с уменьшенным радиусом изгиба, удобные для установки в ограниченном пространстве.

Особенности оплеточных рукавов:

• высокая гибкость, благодаря которой их удобно монтировать даже в труднодоступных местах;
• стабильная и надежная работа при нагрузках и вибрациях;
• повышенная прочность и устойчивость к механическим воздействиям;
• возможность использования в узлах со сложной конфигурацией и ограниченным пространством для установки.

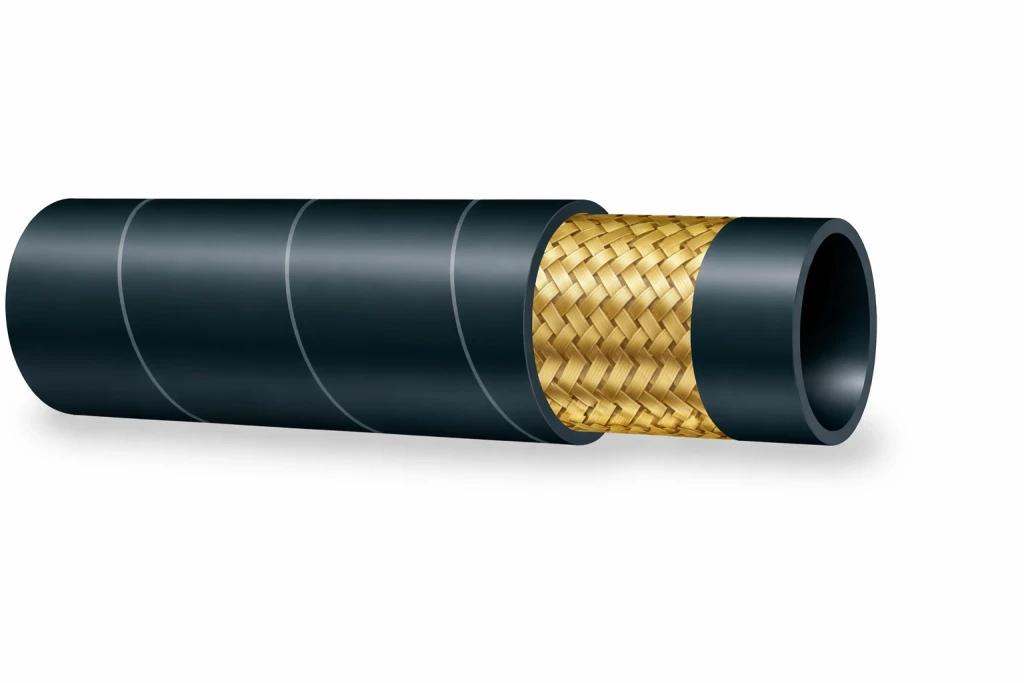

Технические параметры РВД 1SN (EN 853)

• Внутренний слой — резина с высокой устойчивостью к маслам.
• Армирование — проволочная оплетка из стали в один слой.
• Наружное покрытие — синтетическая резина.

Допустимый температурный диапазон эксплуатации составляет от −40 °C до +120 °C.

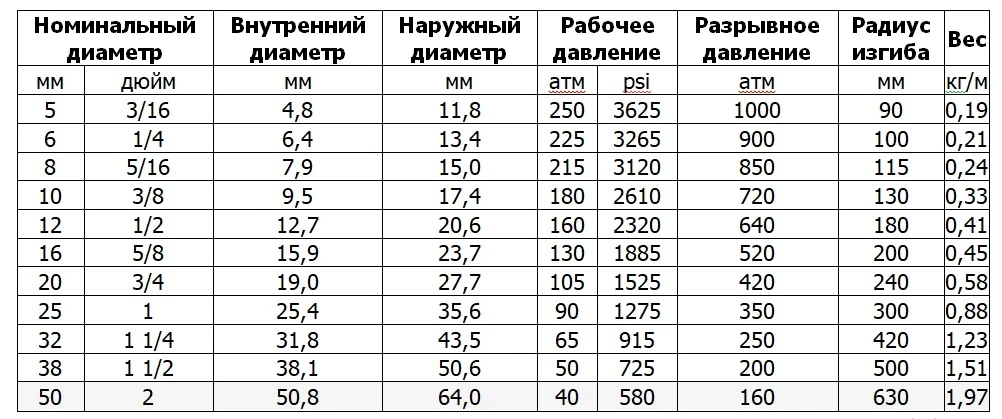

Таблица характеристик РВД 1SN по типоразмеру

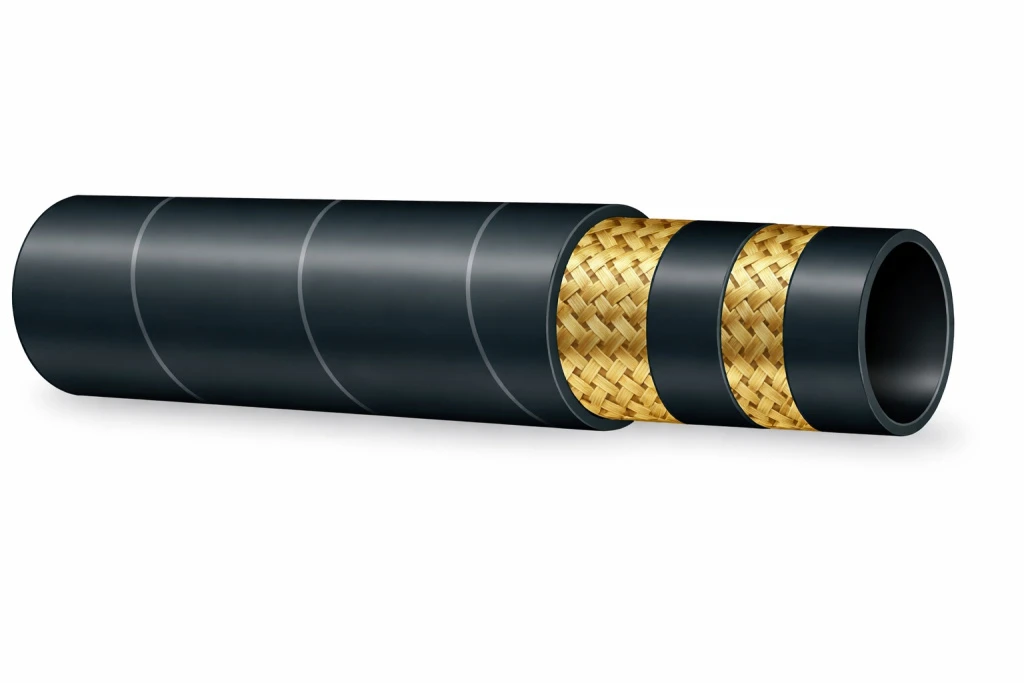

Основные характеристики и параметры рукавов РВД 2SN (EN 853)

• Внутренний канал — маслостойкая синтетическая резина.
• Армирующий слой — оплетка из стальной проволоки в два слоя.
• Наружная оболочка — износостойкая синтетическая резина.

Температурный диапазон эксплуатации составляет от −40 °C до +100 °C, при кратковременных нагрузках допускается повышение температуры до +120 °C.

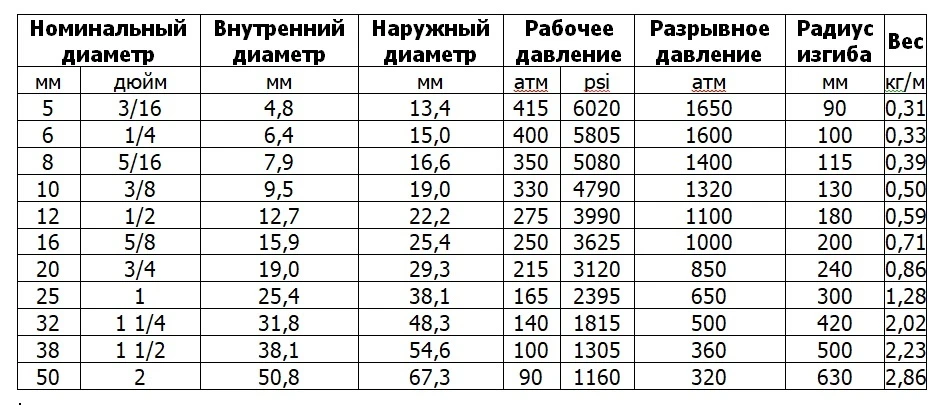

Таблица характеристик РВД 2SN по типоразмеру

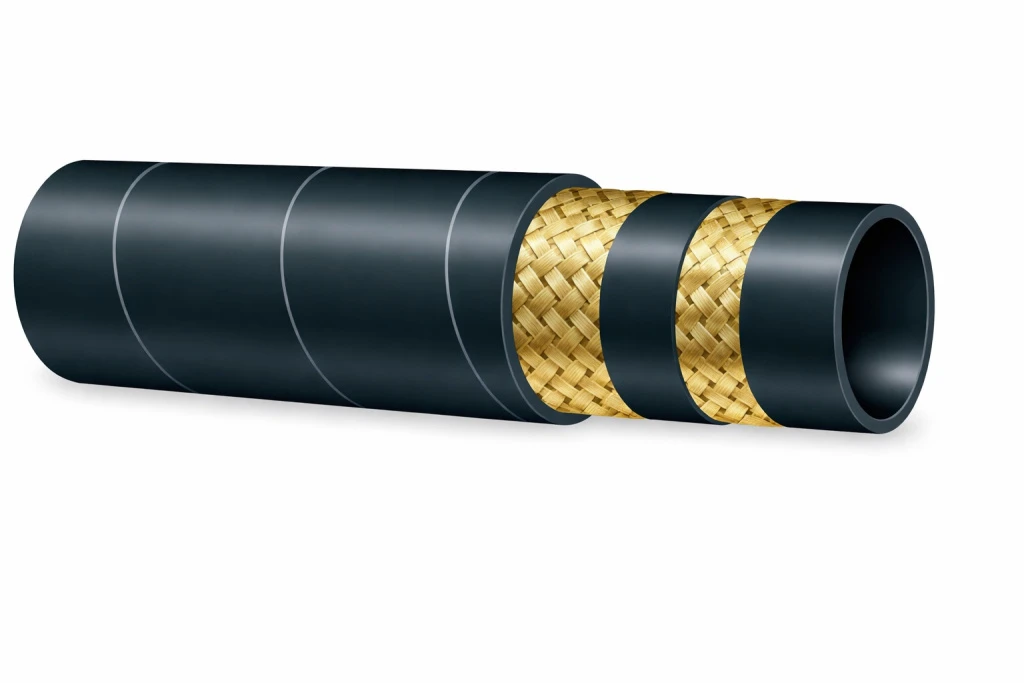

Технические параметры и особенности рукавов РВД 2SC (EN 857)

Рукава серии 2SC относятся к компактному типу и отличаются повышенной гибкостью при сохранении прочностных характеристик:

• Внутренний слой — синтетическая резина, устойчивая к маслам.
• Армирование — две оплетки из высокопрочной стальной проволоки.
• Наружное покрытие — резина с повышенной стойкостью к износу.

Рабочий температурный диапазон составляет от −40 °C до +100 °C, что делает данные рукава универсальными для эксплуатации в большинстве климатических и производственных условий.

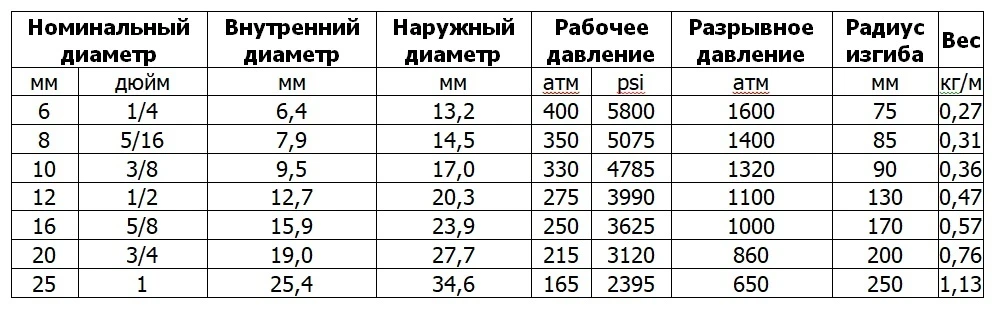

Таблица характеристик РВД 2SC по типоразмеру

Навивочные

Рукава навивочного типа изготавливаются в соответствии со стандартом EN 856 и предназначены для эксплуатации в более тяжелых условиях.

В их конструкции используется спиральная навивка стальной проволоки, что обеспечивает повышенную прочность, устойчивость к высоким давлениям.

Основные типы:

• 4SP — для среднего давления;
• 4SH — для высокого давления;
• R13 и R15 — для экстремальных условий эксплуатации с высокими динамическими нагрузками.

Преимущества:

• высокая прочность;
• устойчивость к пульсациям давления;
• длительный срок службы при интенсивной эксплуатации.

Такие рукава применяются в тяжелой технике, промышленности и оборудовании с повышенными нагрузками.

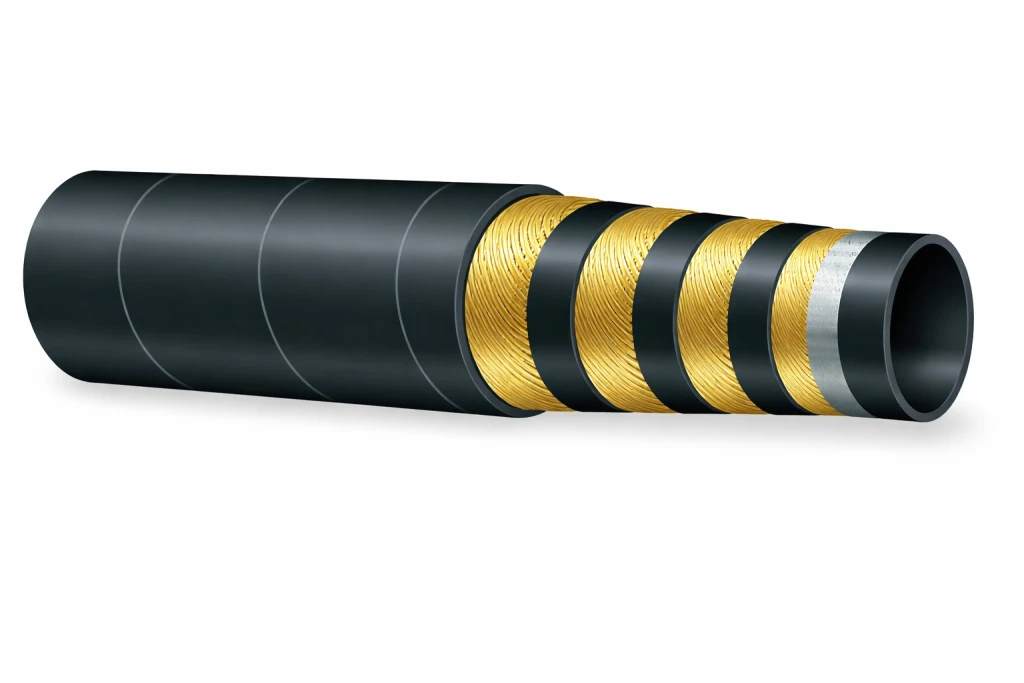

Технические характеристики и конструктивные особенности рукавов РВД 4SP (EN 856)

Рукава данного типа относятся к навивочной категории и предназначены для работы в условиях повышенных нагрузок и давления:

• Внутренний слой — маслостойкая синтетическая резина.
• Армирование — четырехслойная навивка из стальной проволоки.
• Наружный слой — износостойкая синтетическая резина.

Рабочий температурный диапазон составляет от −40 °C до +100 °C, при кратковременных нагрузках допускается эксплуатация при температуре до +120 °C.

Таблица характеристик РВД 4SP по типоразмеру

Основные параметры и конструкция рукавов РВД 4SH (EN 856)

Рукава серии 4SH относятся к усиленным навивочным решениям и рассчитаны на эксплуатацию в системах с повышенным давлением и интенсивными нагрузками:

• Внутренний слой — синтетическая резина, устойчивая к маслам.
• Армирование — четыре слоя проволоки повышенной прочности.
• Наружное покрытие — износостойкая синтетическая резина.

Рабочий температурный диапазон составляет от −40 °C до +100 °C, при кратковременных перегрузках допускается эксплуатация при температуре до +120 °C.

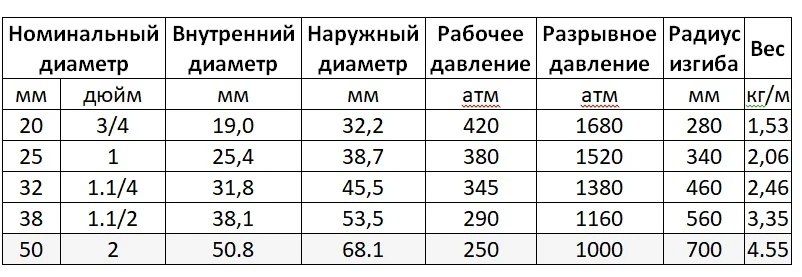

Таблица характеристик РВД 4SH по типоразмеру

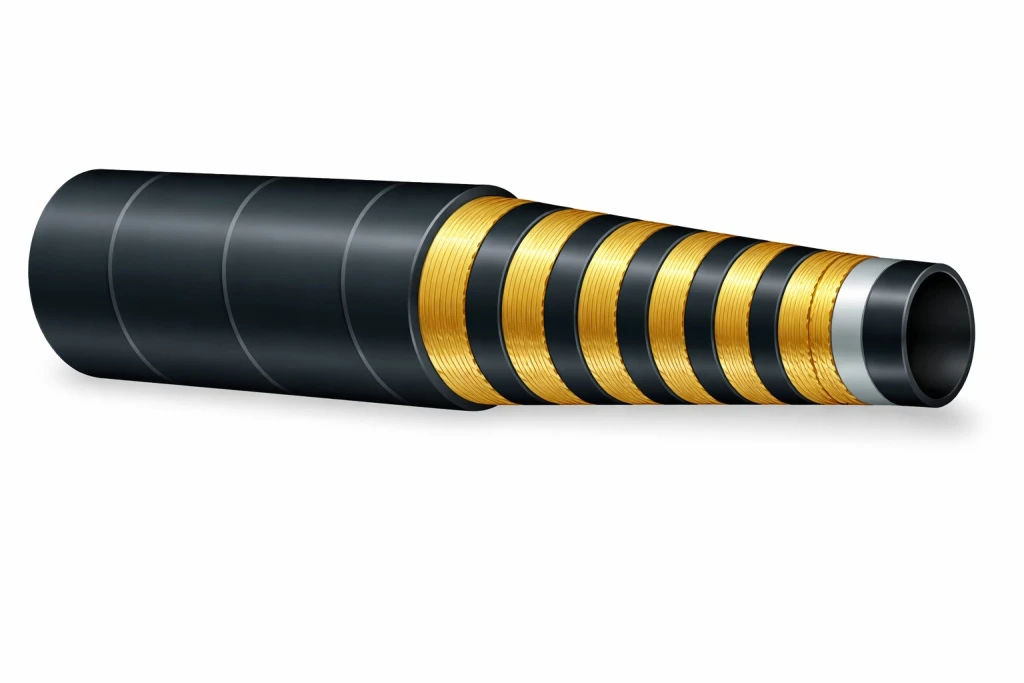

Технические характеристики и особенности рукавов РВД R13 (EN 856)

• Назначение — навивочный рукав для работы в условиях высоких ударных и динамических нагрузок.
• Внутренний слой — маслостойкая синтетическая резина.
• Армирование — спиральная навивка проволоки: 4 слоя до Ø25 мм, 6 слоев от Ø32 мм.
• Наружное покрытие — износостойкая синтетическая резина, устойчивая к маслам, озону и внешним факторам.

Рабочий температурный диапазон составляет от −40 °C до +121 °C, что позволяет использовать данные рукава в условиях повышенных температурных и эксплуатационных нагрузок.

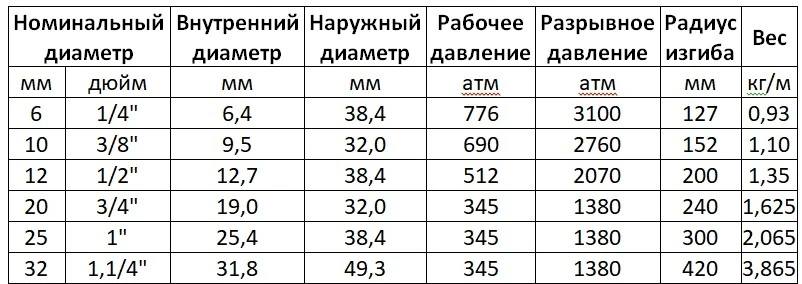

Таблица характеристик РВД R13 по типоразмеру

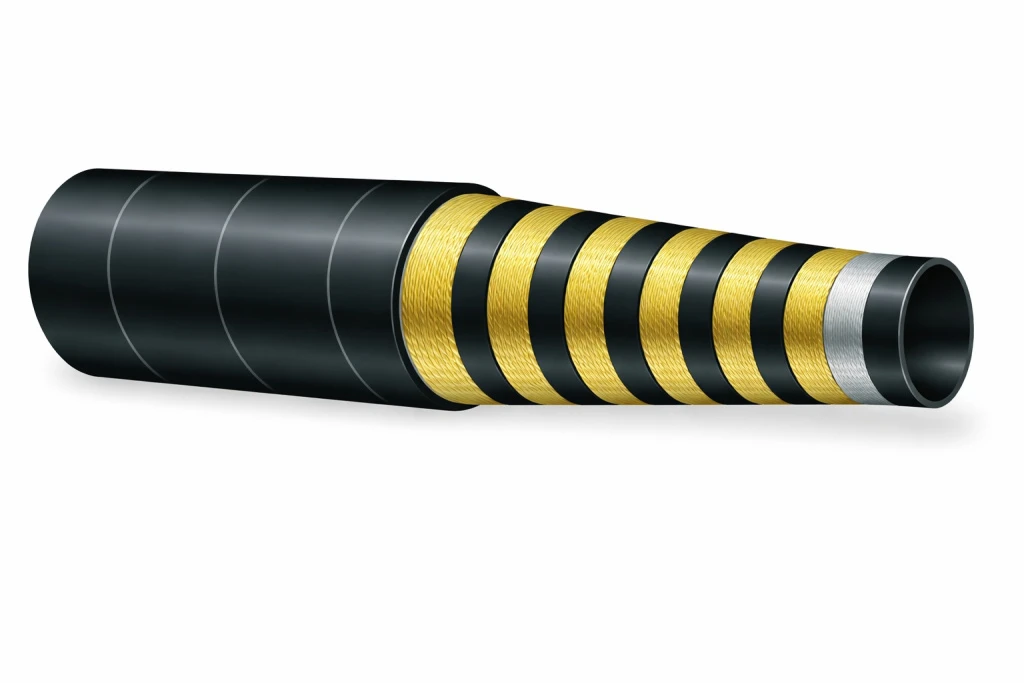

Технические параметры и конструктивные особенности рукавов РВД R15 (EN 856)

• Назначение — навивочный рукав для эксплуатации при высоких ударных и переменных нагрузках.
• Внутренний слой — синтетическая резина с высокой маслостойкостью.
• Армирование — усиленная спиральная навивка: 4 слоя до Ø25 мм, 6 слоев от Ø32 мм.
• Наружное покрытие — износостойкая резина, устойчивая к маслам, озону и воздействию окружающей среды.

Рабочий температурный диапазон составляет от −40 °C до +121 °C, что позволяет использовать рукава данного типа в условиях повышенных температур и интенсивной эксплуатации.

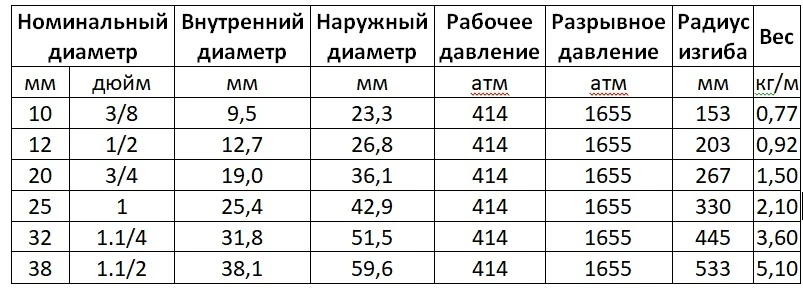

Таблица характеристик РВД R15 по типоразмеру

Сравнение оплеточной и навивочной конструкций

Отличие заключается в способе укладки армирующего слоя.

В оплеточных рукавах проволока переплетается по винтовой линии, образуя гибкую и устойчивую структуру. В навивочных — проволока укладывается витками, перпендикулярными оси рукава, что увеличивает прочность.

При одинаковых параметрах армирования навивочные рукава выдерживают более высокое давление, однако уступают по гибкости. Оплеточные модели, напротив, имеют меньший радиус изгиба, что делает их более удобными для использования в компактных и подвижных узлах.

Выбор между ними зависит от условий эксплуатации и требований к системе.

Тефлоновые рукава

Отдельную категорию составляют рукава из фторопласта (PTFE), применяемые в условиях повышенных температур и агрессивных сред.

Их конструкция включает:

• внутреннюю трубку из тефлона;
• армирование из нержавеющей стали;
• дополнительную защитную оплетку.

Такие рукава обладают следующими характеристиками:

• высокая химическая стойкость;
• широкий температурный диапазон эксплуатации;
• устойчивость к давлению и гидроударам;
• минимальное старение материала.

Тефлоновые РВД используются в химической промышленности, пищевом производстве, фармацевтике и других высокотехнологичных отраслях.

Они могут быть выполнены с гладкой или гофрированной внутренней поверхностью. Гофрированные варианты более гибкие, но имеют ограничения по давлению.

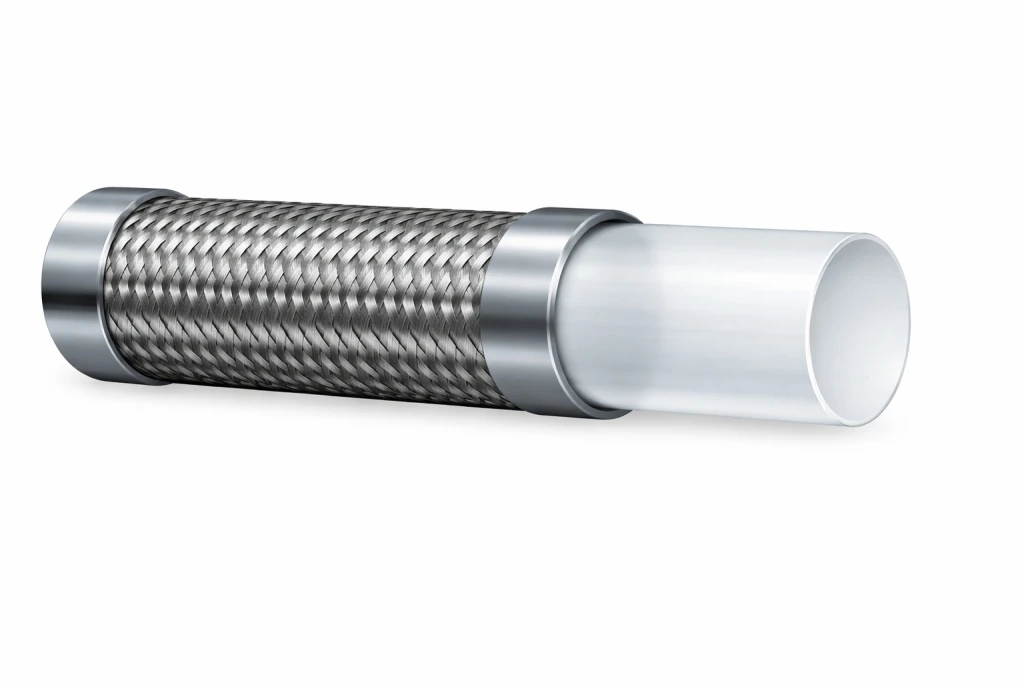

Технические характеристики и особенности рукавов РВД PTFE

• Внутренний слой — трубка из фторопласта (PTFE).
• Армирование и наружный слой — 1–2 слоя оплетки из нержавеющей стали, обеспечивающие прочность и защиту от повреждений.
• Применение — подходит для работы с агрессивными средами: щелочами, растворителями, маслами, кислотами.
• Температурный диапазон — от −60 °C до +260 °C.

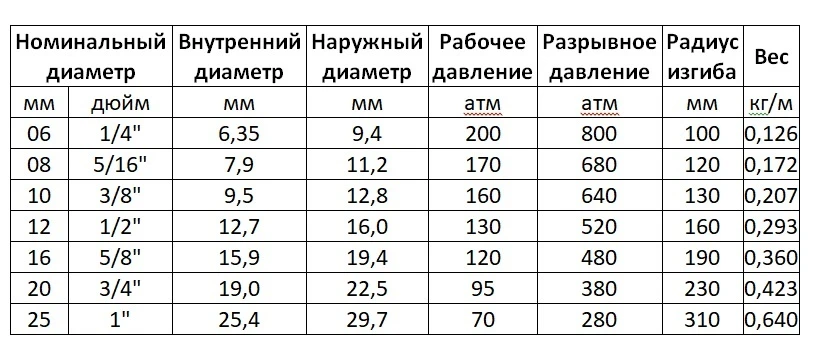

Таблица характеристик РВД PTFE 1 (1 оплетка) по типоразмеру

На что обратить внимание при подборе рукава?

Корректный подбор рукава высокого давления влияет на надежность всей гидравлической системы.

При выборе учитывают такие параметры:

• рабочее давление — должно соответствовать или превышать давление в системе;
• температурный режим — важен для сохранения свойств материалов;
• тип рабочей среды — необходимо учитывать химическую совместимость;
• радиус изгиба — влияет на возможность установки в ограниченном пространстве;
• диаметр рукава — должен обеспечивать требуемую производительность системы.

Также важно учитывать условия эксплуатации, включая вибрации, динамические нагрузки и воздействие внешней среды.

Маркировка рукавов высокого давления

Маркировка РВД выполняется в соответствии с международными стандартами EN и ISO и наносится непосредственно на поверхность рукава.

Как правило, она содержит следующую информацию:

• наименование производителя;
• дату изготовления;
• допустимое рабочее давление;
• номинальный диаметр;
• стандарт, по которому изготовлен рукав.
