Фитинги для РВД: виды, применение и стандарты качества

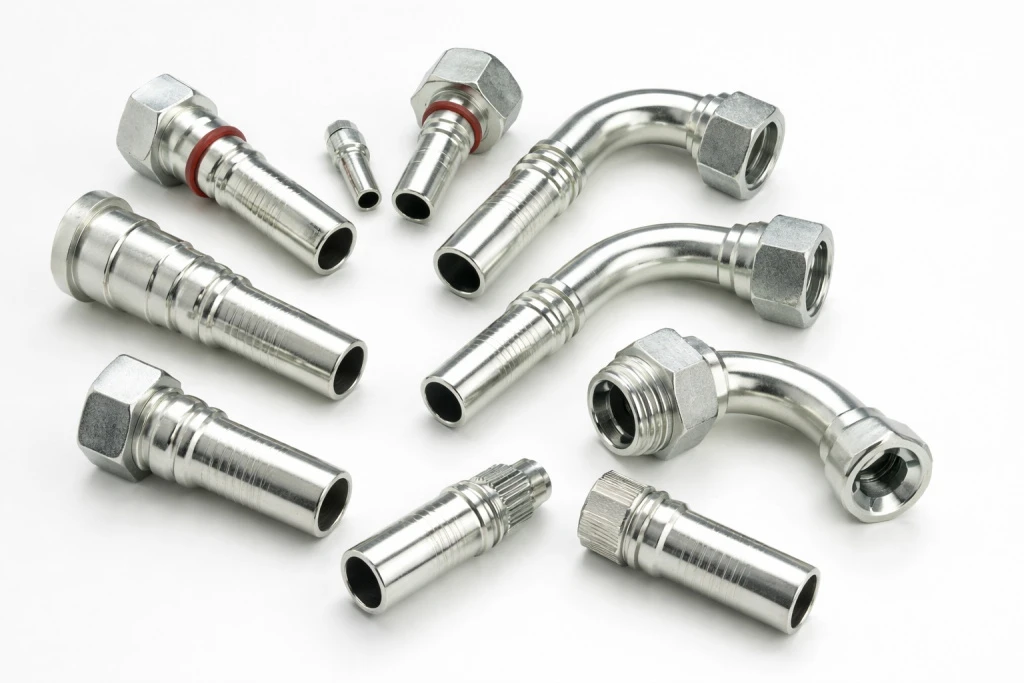

Фитинги для РВД: что это такое

Фитинг — это соединительный элемент, предназначенный для присоединения рукава к гидравлическим узлам. Основная функция фитингов — создание герметичного и устойчивого соединения, способного выдерживать давление, перепады температур и механические нагрузки.

Фитинги используются при сборке рукавов высокого давления и позволяют формировать гидравлические линии различной конфигурации. Благодаря разнообразию конструкций обеспечивается удобство монтажа, а также возможность быстрого подключения и замены элементов системы.

Области применения

Фитинги применяются в разных гидравлических системах:

• промышленное оборудование;
• строительная и дорожная техника;
• сельскохозяйственные машины;
• лесозаготовительная техника;
• транспорт и спецтехника.

Основные требования к фитингам — это устойчивость к высокому давлению, вибрациям, температурным нагрузкам и воздействию агрессивных сред. Конкретный тип фитинга подбирается с учетом конструкции системы и используемого оборудования.

Виды фитингов для РВД

Разнообразие фитингов обусловлено как конструктивными особенностями соединений, так и различиями в стандартах, применяемых в разных странах. При этом даже в одной гидросистеме могут использоваться фитинги разных типов.

Конструктивно фитинг состоит из двух основных элементов:

• хвостовика (часть, соединяемая с рукавом);
• присоединительной части (резьба, фланец, замок и др.).

По типу хвостовика

Выделяют несколько основных серий:

• Multifit — универсальные фитинги, применяемые для большинства типов РВД (кроме навивочных).
• Interlock — используются для рукавов с навивкой, нуждаются в подготовке (снятии слоев резины перед обжимом).
• CS — также предназначены для навивочных рукавов, но не требуют зачистки перед опрессовкой.

По типу соединения

Фитинги различаются по способу подключения:

• Резьбовые — распространены больше всего, могут иметь внутреннюю или наружную резьбу.
• Banjo — кольцевые соединения с креплением через болт;
• Фланцевые — используются при высоких нагрузках, крепятся болтами через фланец.
• Ремонтные соединители (Connector) — применяются для восстановления поврежденных рукавов.
• Steck (быстросъемные) — обеспечивают быстрое соединение с фиксацией замком.

По исполнению

В зависимости от формы фитинги бывают:

• прямые (0°);

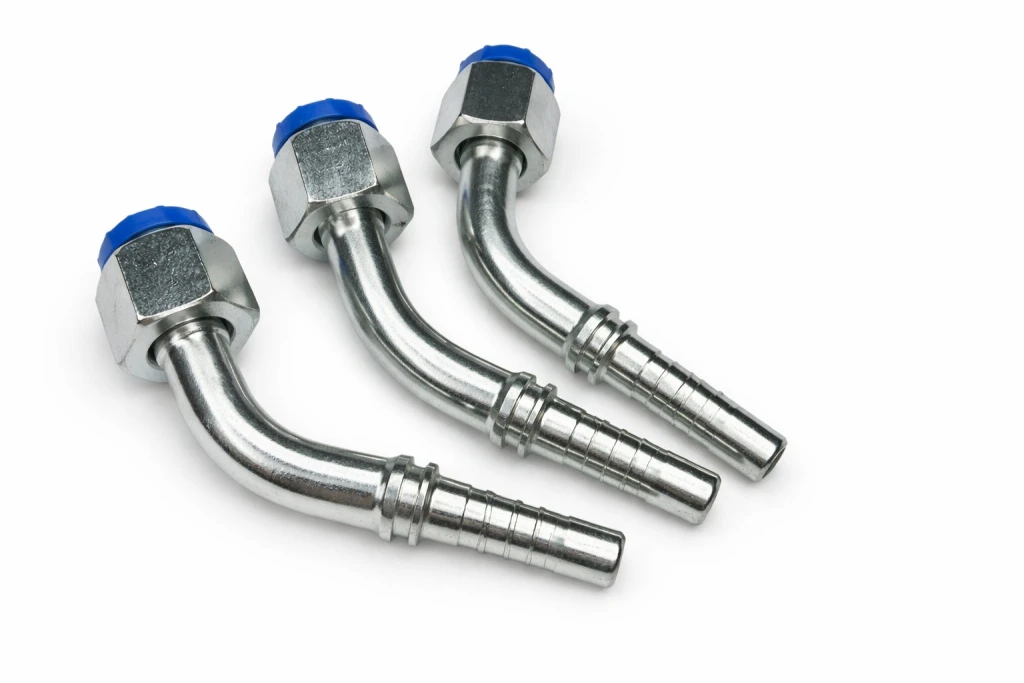

• угловые 45°;
• угловые 90°.

Стандарты фитингов для РВД

Для корректного подбора фитингов важно учитывать стандарты, в соответствии с которыми они изготовлены. Ниже приведены наиболее распространенные варианты.

BANJO

Фитинги типа BANJO представляют собой поворотные соединения, которые крепятся к системе при помощи banjo-болта и уплотняются резинометаллическими шайбами. Конструкция сохраняет подвижность узла после установки. Используются в условиях ограниченного пространства.

Характеристики:

• резьба: метрическая (M10-M30) или дюймовая (1/8”-1”);
• диаметр рукава (Dy): 5-32 мм;
• исполнение: прямое (0°).

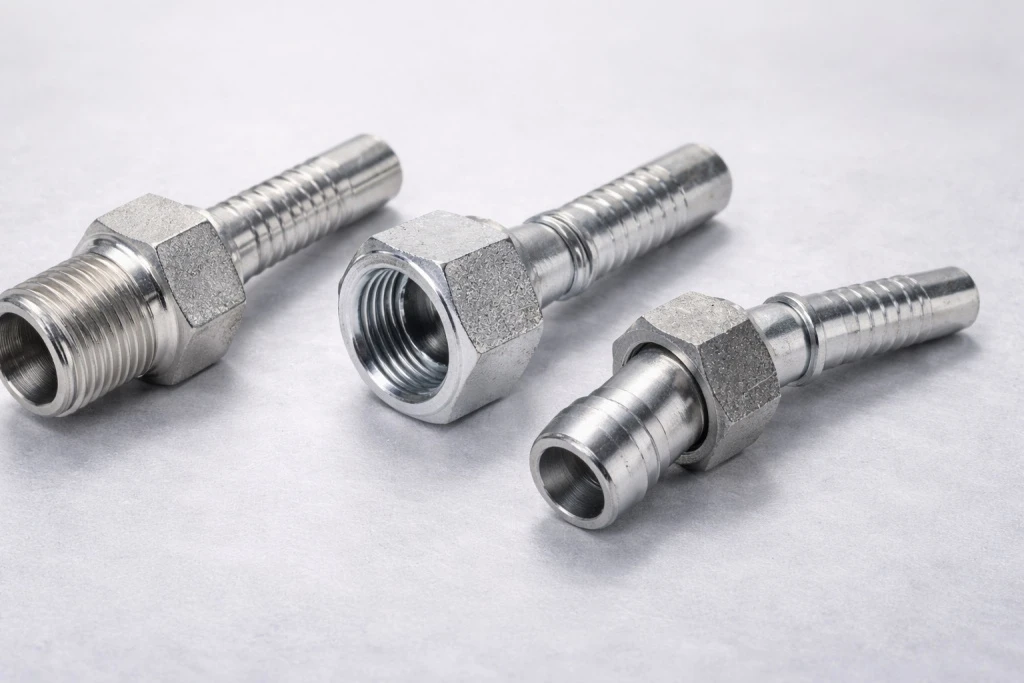

BSP

Фитинги стандарта BSP имеют цилиндрическую трубную дюймовую резьбу и уплотнительный конус 60°. Соответствуют стандартам ISO 228-1.

Используются в гидросистемах сельхозтехники, строительных и промышленных машин. Для тяжелых условий эксплуатации применяются версии с дополнительным уплотнительным кольцом.

Характеристики:

• резьба: дюймовая от 1/8" до 2";
• диаметр рукава (Dy): от 6 до 50 мм;
• исполнение: 0°, 45°, 90°;
• варианты: со съемной, кримпованной или штифтованной гайкой.

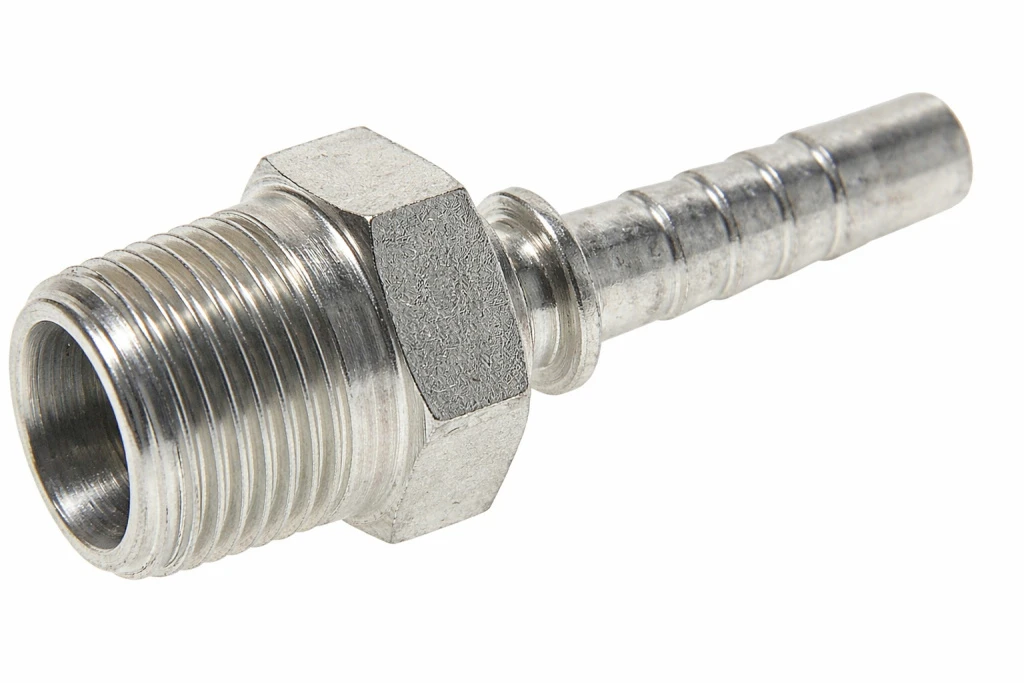

BSPT

Фитинги BSPT отличаются конической трубной резьбой с конусностью 1:16 и углом профиля 55°. Уплотнение достигается за счет плотного контакта резьбовых поверхностей, что повышает герметичность соединения.

Используются в гидравлических системах, где важны прочное соединение и сохранение герметичности при работе под высокими нагрузками.

Характеристики:

• резьба: дюймовая от 1/8" до 2";
• диаметр рукава (Dy): от 5 до 50 мм;
• исполнение: прямой штуцер с наружной конической резьбой.

DK

Фитинги DK — один из базовых стандартов с метрической резьбой, широко применяемых в отечественной технике. Имеют универсальный сферический конус, обеспечивающий совместимость с различными типами ответных соединений.

Используются в сельскохозяйственной, строительной и промышленной гидравлике.

Характеристики:

• резьба: метрическая от М10×1 до М52×2;
• диаметр рукава (Dy): от 6 до 50 мм;
• исполнение: 0°, 45°, 90°;
• варианты: гайка съемная или кримпованная.

DKI

Фитинги DKI имеют метрическую резьбу и уплотнительный конус 74°. По геометрии соединения близки к стандарту JIC, но отличаются системой резьбы.

Применяются в гидросистемах отечественного и импортного оборудования, где требуется надежное соединение при высоком давлении.

Характеристики:

• резьба: метрическая от М10×1 до М64×2;
• диаметр рукава (Dy): от 6 до 50 мм;
• исполнение: 0°, 45°, 90° с гайкой или штуцером.

DKOL

Соединения типа DKOL относятся к стандарту DIN и выполняются с метрической цилиндрической резьбой и уплотнением по конусу 24°. Данная серия классифицирована как легкая и предназначена для эксплуатации в системах со средним уровнем давления.

Конструкция отличается увеличенным проходным диаметром и уменьшенной толщиной стенки, что отличает её от усиленных аналогов. Такие решения применяются преимущественно в гидравлике европейского оборудования, в том числе техники немецкого производства.

Характеристики:

• резьба: метрическая от М12×1,5 до М52×2;
• диаметр рукава (Dy): от 5 до 38 мм;
• исполнение: прямое (0°), угловое 45°, угловое 90°;
• тип уплотнения: конус 24° с уплотнительным кольцом.

DKOS

Изделия серии DKOS изготавливаются по стандарту DIN и имеют метрическую резьбу с уплотнением по конусу 24°, но относятся к категории тяжелых соединений.

Конструкция ориентирована на работу в условиях повышенных нагрузок: уменьшенный внутренний проход и увеличенная толщина стенки обеспечивают повышенную прочность, устойчивость к скачкам давления и долговечность при циклических нагрузках.

Данный тип применяется в гидравлических системах тяжелой спецтехники, промышленного оборудования, а также в узлах, где оборудование функционирует в режиме высокой интенсивности.

Характеристики:

• резьба: метрическая от М14×1,5 до М52×2;
• диаметр рукава (Dy): от 5 до 38 мм;
• исполнение: прямое (0°), угловое 45°, угловое 90°.

JIC

Фитинги стандарта JIC имеют дюймовую резьбу UN/UNF и внутренний конус 74°. Соответствуют стандарту SAE и широко применяются в международной практике.

Используются в гидросистемах американской техники, а также в оборудовании, ориентированном на экспорт.

Характеристики:

• резьба: от 7/16" до 2 1/2";
• диаметр рукава (Dy): от 5 до 50 мм;
• исполнение: 0°, 45°, 90°;
• варианты: с гайкой или наружной резьбой (штуцер).

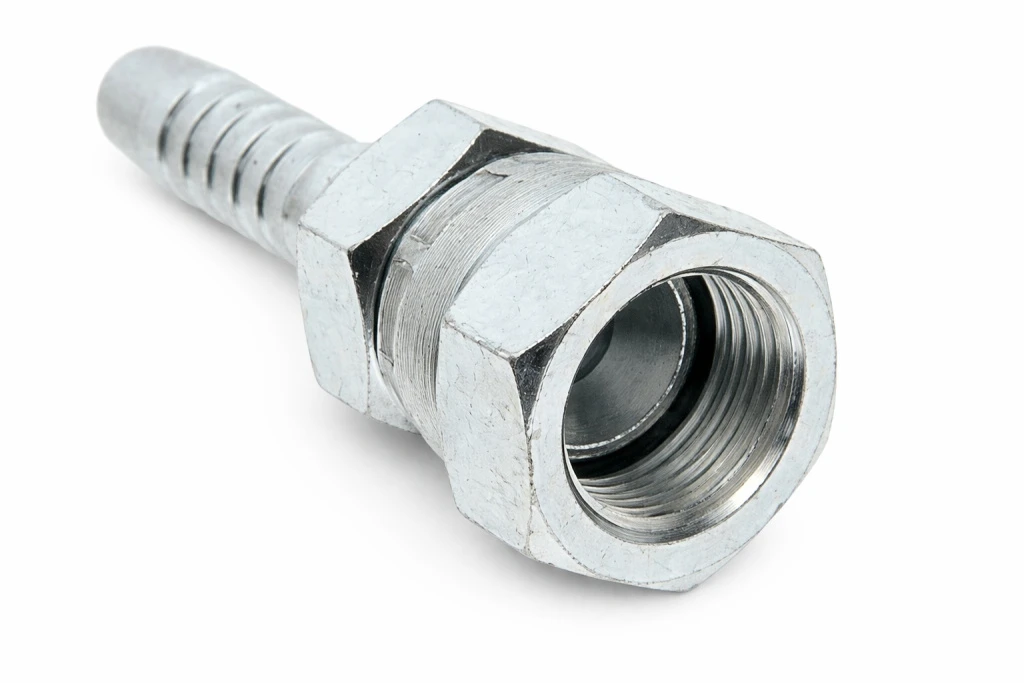

JIS Metric (Komatsu)

Фитинги стандарта JIS Metric (Komatsu) относятся к японской системе соединений и имеют метрическую резьбу с уплотнительным конусом 60°. Данный тип был разработан для техники Komatsu, что и определило его распространенное название.

Конструкция предусматривает наличие дополнительного шестигранника, который упрощает монтаж и предотвращает проворачивание рукава при установке. Выпускаются как с внутренней, так и с наружной резьбой.

Применяются в гидравлических системах строительной и карьерной техники японского производства.

Характеристики:

• резьба: метрическая от М10×1 до М42×1,5;
• диаметр рукава (Dy): от 5 до 38 мм;
• исполнение:
  • прямое (0°);
  • угловое 45°;
  • угловое 90°;
• варианты исполнения:
  • с кримпованной гайкой и контргайкой;
  • в виде штуцера с наружной резьбой.

JIS Toyota (дюймовые)

Представляют собой соединения с внутренним конусом 60° и дюймовой цилиндрической трубной резьбой. Соответствуют ряду международных стандартов, включая ISO, DIN и ГОСТ.

Используются в гидросистемах японской техники: строительных и сельскохозяйственных машин, грузового транспорта и легковых автомобилей.

Конструктивная особенность — наличие дополнительного шестигранника, который облегчает сборку соединения и снижает риск перекручивания рукава при монтаже.

Характеристики:

• резьба: дюймовая от 7/16" до 2 1/2";
• диаметр рукава (Dy): от 6 до 38 мм;
• исполнение:
  • прямое (0°);
  • угловое 45°;
  • угловое 90°;
• варианты исполнения:
  • с кримпованной гайкой и контргайкой.

NPTF

Фитинги NPTF имеют коническую дюймовую резьбу с углом 60° и конусностью 1:16. Герметичность достигается за счет плотного контакта резьбы без необходимости дополнительного уплотнения.

Применяются в системах высокого давления, где важна надежность и устойчивость к утечкам.

Характеристики:

• резьба: от 1/8" до 2";
• диаметр рукава (Dy): от 6 до 50 мм;
• исполнение: штуцер с наружной конической резьбой.

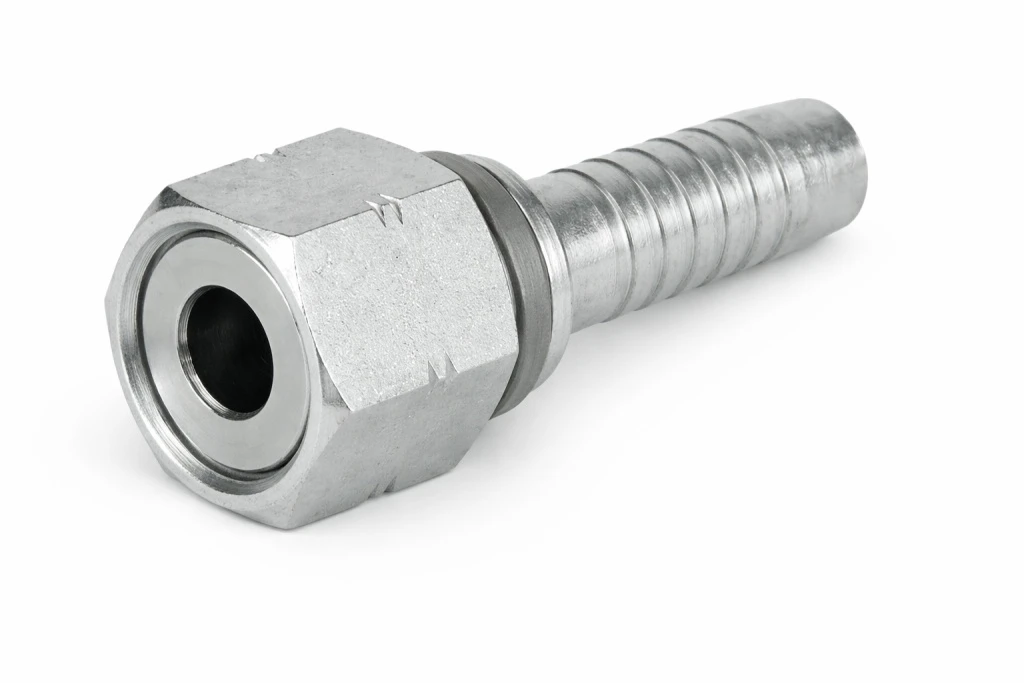

ORFS

Фитинги стандарта ORFS (O-Ring Face Seal) представляют собой соединения с плоским торцевым уплотнением, в котором герметичность обеспечивается за счет уплотнительного кольца, расположенного на торце ниппеля. Отвечает требованиям SAE J1453 и ISO 8434-3.

Данный тип соединения отличается надежностью в условиях вибраций, гидроударов и переменных нагрузок, за счет чего широко применяется в тяжелой технике и промышленной гидравлике.

Фитинги ORFS обеспечивают стабильную герметичность даже при частых циклах давления и используются в системах, где недопустимы утечки рабочей жидкости.

Характеристики:

• резьба: дюймовая UN/UNF от 9/16" до 2";
• диаметр рукава (Dy): от 6 до 38 мм;
• исполнение:
  • прямое (0°);
  • угловое 45°;
  • угловое 90°;
• варианты исполнения:
  • со съемной или кримпованной гайкой;
  • в виде штуцера с наружной резьбой.

ORFS Metric

Фитинги ORFS Metric — это метрическая версия соединений с торцевым уплотнением, предназначенная для работы в гидросистемах высокого давления. Конструкция обеспечивает плотное прилегание уплотнительного кольца к ответной поверхности, что исключает протечки даже при интенсивной эксплуатации.

Данный тип активно применяется в строительной, дорожной и горнодобывающей технике, где оборудование работает в условиях постоянных вибраций, перепадов температуры и высоких нагрузок.

Благодаря высокой степени герметичности и устойчивости к динамическим воздействиям, метрические ORFS-соединения получили широкое распространение в современной гидравлике.

Характеристики:

• резьба: метрическая от М14×1,5 до М39×2;
• диаметр рукава (Dy): от 6 до 25 мм;
• исполнение:
  • прямое (0°);
  • угловое 45°;
  • угловое 90°;
• варианты исполнения:
  • со съемной или кримпованной гайкой;
  • в виде штуцера с наружной резьбой.

Фланцевые соединения (SF)

Фланцевые фитинги серии SF применяются в гидравлических системах, работающих при высоких давлениях и значительных нагрузках. Соединение осуществляется при помощи фланца, болтового крепления и уплотнительного кольца, обеспечивающего герметичность узла.

В зависимости от допустимого давления различают две основные серии:

• SFL (3000 psi) — облегченная серия для стандартных условий эксплуатации;
• SFS (6000 psi) — усиленная серия, рассчитанная на повышенные давления и нагрузки.

Фланцевые соединения используются в промышленной гидравлике, спецтехнике, а также в оборудовании, где требуется высокая надежность и устойчивость к нагрузкам.

Характеристики:

• рабочее давление: до 3000 psi (SFL) и до 6000 psi (SFS);
• диаметр рукава (Dy): от 12 до 50 мм;
• исполнение:
  • прямое (0°);
  • угловое 45°;
  • угловое 90°;
• тип соединения: фланцевое с болтовым креплением.

Как определить тип фитинга

Для выбора нужно учитывать несколько параметров:

Тип резьбы

• метрическая;
• дюймовая цилиндрическая;
• дюймовая коническая;
• UN/UNF.

Тип уплотнения

• конусное (24°, 37°, 60°, 74°);
• плоское;
• с уплотнительным кольцом.

Конструкция гайки

• съемная;
• кримпованная;
• с контргайкой.

Комплексный анализ этих характеристик позволяет точно определить стандарт фитинга и подобрать совместимый элемент.

Заключение

Фитинги для РВД являются ключевым элементом любой гидравлической системы. От их качества и корректного подбора зависит герметичность, надежность и долговечность оборудования.

При выборе важно учитывать не только тип соединения, но и стандарт, рабочие условия и характеристики системы. Использование соответствующих фитингов обеспечивает безопасную и стабильную эксплуатацию гидравлики в любых условиях.
