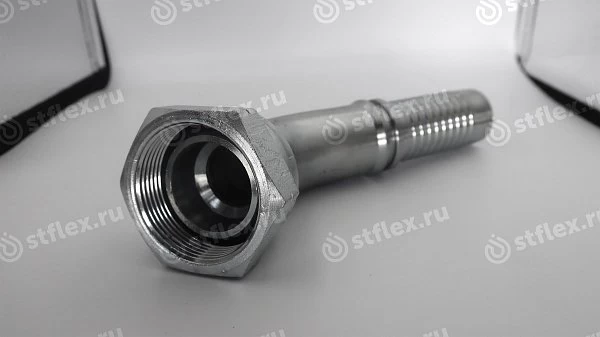

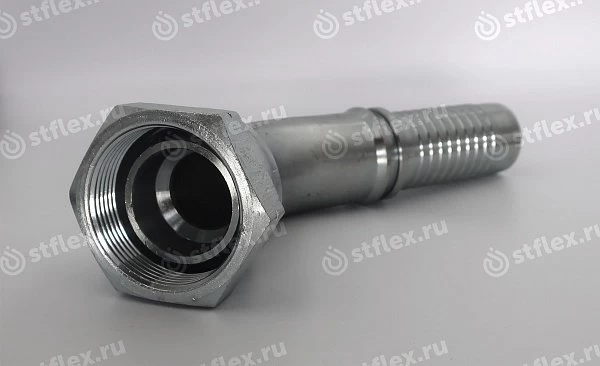

Фитинг BSP 45° ниппель-конус 60°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарты

BS 5200-D

Альтернативное название

DKR 45°

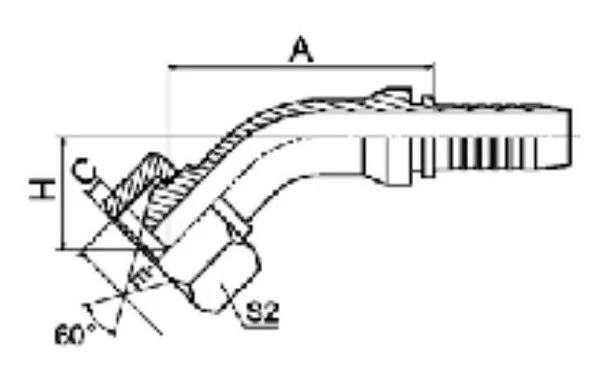

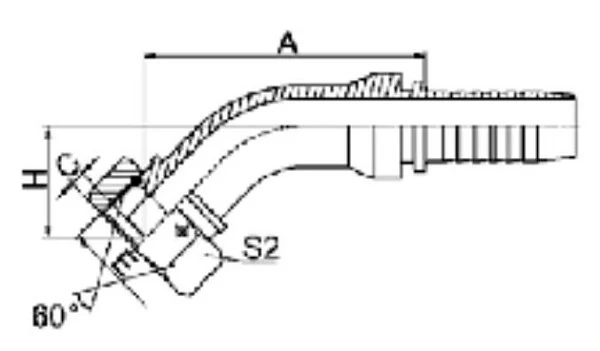

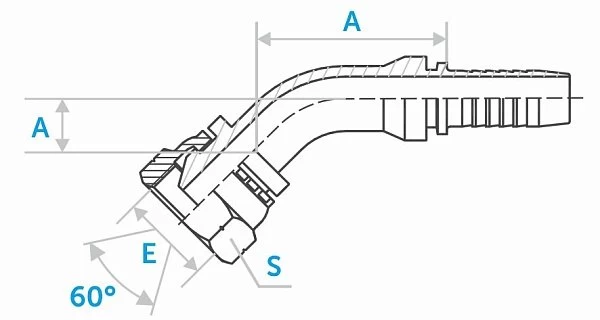

Код заказа	Внутренний диаметр			Размеры				Резьба	Количество
	DN	дюйм	размер	A, мм	C, мм	H, мм	S1, мм	Е, дюйм	штук
ST22642-04-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	42,3 Размеры: A, мм	5,5 Размеры: C, мм	20,2 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-06-04 Код заказа	06 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	42,3 Размеры: A, мм	5,5 Размеры: C, мм	20,2 Размеры: H, мм	19 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-06-05 Код заказа	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	45,3 Размеры: A, мм	6,3 Размеры: C, мм	22 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-06-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	46,9 Размеры: A, мм	6,3 Размеры: C, мм	22,6 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-08-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	48,1 Размеры: A, мм	7,5 Размеры: C, мм	23,9 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-08-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	61,1 Размеры: A, мм	7,5 Размеры: C, мм	26,1 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-10-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	61,4 Размеры: A, мм	9,5 Размеры: C, мм	26,5 Размеры: H, мм	30 Размеры: S1, мм	G5/8x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-10-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	72,6 Размеры: A, мм	9,5 Размеры: C, мм	27,8 Размеры: H, мм	30 Размеры: S1, мм	G5/8x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-12-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	61,8 Размеры: A, мм	10,9 Размеры: C, мм	26,9 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-12-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	73 Размеры: A, мм	10,9 Размеры: C, мм	28,2 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	79,2 Размеры: A, мм	10,9 Размеры: C, мм	31,8 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	80,8 Размеры: A, мм	11,7 Размеры: C, мм	33,4 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	88,4 Размеры: A, мм	11,7 Размеры: C, мм	34,2 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	85,3 Размеры: A, мм	11 Размеры: C, мм	31,1 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-16-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	96 Размеры: A, мм	11,7 Размеры: C, мм	31,1 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	98,8 Размеры: A, мм	11 Размеры: C, мм	38 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-24-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	98,8 Размеры: A, мм	13 Размеры: C, мм	38 Размеры: H, мм	55 Размеры: S1, мм	G1-1/2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-20-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	116,8 Размеры: A, мм	11 Размеры: C, мм	45,5 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	116,8 Размеры: A, мм	11 Размеры: C, мм	45,5 Размеры: H, мм	50 Размеры: S1, мм	G1-1/2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	127 Размеры: A, мм	16 Размеры: C, мм	51 Размеры: H, мм	70 Размеры: S1, мм	G2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22642-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	135,7 Размеры: A, мм	16 Размеры: C, мм	52,7 Размеры: H, мм	70 Размеры: S1, мм	G2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
