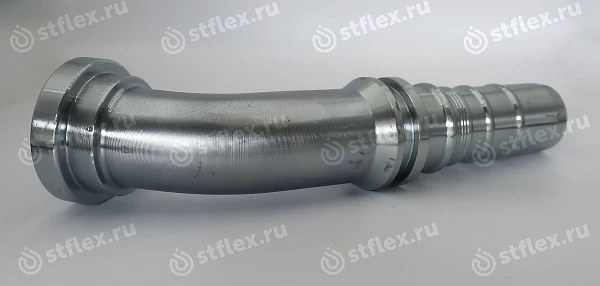

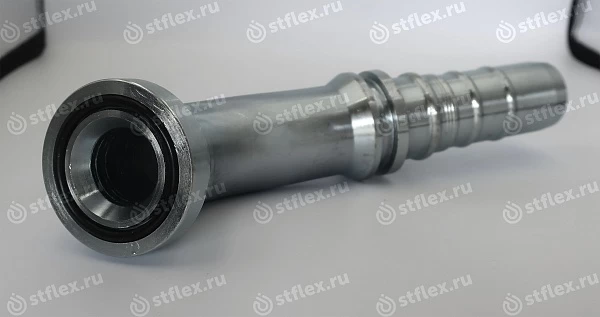

Фланец SFL 45° (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15
Альтернативное название
SFL/3000 psi

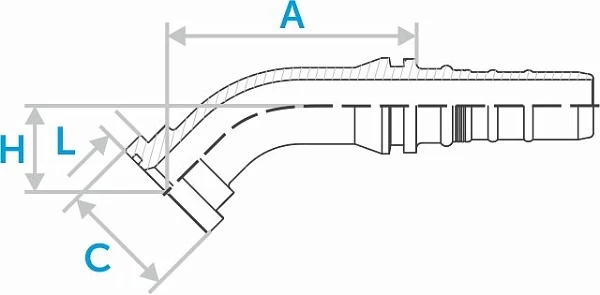

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87343-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 85,8 Размеры: A, мм | 38,1 Размеры: C, мм | 37,1 Размеры: D, мм | 28,9 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87343-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 96,1 Размеры: A, мм | 38,1 Размеры: C, мм | 37,1 Размеры: D, мм | 29,7 Размеры: H, мм | 6,73 Размеры: L, мм | |
| ST87343-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 85,8 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 28,9 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 96,1 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 29,7 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 96,1 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 29,7 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 108,8 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 33,8 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-20-20 (45) Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 121 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 45 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 110,2 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 35,2 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 123,7 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 39,1 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-24-24 (85) Код заказа | 40 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 170 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 85 Размеры: H, мм | 8 Размеры: L, мм | |
| ST87343-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 123,7 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 39,1 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87343-32-32 Код заказа | 50 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 148,3 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 46,3 Размеры: H, мм | 9,53 Размеры: L, мм | |
